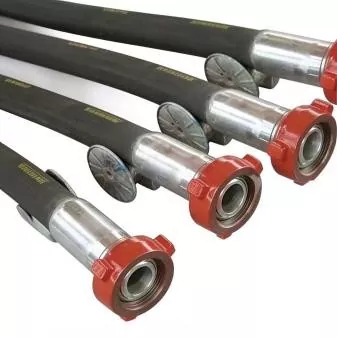

Tubo flessibile per fango di perforazione del giacimento petrolifero di grande diametro

Il tubo per fango di perforazione del giacimento petrolifero di grande diametro JIDONGDA è progettato per le condizioni impegnative della perforazione del giacimento petrolifero, affrontando efficacemente i guasti del tubo causati da picchi di alta pressione, erosione indotta dal fango e stress meccanico. Il suo rivestimento interno ottimizzato, progettato per gestire il fango ad alto contenuto di sabbia, riduce significativamente l'usura e la resistenza idraulica. Una struttura composita multistrato assorbe gli improvvisi picchi di pressione generati dalle pompe di fango, mentre la copertura esterna fornisce resistenza all'olio, agli agenti atmosferici e all'abrasione, garantendo prestazioni affidabili in diversi ambienti, compresi i campi onshore e le piattaforme di perforazione offshore.

Costruzione del prodotto

1. Strato interno: gomma sintetica resistente all'olio e all'abrasione; le opzioni dei materiali includono NBR, NR o EPDM.

2. Strato di rinforzo: avvolgimento multistrato in filo di acciaio ad alta resistenza combinato con cavo in fibra sintetica ad alta densità; garantisce elevata resistenza a trazione e compressione.

3. Strato strutturale (portante la pressione): la struttura a spirale in filo di acciaio previene l'appiattimento ed elimina la deformazione sotto pressione negativa.

4. Strato protettivo esterno: copertura in gomma resistente all'abrasione e ai raggi UV; adatto per condizioni operative esterne difficili.

5. Connessioni terminali: flange in acciaio standard API o connessioni a morsetto; configurazioni personalizzate disponibili.

Caratteristiche operative chiave

Tutti i tubi flessibili per fango di perforazione del giacimento petrolifero di grande diametro JIDONGDA sono stati sottoposti a test in condizioni che simulano il servizio reale, confermando la loro affidabilità e sicurezza:

1. Pressione di scoppio: supera la pressione di esercizio di 3,5–4 volte senza crepe o cedimenti strutturali.

2. Resistenza al carico impulsivo: resiste a oltre 50.000 cicli di pressione impulsiva senza danni strutturali.

3. Resistenza all'abrasione: il tasso di usura durante il flusso del fluido di perforazione è inferiore del 40% rispetto ai tubi in gomma standard.

4. Intervallo di temperatura: funzionamento continuo stabile a temperature comprese tra -30°C e +120°C.

5. Resistenza alla deformazione: i modelli di grande diametro (DN200 e superiori) mantengono l'integrità della sezione trasversale del flusso e garantiscono un trasporto stabile del fluido.

Esempio pratico di applicazione

Descrizione del progetto: Un sistema di recupero dei fluidi di perforazione per una piattaforma di perforazione offshore nel sud-est asiatico. Le condizioni operative prevedevano pressioni cicliche di picco fino a 42 MPa, il pompaggio di fluidi con un elevato contenuto di sabbia e detriti di trivellazione, movimento della piattaforma dovuto alle onde del mare ed esposizione a nebbia salina. I tubi standard precedentemente utilizzati si sono guastati dopo circa 45 giorni a causa dell'usura e della perdita di integrità della guarnizione, con conseguenti sostituzioni frequenti e costi elevati associati ai tempi di fermo delle apparecchiature.

Risultati operativi: dopo il passaggio ai tubi JIDONGDA (diametro DN250), la durata di una singola unità ha superato i 130 giorni (una riduzione del 60% nella frequenza di sostituzione) grazie a uno strato interno resistente all'usura e un design a spirale che impedisce l'appiattimento. La struttura flessibile consente il movimento della piattaforma, eliminando il rischio di rottura della tubazione. I tubi sono resistenti alla nebbia salina marina e ai raggi UV; combinato con gli innesti rapidi standard API, ciò ha consentito una riduzione del 38% dei tempi di inattività per manutenzione e ha abbassato significativamente i costi operativi complessivi del progetto.

Applicazioni

1. Sistemi primari di circolazione dei fluidi di perforazione nei giacimenti petroliferi

2. Linee di scarico ad alta pressione dalle pompe di fango

3. Linee ausiliarie per operazioni di cementazione e fratturazione idraulica (fracking).

4. Sistemi di recupero dei fluidi di perforazione per piattaforme di perforazione offshore

5. Trasporto di miscele solido-liquido con elevato contenuto di sabbia e detriti di perforazione

6. Attrezzature ausiliarie per unità di trattamento dei fluidi di perforazione

Principali vantaggi del prodotto

1. Design resistente agli urti e allo scoppio: una struttura strutturale composita assorbe improvvisi picchi di pressione, eliminando il rischio di rottura.

2. Elevata resistenza all'usura e durata: il canale interno appositamente progettato resiste al flusso carico di sabbia abrasiva, prolungando significativamente la durata.

3. Trasporto stabile in applicazioni di grande diametro: i modelli di grande diametro garantiscono una deformazione minima e un'elevata capacità di flusso, garantendo un'efficienza di pompaggio costante.

4. Versatilità: adatto per l'uso con fluidi a base di acqua e olio, nonché fluidi misti ad alta densità.

5. Modularità e facilità di installazione: compatibile con vari tipi di connessione standard e consente configurazioni di connessione personalizzate.

6. Bassi costi di manutenzione: la struttura robusta e il basso tasso di guasto riducono i tempi di inattività e la necessità di sostituzione delle apparecchiature.

Servizi di personalizzazione

1. Standard di flangia: API, ANSI, DIN, GB e altri standard internazionali.

2. Finiture personalizzate: selezione del colore (nero, rosso, giallo, ecc.) e applicazione del logo del cliente.

3. Progettazione del rinforzo: avvolgimento a spirale di filo di acciaio, treccia di filo di acciaio o opzioni di rinforzo combinate.

4. Indice di temperatura: scelta della classe di resistenza al calore (120°C, 150°C, 180°C).

5. Caratteristiche funzionali: design antistatico adatto al funzionamento in aree pericolose (conformità ATEX).

Domande frequenti

Q1: Il tubo per fango di perforazione del giacimento petrolifero di grande diametro JIDONGDA è compatibile con fluidi di perforazione sia a base di acqua che di petrolio?

R1: Sì. Il prodotto è disponibile con varie opzioni di camera d'aria (gomma naturale [NR] o gomma nitrilica modificata [NBR]) adattate per l'uso con fluidi a base di acqua o olio. Questi materiali resistono efficacemente all'esposizione all'olio e prevengono il rigonfiamento del tubo, eliminando la necessità di frequenti sostituzioni del tubo quando si cambia tipo di fluido e garantendo un'elevata versatilità.

D2: Il prodotto soddisfa gli standard di sicurezza sulla pressione di scoppio per le operazioni di perforazione ad alta pressione?

A2: Sì, è pienamente conforme a tutti gli standard applicabili. La pressione di scoppio per i prodotti standard è da 3,5 a 4 volte la pressione di esercizio, superando i requisiti del settore API. Per le operazioni di trivellazione di pozzi profondi e di fratturazione idraulica ad altissima pressione (fracking), sono disponibili design rinforzati per aumentare il fattore di sicurezza ed eliminare il rischio di rottura del tubo causata da improvvisi picchi di pressione.

D3: È possibile ordinare una versione antistatica per piattaforme di perforazione offshore che richiedono specifiche antideflagranti?

A3: Sì, tale ordine è possibile. La versione antistatica utilizza materiali conduttivi per creare un percorso conduttivo continuo; ciò garantisce la dissipazione dell'elettricità statica generata dal flusso del fluido di perforazione ad alta velocità, garantisce la piena conformità ai requisiti ATEX per le aree pericolose e consente l'utilizzo del tubo sia in siti offshore che onshore dove è richiesta protezione contro le esplosioni.
