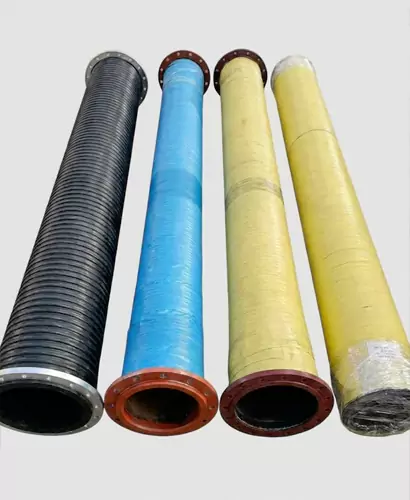

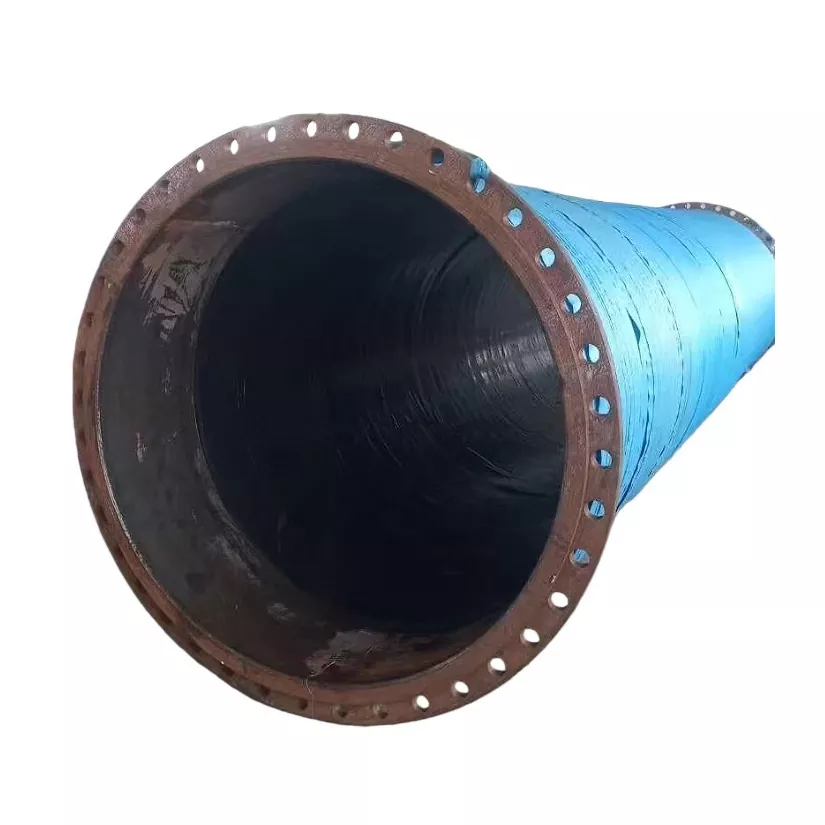

Tubo in gomma di grande diametrosvolge un ruolo fondamentale nei settori in cui il trasferimento di fluidi ad alto volume non è negoziabile. A JIDONGDA, abbiamo dedicato oltre due decenni al perfezionamento di questi tubi flessibili per i settori minerario, edile, agricolo e marittimo. La nostra ingegneria si concentra sulla resistenza a pressioni estreme, materiali abrasivi e condizioni meteorologiche avverse, pur mantenendo flessibilità e longevità.

Comprendere le esigenze tecniche,JIDONGDALe soluzioni di tubi in gomma di grande diametro integrano mescole di gomma naturale e sintetica di prima qualità con strati di rinforzo avanzati. Questo design garantisce resistenza alla corrosione, all'invecchiamento e ai picchi di pressione improvvisi. Sottolineiamo un rivestimento interno liscio per ridurre al minimo la perdita di attrito, migliorando direttamente l'efficienza operativa nelle applicazioni di pompaggio di liquami, dragaggio e scarico dell'acqua.

Parametri fondamentali

La precisione nelle dimensioni e nella composizione dei materiali definisce la nostra linea di prodotti. Di seguito, analizziamo le specifiche standard che guidano la selezione di ingegneri e responsabili degli approvvigionamenti. Tieni presente che ogni parametro può essere personalizzato per requisiti di progetto specializzati.

• Gamma di diametri interni:Da 4 pollici (102 mm) fino a 48 pollici (1219 mm), coprendo la maggior parte delle esigenze di aspirazione e scarico industriali.
• Valutazione della pressione:Pressione di esercizio da 0,3 MPa a 2,5 MPa, con fattori di sicurezza della pressione di scoppio generalmente impostati su 3:1 o 4:1 in base all'applicazione.

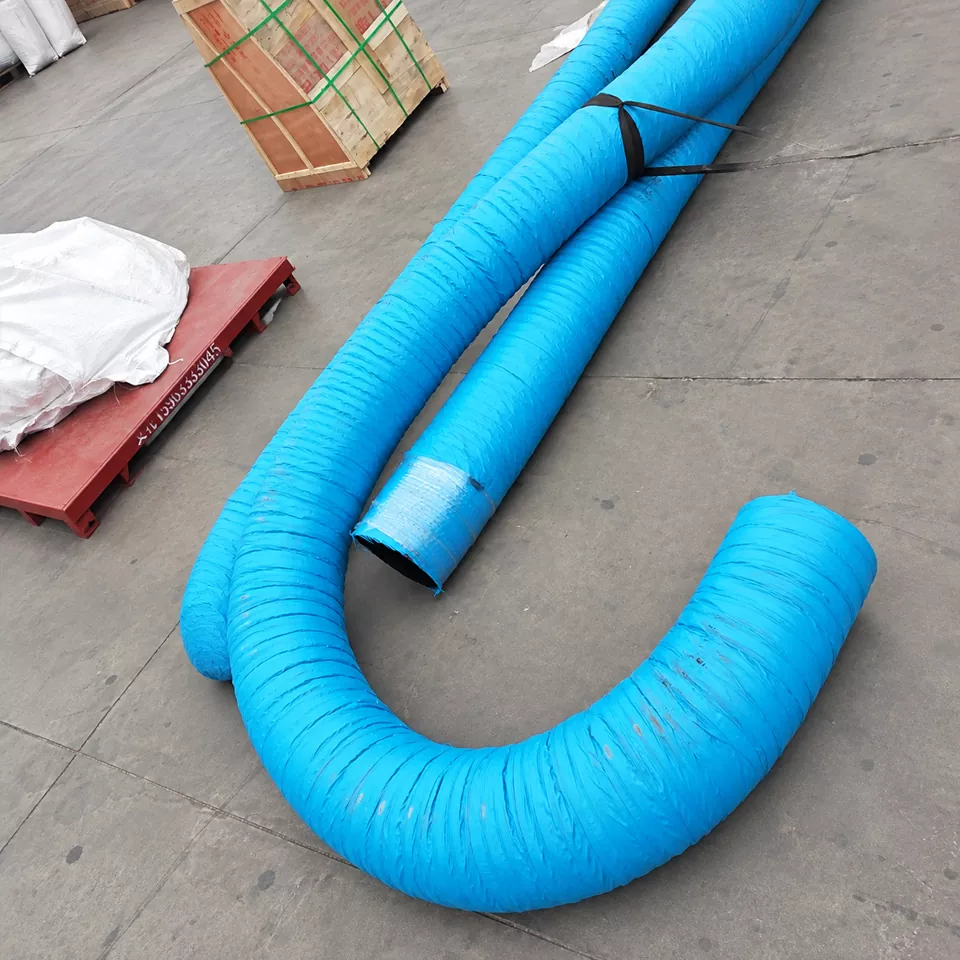

• Resilienza alla temperatura:I tubi standard resistono a temperature comprese tra -20°C e 80°C, mentre le versioni resistenti al calore arrivano fino a 120°C per il trasferimento di vapore o olio caldo.
• Materiale della fodera:Le opzioni includono la miscela NR/SBR per l'abrasione generale, NBR per la resistenza agli oli ed EPDM per la resistenza chimica e agli agenti atmosferici.
• Strati di rinforzo:Tessuto in poliestere ad alta resistenza, spirale in filo di acciaio o strati tessili multipli incorporati nella parete in gomma per l'integrità strutturale.
• Proprietà della copertina:Gomma sintetica resistente all'abrasione, all'ozono e stabilizzata ai raggi UV per proteggere dal degrado ambientale.

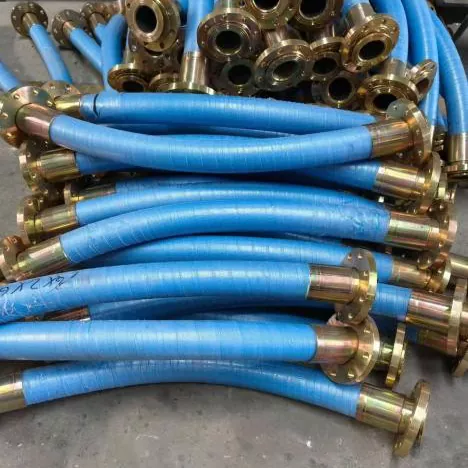

• Disponibilità di lunghezza:Lunghezze standard di 20 metri o 61 metri, con tagli personalizzati e assemblaggi flangiati preparati internamente.
• Valutazione del vuoto:Piena capacità di vuoto per applicazioni di aspirazione, garantita dal filo elicoidale rigido integrato nella parete del tubo.

Applicazioni in tutti i settori

La versatilità dei prodotti per tubi in gomma di grande diametro JIDONGDA deriva da un'ingegneria adattabile. Di seguito vengono elencati i settori primari dove questi tubi risultano indispensabili.

• Estrazione mineraria e lavorazione dei minerali:Trasporto di sterili, liquami concentrati e acque di processo su lunghe distanze. Il rivestimento resistente all'abrasione gestisce particelle taglienti e pesanti senza una rapida usura.

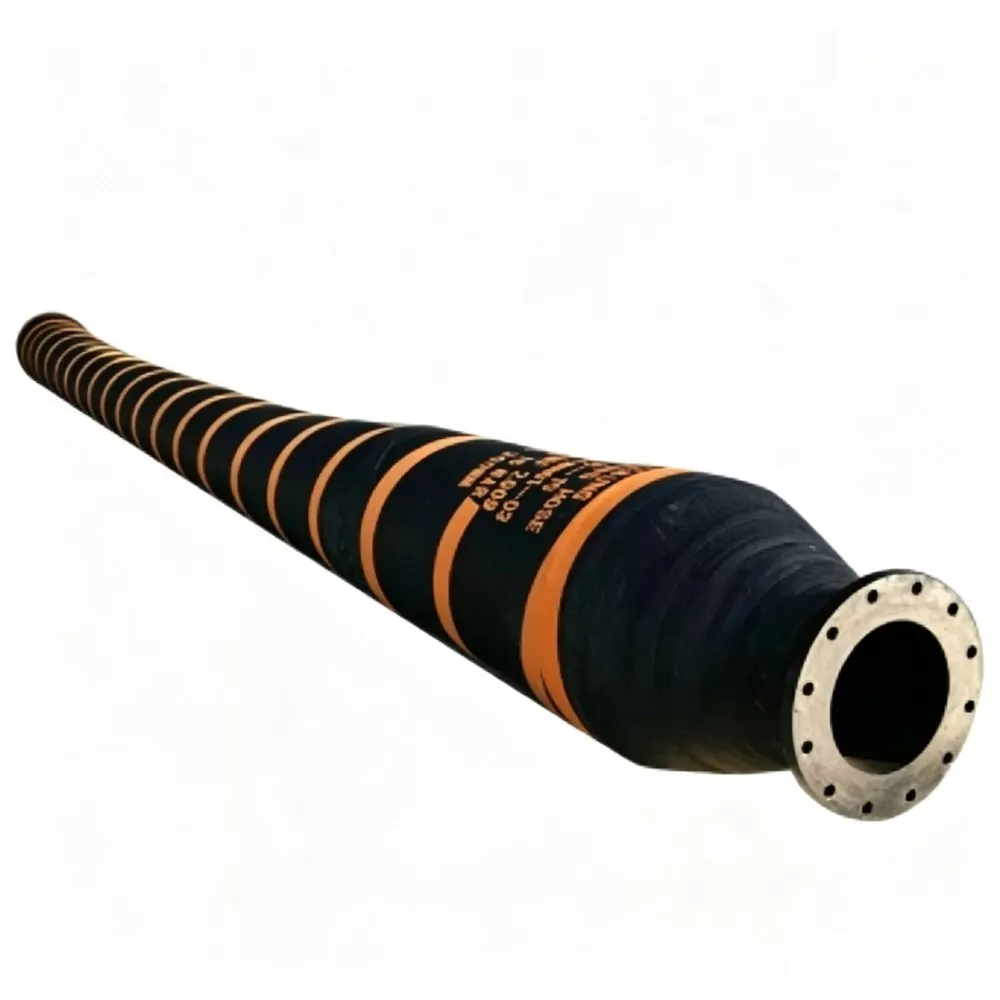

• Operazioni di dragaggio:Aspirazione e scarico di sabbia, ghiaia e limo da fiumi, porti e fondali marini. La flessibilità del tubo si adatta al movimento costante delle draghe e delle condotte galleggianti.
• Irrigazione e drenaggio agricolo:Trasferimento di acqua su larga scala dai serbatoi ai campi, nonché pompaggio per il controllo delle inondazioni. Il design leggero del tubo rispetto alla dimensione del foro semplifica l'implementazione e il recupero.
• Disidratazione del cantiere:Rimozione delle acque sotterranee o meteoriche da scavi, fondazioni e gallerie. Il livello di vuoto totale garantisce un'aspirazione costante anche con requisiti di sollevamento elevati.
• Marino e offshore:Trasferimento dell'acqua di zavorra, pompaggio di sentina e risposta alla fuoriuscita di petrolio. Speciali coperture resistenti all'olio e ignifughe soddisfano le rigorose norme di sicurezza marittima.
• Gestione dei rifiuti liquidi industriali:Movimentazione di effluenti corrosivi e sottoprodotti chimici negli impianti di trattamento. I rivestimenti in EPDM forniscono un'eccellente resistenza a un'ampia gamma di livelli di pH.
• Generazione di energia:Linee di aspirazione e scarico acqua di raffreddamento per centrali termoelettriche. I tubi sopportano un flusso d'acqua costante e temperature moderate senza incrostazioni o degrado.

Vantaggi di scegliere JIDONGDA come fornitore di tubi flessibili

Selezionare un fornitore per tubi in gomma di grande diametro implica valutare molto più del semplice prodotto in sé. JIDONGDA integra servizio, test e logistica per offrire completa affidabilità.

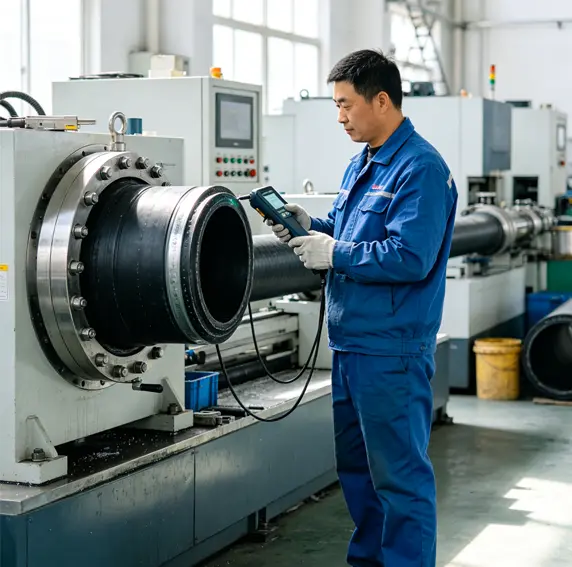

• Controllo di qualità diretto in fabbrica:Il nostro laboratorio interno esegue quotidianamente test reometrici, analisi della resistenza alla trazione e prove di resistenza all'abrasione. I clienti ricevono certificati di prova dettagliati con ogni spedizione.
• Supporto tecnico personalizzato:Utilizziamo ingegneri per valutare le condizioni in loco, consigliare configurazioni ottimali dei tubi flessibili e progettare connessioni terminali speciali che riducono la complessità dell'installazione.
• Competenza nella logistica globale:I tubi vengono imballati in involucri protettivi e spediti tramite metodi breakbulk o containerizzati in tutti i principali porti del mondo. Il nostro team di documentazione garantisce uno sdoganamento regolare.
• Costo totale di proprietà competitivo:Gli intervalli di assistenza prolungati e le ridotte esigenze di manutenzione compensano l'investimento iniziale. Molti clienti riferiscono una durata da tre a cinque volte più lunga rispetto alle alternative generiche.
• Sviluppo rapido del prototipo:Per progetti unici, possiamo produrre tubi campione entro 15 giorni, consentendo test sul campo prima dell'inizio della produzione su vasta scala.

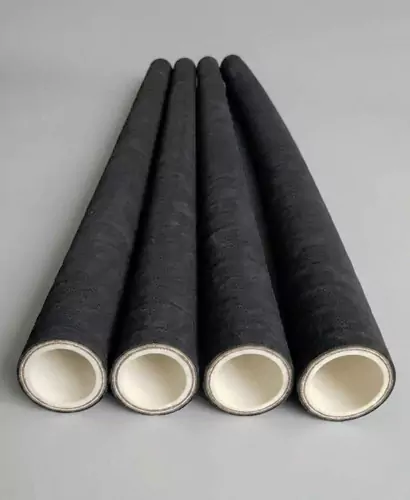

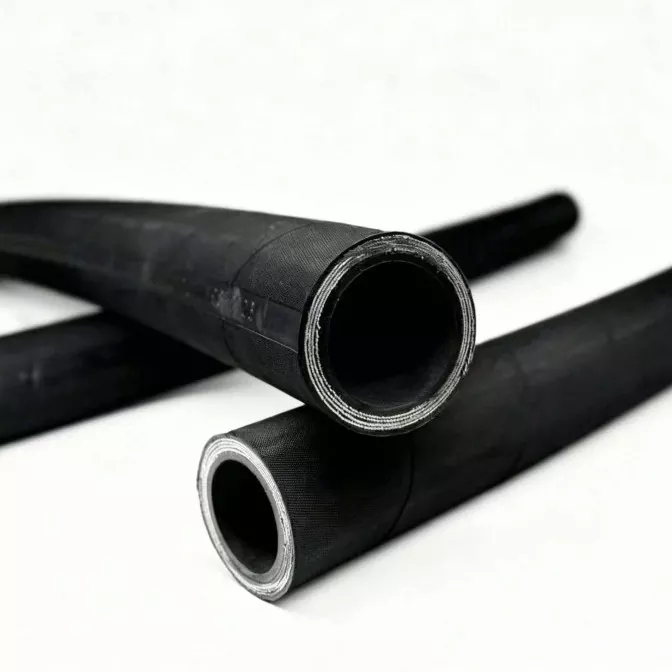

Tubo in gomma ad alta pressionecostituisce un componente critico in innumerevoli sistemi industriali, idraulici e pneumatici. La sua capacità di convogliare fluidi, gas e materiali abrasivi sotto pressioni estreme mantenendo la flessibilità lo rende indispensabile. Comprendere i parametri di progettazione, le composizioni dei materiali e le tecnologie di rinforzo dietro questi tubi è essenziale per selezionare il prodotto giusto e garantire la sicurezza operativa.

Costruzione del nucleo

Ogni tubo in gomma ad alta pressione è costruito attorno a una struttura a tre strati progettata per garantire durata e affidabilità sotto stress. La camera d'aria, lo strato di rinforzo e la copertura esterna lavorano insieme per gestire pressioni di esercizio intense, resistere alla degradazione chimica e resistere all'usura ambientale.

• Camera d'aria:Formulato con mescole di gomma sintetica come NBR (nitrile), EPDM, SBR o neoprene. La scelta dipende dal fluido convogliato. L'NBR eccelle nella resistenza all'olio e al carburante, mentre l'EPDM gestisce acqua e vapore ad alta temperatura. JIDONGDA utilizza composti miscelati personalizzati per ottenere una compatibilità ottimale con oli idraulici, fluidi a base d'acqua e prodotti chimici aggressivi.
• Strato di rinforzo:Questo è il cuore della capacità di sopportare la pressione. Nella gomma sono incorporati più strati di treccia di filo di acciaio ad alta resistenza o di filo di acciaio avvolto a spirale. Alcuni modelli utilizzano trecce tessili per una pressione moderata. Per requisiti di pressione estremamente elevata, sono comuni quattro o sei strati di rinforzo in filo spiralato. I tubi JIDONGDA sono caratterizzati da angoli di intrecciatura e tensioni del filo strettamente controllati per massimizzare la resistenza allo scoppio preservando la flessibilità.
• Copertura esterna:Fornisce resistenza all'abrasione, all'ozono, agli agenti atmosferici e all'olio. Tipicamente realizzato in neoprene o gomma sintetica con trattamenti superficiali aggiuntivi. Le coperture JIDONGDA sono progettate con una finitura liscia o avvolta e sono disponibili coperture speciali approvate da MSHA per le applicazioni minerarie.

Domande frequenti

Quali fattori di sicurezza devo applicare quando scelgo un tubo in gomma ad alta pressione?

Lo standard industriale prevede un fattore di sicurezza 4:1 tra la pressione di scoppio e la pressione massima di esercizio. Tuttavia, le applicazioni dinamiche con picchi di pressione o cicli di impulsi richiedono spesso un fattore più elevato, come 5:1 o 6:1.JIDONGDAil team di ingegneri può aiutare a calcolare il giusto margine di sicurezza in base all’ondulazione della pompa, all’accelerazione e al profilo di pressione del sistema. Non superare mai la pressione di esercizio pubblicata dal produttore e considerare sempre il declassamento della temperatura.

In che modo la temperatura influisce sulle prestazioni di un tubo in gomma?

All’aumentare della temperatura, le mescole di gomma si ammorbidiscono e la resistenza del rinforzo può diminuire. Ad esempio, un tubo NBR valutato a 4.000 psi a 100°C potrebbe sostenere solo 3.200 psi a 120°C. JIDONGDA fornisce curve di declassamento nei propri cataloghi tecnici. Per l'uso continuo ad alta temperatura superiore a 120°C, prendere in considerazione tubi flessibili con camere d'aria HNBR o EPDM e un isolamento adeguato. Le basse temperature possono rendere la gomma fragile; un tubo con temperatura nominale di -40°F deve comunque essere maneggiato con attenzione vicino a tale limite.

A quali standard sono conformi i tubi in gomma JIDONGDA?

I tubi JIDONGDA sono realizzati per soddisfare o superare le serie SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 e DIN 20022/20023. Molti tubi sono dotati anche delle approvazioni MSHA per l'attività mineraria. Su richiesta vengono forniti certificazioni complete e rapporti sui test sui lotti.

Come posso misurare correttamente la lunghezza di un tubo in gomma ad alta pressione?

Misurare dalla superficie di tenuta alla superficie di tenuta lungo la linea centrale del tubo, comprese le estremità del raccordo. Consentire il percorso di curve e dilatazione termica. JIDONGDA offre una guida alle misurazioni e può fabbricare assemblaggi personalizzati in loco. L'utilizzo della lunghezza corretta previene sollecitazioni eccessive sui raccordi e prolunga la durata.

Quali sono le cause del guasto del tubo di gomma e come posso prevenirlo?

Le modalità di guasto più comuni includono: erosione interna del tubo dovuta all'elevata velocità del fluido (superiore al flusso consigliato), affaticamento del rinforzo dovuto a picchi di pressione eccessivi, abrasione esterna dovuta allo sfregamento contro altri tubi o parti della macchina e incompatibilità chimica che causa rigonfiamento o indurimento. Previeni i guasti utilizzando il foglio di lavoro applicativo di JIDONGDA per abbinare il tubo al fluido e alla pressione, installando manicotti protettivi o protezioni per tubi in aree difficili e implementando un regime di ispezione regolare.

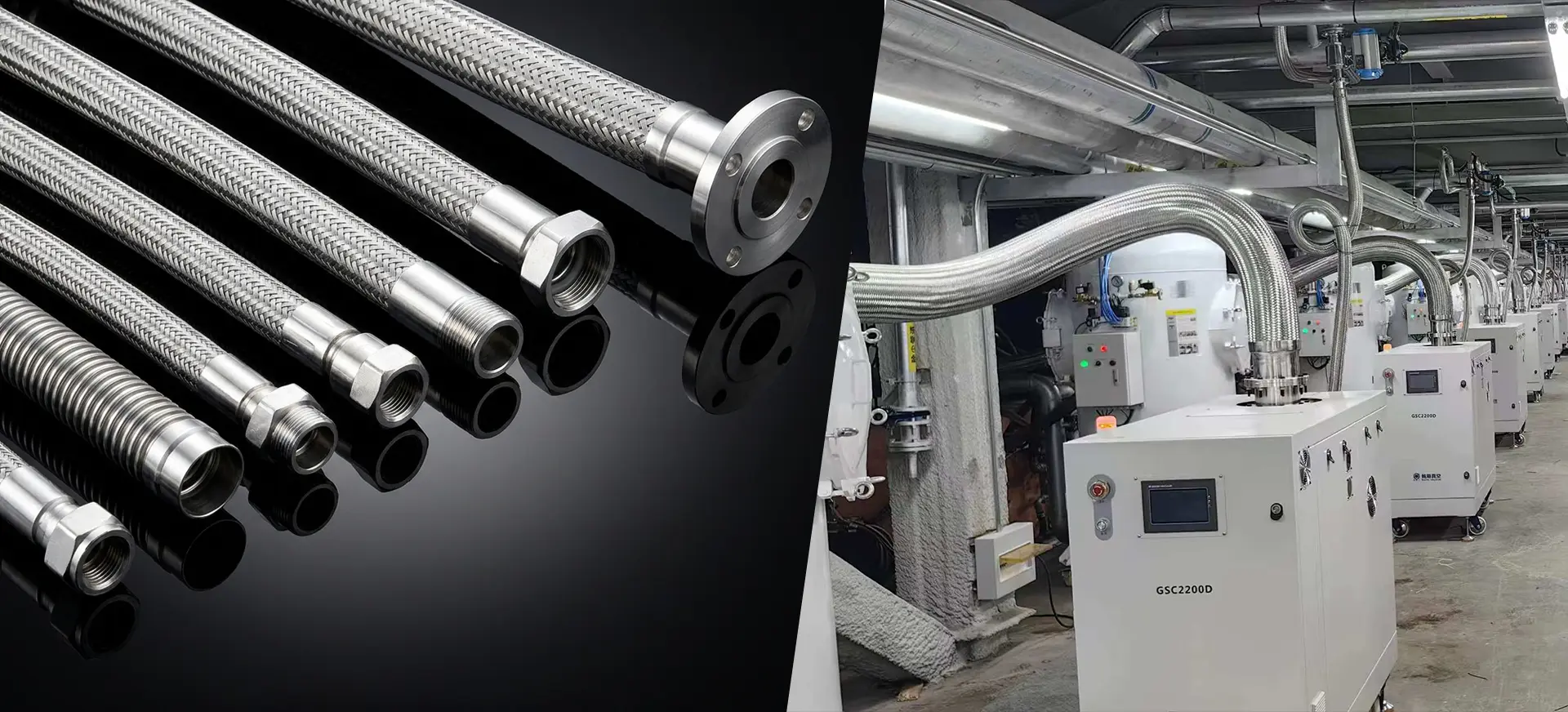

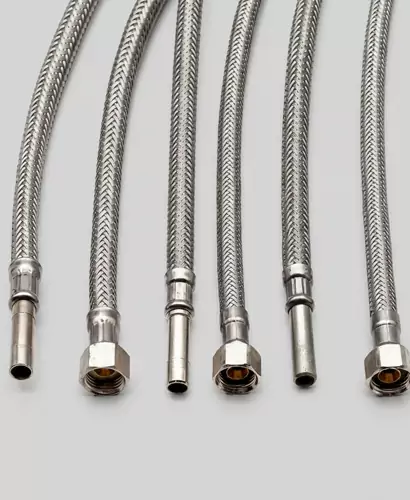

ILTubo metallicofunge da componente fondamentale in innumerevoli sistemi di trasferimento di fluidi industriali, commerciali e residenziali. Progettati per assorbire le vibrazioni, compensare l'espansione termica e correggere il disallineamento, questi condotti flessibili garantiscono un funzionamento sicuro e affidabile in condizioni difficili.JIDONGDAha avanzato la progettazione e la produzione di tubi assemblati in metallo attraverso una rigorosa selezione dei materiali, processi di ondulazione di precisione e un'integrazione completa dei raccordi finali.

Parametri e configurazioni chiave del prodotto

• Diametro nominale (DN): Gamma da DN6 (1/4 pollice) a DN300 (12 pollici) e oltre per tubazioni industriali su larga scala.
• Pressione di esercizio (PW): Tipicamente dal vuoto totale a 350 bar a seconda del diametro, del numero di strati di treccia e dello spessore dell'ondulazione.
• Pressione di scoppio (PB): Progettato con un fattore di sicurezza di 4:1 rispetto alla pressione di esercizio per gruppi standard.
• Intervallo di temperatura: I gruppi standard in acciaio inossidabile funzionano da -200°C a +600°C; le leghe ad alta temperatura estendono questo valore fino a 800°C o più.
• Raggio di piegatura: I raggi di curvatura minimi statici e dinamici sono specificati per diametro per evitare sollecitazioni eccessive.
• Flessibilità e lunghezza della corsa: Definito dalla compressione assiale, dall'estensione, dalla capacità di offset laterale e dal movimento angolare.
• Raccordi finali: Flangiati, filettati, con estremità a saldare, sanitari, camlock o design personalizzati.

Domande frequenti

Qual è la differenza tra il tubo metallico ondulato anulare ed elicoidale e cosa consiglia JIDONGDA?

Il tubo ondulato anulare è costituito da una serie di anelli paralleli uniformi, che offrono flessibilità superiore, un raggio di curvatura più stretto e una maggiore capacità di pressione grazie al rinforzo della treccia più efficace. Il tubo corrugato elicoidale ha un profilo a spirale continuo, generalmente fornisce flessibilità e valori di pressione inferiori ma a volte costi inferiori per applicazioni statiche non critiche. JIDONGDA produce principalmente tubi ondulati anulari perché offrono prestazioni complessive migliori, maggiore durata alla fatica e compatibilità con condizioni di vuoto totale. Per applicazioni che non richiedono elevata flessibilità, su richiesta possono essere fornite versioni elicoidali dopo un'attenta revisione ingegneristica.

Come posso determinare la lunghezza corretta di un tubo flessibile metallico per l'assorbimento delle vibrazioni?

Per l'assorbimento delle vibrazioni, l'assemblaggio deve essere sufficientemente lungo affinché il movimento imposto non costringa il tubo a piegarsi al di sotto del raggio di curvatura minimo dinamico. La lunghezza attiva, ovvero la porzione del tubo libera da vincoli del raccordo terminale, dovrebbe essere almeno 10 volte il diametro nominale per la semplice vibrazione laterale e maggiore quando sia l'ampiezza che la frequenza della vibrazione sono elevate. Gli ingegneri applicativi di JIDONGDA possono eseguire un'analisi del movimento utilizzando i dati di spostamento per consigliare la lunghezza libera precisa richiesta, prevenendo guasti prematuri per fatica.

È possibile utilizzare un tubo metallico sotto vuoto totale senza collassare?

Sì, i tubi ondulati anulari JIDONGDA con copertura completa della treccia sono classificati per il servizio di vuoto completo. Il profilo ondulato è appositamente progettato in modo che la treccia esterna eviti distorsioni o deformazioni quando la pressione interna scende al di sotto della pressione atmosferica. Per applicazioni critiche ad alto vuoto a temperature elevate, il sistema deve essere rivisto per confermare che il materiale mantenga una resistenza sufficiente. In tali casi, è possibile incorporare un rivestimento per garantire la stabilità strutturale.

Cosa causa l’usura delle trecce e come può essere prevenuta?

L'usura della treccia deriva principalmente dall'abrasione contro le strutture adiacenti, dallo sfregamento dovuto a movimenti eccessivi o dallo sfregamento tra la treccia e il nucleo ondulato. Anche il contatto tra le trecce durante il movimento ciclico può generare usura localizzata. Le misure preventive includono l'installazione del tubo con uno spazio adeguato, l'utilizzo di coperture esterne protettive come armature interbloccate o rivestimenti in silicone, e l'evitare disposizioni di installazione che causino un contatto treccia-treccia o treccia-struttura. JIDONGDA può montare in fabbrica manicotti protettivi che prolungano significativamente la durata dell'assemblaggio in ambienti abrasivi.

Come vengono testati i gruppi JIDONGDA prima della spedizione?

Ogni assieme viene sottoposto ad un test di pressione idrostatica a 1,5 volte la pressione di esercizio nominale, con un tempo di tenuta secondo gli standard internazionali. Per il servizio gas viene eseguito un test pneumatico in condizioni controllate. Ulteriori test non distruttivi, come l'ispezione con liquidi penetranti sulle saldature, l'identificazione positiva del materiale (PMI) e il rilevamento di perdite di elio, sono disponibili su richiesta. Vengono regolarmente condotti test di scoppio su gruppi campione di ciascun lotto di produzione per convalidare i margini di progettazione. I certificati di conformità e i rapporti di prova costituiscono la documentazione standard.

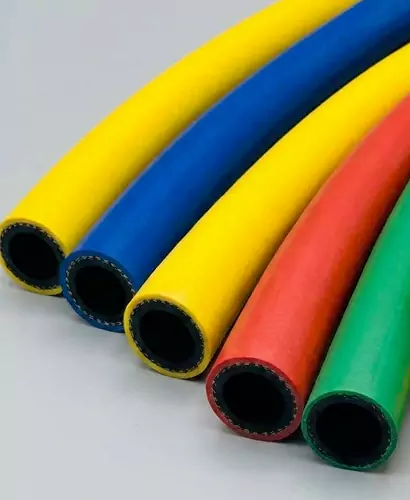

ILTubo non metallicoè un componente fondamentale nei moderni sistemi di movimentazione dei fluidi, trasferimento di prodotti chimici, trasporto pneumatico e vuoto. Progettato con polimeri avanzati, elastomeri e compositi rinforzati, un tubo non metallico supera molte limitazioni delle tubazioni metalliche rigide e dei tubi flessibili metallici, come corrosione, fessurazioni per fatica e peso eccessivo. JIDONGDA ha perfezionato la progettazione e la produzione di tubi non metallici per oltre due decenni, offrendo prodotti che combinano elevata flessibilità, eccezionale resistenza chimica e lunga durata.

Vantaggi fondamentali

• Resistenza alla corrosione superiore:I rivestimenti termoplastici ed elastomerici sono intrinsecamente resistenti agli acidi, agli alcali, ai solventi e alle soluzioni saline che degradano rapidamente l'acciaio inossidabile e l'acciaio zincato.
• Costruzione leggera:I tubi assemblati non metallici spesso pesano il 60-70% in meno rispetto ai tubi metallici equivalenti, riducendo il carico strutturale e consentendo una movimentazione manuale più rapida in cantiere.
• Smorzamento della fatica e delle vibrazioni:Le strutture polimeriche assorbono pulsazioni, colpi d'ariete e vibrazioni meccaniche, prevenendo guasti prematuri nei punti di connessione.
• Isolamento elettrico:Molti materiali non metallici forniscono un'elevata rigidità dielettrica, rendendoli ideali per applicazioni vicino a trasformatori, apparecchiature di trazione ferroviaria e atmosfere esplosive.
• Raggio di curvatura più stretto:I design dei tubi compositi non metallici consentono la piegatura senza attorcigliamenti, semplificando l'installazione in spazi ristretti.
• Opzioni igieniche e con foro liscio:I tubi flessibili in PTFE, silicone e PVC per uso alimentare offrono superfici interne estremamente lisce che impediscono la crescita batterica, soddisfano i requisiti FDA e UE 1935/2004 e facilitano la pulizia CIP/SIP.

Applicazione

• Dosaggio e trasferimento di prodotti chimici:I tubi flessibili in PTFE e NBR trasportano in modo sicuro acidi concentrati (HCl, H₂SO₄), soda caustica, solventi e intermedi farmaceutici senza lisciviazione o degradazione. I cavi di messa a terra integrati nei design antistatici prevengono l'accumulo di carica in atmosfere esplosive (zona ATEX 1/2).
• Cibo e bevande:I tubi flessibili in silicone e poliuretano non metallici soddisfano le normative FDA e UE sul contatto alimentare. Gestiscono prodotti lattiero-caseari, birra, vino, oli commestibili e acqua ad elevata purezza senza trasferimento di sostanze contaminanti. I design con foro liscio consentono collegamenti igienici e riducono al minimo la ritenzione del prodotto.
• Vapore ad alta temperatura e olio caldo:I tubi flessibili in EPDM e silicone con mescola speciale resistono al vapore saturo fino a 165°C e al trasferimento di olio caldo, riducendo i requisiti di isolamento rispetto alle tubazioni metalliche.
• Agricoltura e irrigazione:I tubi flessibili in PVC e compositi non metallici sono stabilizzati ai raggi UV e resistenti alle alghe e forniscono acqua e fertilizzanti liquidi attraverso perni di grandi dimensioni e sistemi di gocciolamento. La loro natura leggera consente una rapida distribuzione e recupero stagionale.
• Trasporto pneumatico e sotto vuoto:I tubi flessibili in poliuretano rinforzato e UHMWPE gestiscono granuli abrasivi, pellet di plastica, segatura e polveri. Le versioni antistatiche dissipano in modo sicuro l'accumulo di elettricità statica durante il flusso di materiale ad alta velocità.
• Marino e offshore:I gruppi di tubi non metallici con coperture in EPDM o neoprene resistono alla nebbia salina, ai raggi UV e agli spruzzi d'olio e fungono da linee di acqua potabile, scarico di acque grigie e collegamenti del refrigerante della sala macchine su navi e piattaforme.
• Laboratorio e Biofarmaceutica:I tubi flessibili in PTFE ultrapuro e silicone vulcanizzato al platino sono essenziali per i circuiti WFI, la cromatografia, il trasferimento di fluidi e gli assemblaggi monouso nei bioprocessi, dove le sostanze lisciviabili ed estraibili devono essere ridotte al minimo.

Controllo qualità e produzione personalizzata di JIDONGDA

Ogni tubo non metallico che esce dalFabbrica JIDONGDAè il risultato di rigorosi controlli di processo, dall'analisi reologica delle materie prime in entrata ai test di scoppio dell'assemblaggio finale. Le nostre capacità sui banchi prova includono prove di pressione idrostatica fino a 400 bar, prove di collasso sotto vuoto, controlli di continuità elettrica (per gradi antistatici) e camere di invecchiamento accelerato UV/ozono. JIDONGDA possiede le certificazioni ISO 9001:2015 e ISO 14001 e il nostro ambiente di camera bianca (Classe 100.000) è dedicato alla produzione di tubi in silicone e PTFE per clienti del settore biofarmaceutico. Offriamo prototipazione rapida per dimensioni di tubi personalizzate, coperture in colori speciali, materiali ibridi e costruzioni multilaminati che nessun catalogo standard può coprire. Tempi di consegna brevi e supporto tecnico da parte dei nostri ingegneri applicativi rendono JIDONGDA un partner fidato sia per i distributori globali che per i produttori di apparecchiature originali.

Per progetti che richiedono un'ampia documentazione, supporto per l'instradamento dei tubi 3D o test di campioni contro fluidi aggressivi, JIDONGDA ti invita a contattare il nostro team di ingegneri con le tue specifiche tecniche. I nostri scienziati dei materiali consiglieranno la configurazione ottimale del tubo non metallico e forniranno un protocollo di test completo e un'analisi del ciclo di vita, aiutandoti a raggiungere l'affidabilità operativa senza specificare eccessivamente le costose leghe esotiche.
