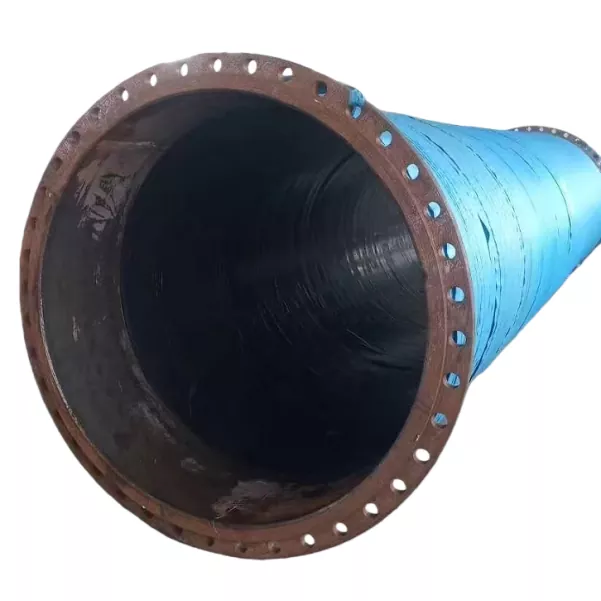

Tubo in gomma flangiato rinforzato in tessuto di grande diametro

Il tubo in gomma flangiato rinforzato con tessuto di grande diametro JIDONGDA è un tubo di aspirazione e scarico a doppio scopo appositamente progettato per l'industria pesante e l'ingegneria navale. A differenza dei normali tubi in gomma, utilizza un processo di rinforzo composito di corda in tessuto e spirale in filo di acciaio, risolvendo completamente i punti critici del settore come il collasso della pressione negativa, l'usura del tubo, la scarsa flessibilità e la breve durata dei tubi tradizionali.

Il prodotto supporta diverse opzioni di personalizzazione per diametro, lunghezza, rating di pressione e standard di flangia del tubo ed è compatibile con i principali standard internazionali come ANSI, DIN, JIS e BS. È adattabile a condizioni di lavoro complesse come operazioni ad alta pressione negativa, erosione abrasiva, corrosione dell'acqua di mare e invecchiamento all'aperto, rendendolo un'attrezzatura di supporto fondamentale per progetti di dragaggio, estrazione mineraria e ingegneria dei fluidi marini su larga scala.

Vantaggi fondamentali

1. Resistenza all'usura superiore

Lo strato interno del tubo utilizza una formula composita personalizzata resistente all'usura di gomma naturale e sintetica, che può resistere all'erosione di agenti come sabbia e liquame per periodi prolungati, riducendo significativamente il tasso di usura del tubo e prolungando efficacemente la durata di servizio dell'attrezzatura.

2. Eccellente resistenza alla pressione negativa

La struttura di supporto a spirale in filo di acciaio integrata fornisce un supporto stabile per il tubo, prevenendo il collasso, la deformazione e il blocco del tubo durante le operazioni di aspirazione a pressione negativa, garantendo un'erogazione del fluido continua e stabile.

3. Eccellente flessibilità e facilità di installazione

La struttura di rinforzo del cavo in tessuto multistrato conferisce al tubo eccellenti prestazioni di flessione, consentendo l'installazione su terreni complessi e condizioni di lavoro ristrette, riducendo significativamente la difficoltà di costruzione e migliorando l'efficienza di installazione.

4. Corrosione e resistenza all'erosione

La formula specializzata della gomma è resistente alla corrosione dell'acqua di mare, delle acque reflue industriali e a tracce di fluidi chimici. Presenta un'eccellente stabilità ed è resistente alle screpolature e al distacco durante il funzionamento a lungo termine in ambienti marini e chimici.

5. Resistenza agli agenti atmosferici e all'ozono

Lo strato esterno del tubo in gomma flangiato rinforzato in tessuto di grande diametro è realizzato in gomma sintetica resistente agli agenti atmosferici e all'ozono, resistente alle radiazioni ultraviolette esterne, alla nebbia salina marina e alla corrosione dell'ozono. Mantiene proprietà fisiche stabili anche durante le operazioni marine e all'aperto a lungo termine.

6. Personalizzazione per tutti gli scenari

Supporta la personalizzazione personalizzata del diametro e della lunghezza del tubo, della pressione di esercizio, del tipo di flangia e della formula della gomma, soddisfacendo con precisione i requisiti di utilizzo differenziati di vari progetti e apparecchiature di ingegneria.

Struttura del prodotto:

1. Strato di gomma interno: utilizza gomma naturale resistente all'usura di alta qualità, gomma stirene-butadiene o mescole di gomma speciali personalizzate, che enfatizzano la resistenza all'usura e alla corrosione, adatte al trasporto di vari mezzi abrasivi e corrosivi.

2. Strato di rinforzo: composto da più strati di corde in tessuto sintetico ad alta resistenza rinforzati con una spirale in filo di acciaio, questo strato bilancia flessibilità, resistenza alla pressione e resistenza alla pressione negativa, migliorando in modo completo la resistenza strutturale complessiva del tubo.

3. Strato di gomma esterno: utilizzando gomma sintetica ad alte prestazioni resistente agli agenti atmosferici, all'ozono e all'usura, questo strato fornisce una protezione completa per la struttura di rinforzo interna, prevenendo danni dall'ambiente esterno e prolungando la durata del tubo.

4. Collegamento a flangia: disponibile con flange in acciaio al carbonio, acciaio zincato o acciaio inossidabile, compatibile con gli standard ANSI, DIN, JIS, BS e flange personalizzate. La connessione è sicura, con un'eccellente tenuta, garantendo un funzionamento senza perdite ad alta pressione.

Rigoroso sistema di test delle prestazioni

1. Test della pressione dell'acqua: il test completo della pressione garantisce che la pressione di esercizio soddisfi gli standard, mitigando il rischio di scoppi e perdite dei tubi;

2. Test di pressione negativa: simula condizioni di pressione negativa estrema per verificare la resistenza del tubo al collasso e prestazioni di aspirazione stabili;

3. Test della pressione di scoppio: garantisce che la pressione di scoppio del prodotto sia di gran lunga superiore alla soglia di sicurezza del settore;

4. Test di adesione: verifica la forza di adesione tra lo strato di gomma e lo strato di rinforzo per prevenire la delaminazione e il cedimento del tubo;

5. Test di resistenza all'abrasione: valuta la durata del tubo durante il trasporto a lungo termine di mezzi abrasivi;

6. Ispezione dimensionale e estetica: verifica con precisione le tolleranze dimensionali e identifica difetti superficiali e difetti di fabbricazione.

Caso applicativo di ingegneria nel mondo reale

Caso di studio: progetto di dragaggio del canale del fiume Yangtze

I progetti di dragaggio su larga scala nel corso medio e inferiore del fiume Yangtze richiedono il trasporto a lungo termine di miscele di limo e ghiaia ad alta concentrazione. I tubi tradizionali tradizionali sono soggetti al collasso della pressione negativa e all'usura grave, con una durata di soli 12 mesi. Questo progetto utilizza il tubo in gomma flangiato rinforzato con tessuto di grande diametro JIDONGDA DN500. Facendo affidamento sulla struttura di rinforzo in filo di acciaio e sullo strato interno di gomma altamente resistente all'usura, ha funzionato ininterrottamente per 1200 ore senza problemi di deformazione, collasso o usura, estendendo la sua durata a 36 mesi. I costi annuali di sostituzione e manutenzione delle attrezzature sono ridotti di oltre il 65%, garantendo un dragaggio efficiente delle vie navigabili.

Ampi scenari applicativi

1. Industria del dragaggio: draghe aspiranti con taglierina, draghe trascinanti con tramoggia aspirante, dragaggio fluviale e portuale, progetti di bonifica;

2. Industria mineraria: trasporto di liquami, trasporto di sterili, trasporto di fluidi negli impianti di lavorazione dei minerali;

3. Ingegneria navale: costruzioni offshore, protezione delle coste, costruzione di isole artificiali, sistemi di presa dell'acqua di mare;

4. Settore industriale: trasporto di fluidi industriali, trasporto di fluidi negli impianti di trattamento delle acque reflue;

5. Industria della sabbia e della ghiaia: estrazione di sabbia e ghiaia, trasporto di aggregati, trasporto di rifiuti di cava.

Domande frequenti

Q1: Qual è la differenza principale tra i tubi flangiati JIDONGDA rinforzati con tessuto e i normali tubi in filo di acciaio?

A1: Questo prodotto utilizza una struttura di rinforzo composita di "corda di tessuto ad alta resistenza + spirale di filo di acciaio" che, rispetto ai normali tubi flessibili a filo singolo, offre maggiore tenacità alla flessione e resistenza alla deformazione. È meno soggetto a danni dovuti a flessioni ripetute e fornisce una distribuzione più uniforme della pressione.

Q2: Il tubo in gomma flangiato rinforzato con tessuto di grande diametro supporta standard di flangia speciali e personalizzazione della pressione non standard?

R2: Sì. JIDONGDA offre servizi di personalizzazione personalizzati a grandezza naturale, adattabili ai principali standard internazionali di flangia come ANSI, DIN, JIS e BS. Anche flange, diametri e lunghezze dei tubi non standard e pressioni di esercizio possono essere personalizzati in base alle condizioni di lavoro.

Q3: Che dire della qualità del prodotto e del servizio post-vendita?

A3: Tutti i prodotti JIDONGDA sono fabbricati rigorosamente secondo gli standard internazionali di qualità. Dallo stoccaggio delle materie prime alla consegna del prodotto finito, l'intero processo è sottoposto a controllo di qualità e ogni lotto di prodotti viene fornito con un rapporto di prova completo. Per il servizio post-vendita, forniamo una guida tecnica professionale per l'installazione e l'utilizzo, supportiamo il trasporto multimodale globale e disponiamo di un sistema di assistenza post-vendita completo per risolvere tempestivamente vari problemi relativi all'uso e alla manutenzione del prodotto.

Imballaggio e trasporto

Per garantire un trasporto sicuro, i prodotti vengono imballati secondo gli standard di esportazione utilizzando casse di legno, telai in acciaio e pallet. Possono essere spediti via mare, aereo, ferroviario e stradale, servendo progetti di ingegneria in tutto il mondo.

Servizi di personalizzazione OEM/ODM

JIDONGDA fornisce servizi OEM e ODM professionali one-stop, supportando la personalizzazione delle specifiche dei tubi flessibili, dei valori di pressione, degli standard delle flange e dei composti speciali. Offriamo anche servizi di private label per creare prodotti personalizzati per il trasferimento di fluidi ad alte prestazioni per clienti globali.
