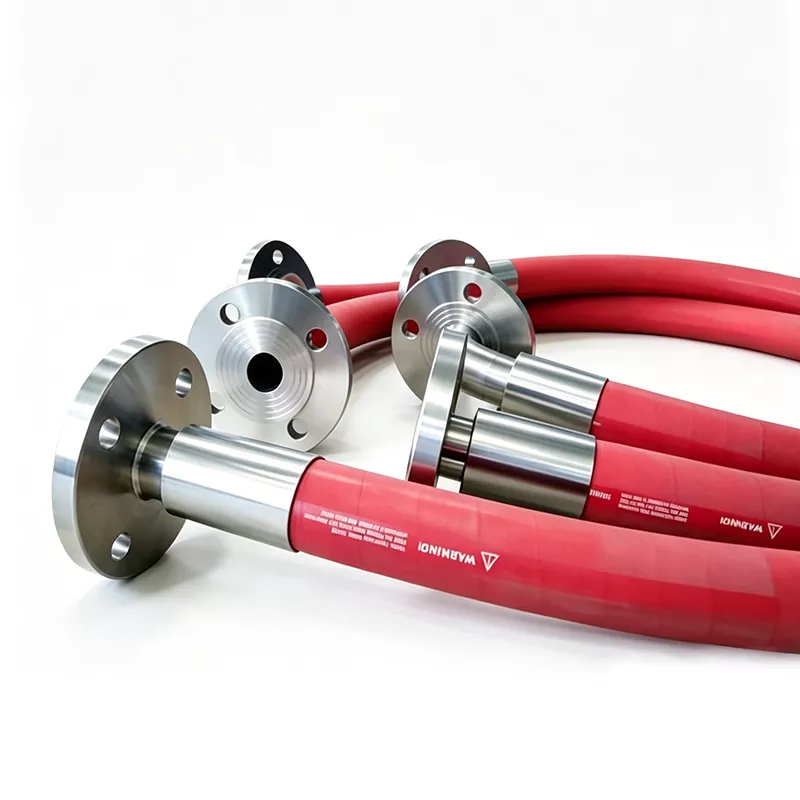

Tubo in gomma per vapore di grande diametro

JIDONGDA Large Diameter Steam Rubber Hose is suitable for various harsh high-temperature steam conditions. Il suo strato interno utilizza gomma sintetica resistente al calore, combinata con strati multipli di rinforzo composito in fibra/filo di acciaio ad alta resistenza, garantendo prestazioni stabili ad alte temperature, alta pressione e shock termici ripetuti.

È disponibile una gamma completa di diametri di tubo per soddisfare vari requisiti di flusso, rendendolo un'alternativa flessibile ai tubi metallici rigidi in collegamenti temporanei, pulizia di apparecchiature e scenari di bypass di tubazioni.

In qualità di fornitore di alta qualità radicato in Cina, le fabbriche di JIDONGDA hanno realizzato un processo di produzione a ciclo chiuso dalla mescola della gomma all'assemblaggio del prodotto finito, controllando rigorosamente la qualità in ogni fase per garantire la sicurezza e la durata dei clienti industriali sia a livello nazionale che internazionale.

Industrie applicabili

1. Sistemi di trasporto e riscaldamento di vapori petrolchimici

2. Attrezzature industriali per la pulizia a vapore ad alta temperatura

3. Condotte di sterilizzazione e disinfezione a vapore nelle fabbriche alimentari

4. Condutture di supporto per l'essiccazione della carta

5. Manutenzione e pulizia della sala macchine della nave

6. Condotte ausiliarie nelle centrali termoelettriche

7. Bypass temporanei per grandi condotte industriali

Struttura del prodotto e materie prime

1. Strato di gomma interno: EPDM o gomma fluorurata resistente alla temperatura, senza rigonfiamenti o crepe in ambiente di vapore saturo a lungo termine

2. Strato di rinforzo: treccia multistrato in fibra ad alta resistenza; rinforzo a spirale in filo di acciaio opzionale per condizioni di pressione ultraelevata

3. Strato di gomma esterno: gomma sintetica resistente all'usura, all'ozono e antinvecchiamento, prestazioni stabili per uso esterno a lungo termine

4. Giunti flangiati: acciaio al carbonio/acciaio inossidabile opzionale, supporto per la personalizzazione, il montaggio a pressione fornisce una tenuta più forte

Tabella delle specifiche del modello

Test delle prestazioni e controllo qualità

1. Test di resistenza alle alte temperature: il mezzo è vapore saturo, temperatura applicabile 150 ℃ ~ 220 ℃; nessun ammorbidimento, formazione di bolle o delaminazione dopo 72 ore di funzionamento continuo

2. Test di resistenza alla pressione: pressione di esercizio 0,6–1,6 MPa, pressione di scoppio ≥ 3 volte la pressione di esercizio; utilizza test di impatto alternati con pressione dell'acqua e vapore.

3. Test di fatica a impulsi: simula lo shock termico di avvio e arresto del vapore, conteggio dei cicli ≥ 20.000 volte, supera lo standard: nessuna delaminazione, nessuna perdita.

4. Test di tenuta all'aria con ispezione completa: tutti i giunti flangiati sono sottoposti a test di tenuta all'aria al 100%, standard di fabbrica: zero perdite alla pressione nominale.

Caso di applicazione industriale reale

Caso di studio: adeguamento della tubazione di sterilizzazione a vapore in un impianto di lavorazione alimentare da 2.000 tonnellate al giorno. Un grande stabilimento lattiero-caseario nel sud-est asiatico disponeva di tubi metallici rigidi utilizzati per la sterilizzazione a vapore nella sua linea di produzione, che presentavano problemi quali flusso limitato, difficoltà di smontaggio e adattamento e costi di costruzione elevati.

Nel 2024, la fabbrica ha acquistato da JIDONGDA un tubo in gomma per vapore di grande diametro su misura, con una pressione di esercizio di 1,0 MPa, una resistenza alla temperatura di 180 ℃ e una struttura multistrato rinforzata con fibre. Gli effetti dopo un anno di uso continuo sono i seguenti:

1. Il design di grande diametro aumenta il flusso di erogazione del vapore del 35%, riduce i tempi di sterilizzazione e aumenta la capacità di produzione giornaliera;

2. L'eccellente flessibilità riduce i tempi di modifica e costruzione della tubazione del 60% rispetto ai tubi metallici;

3. Le ispezioni trimestrali non hanno evidenziato perdite, rigonfiamenti dello strato interno di gomma e nessun invecchiamento o danno allo strato esterno;

4. I costi complessivi di manutenzione delle condutture vengono ridotti del 28% ogni anno.

Il cliente ha effettuato tre riacquisti consecutivi e ha consigliato questo prodotto alla cartiera partner, instaurando una partnership di fornitura stabile e a lungo termine.

Vantaggi principali del prodotto

1. Eccellente resistenza alle alte temperature: rimane strutturalmente invariato, privo di bolle e non delaminante anche dopo il trasporto a lungo termine di vapore ad alta temperatura.

2. Diametro grande e portata elevata: disponibile nelle specifiche di grande diametro a grandezza naturale, adatte per il trasporto industriale pesante ad alto flusso, migliorando l'efficienza del sistema.

3. Flessibile e facile da installare: offre migliori prestazioni di piegatura rispetto ai tubi metallici rigidi, riducendo le difficoltà di costruzione, i costi di manodopera e i tempi di costruzione.

4. Rinforzo composito multistrato: forte resistenza allo scoppio, adatto a fluttuazioni di pressione e condizioni di impatto istantaneo del vapore.

5. Resistenza all'invecchiamento e alla corrosione: lo strato esterno in gomma è resistente all'ozono e ai raggi UV, consentendo l'installazione all'aperto a lungo termine.

6. Personalizzazione completa: diametro interno, lunghezza, pressione nominale, materiale della flangia e struttura del giunto possono essere personalizzati in base ai requisiti del progetto.

Specifiche di imballaggio e consegna

1. Confezione: fissaggio al telaio in acciaio + avvolgimento completo con pellicola resistente all'umidità, che impedisce la compressione e l'umidità durante il trasporto a lunga distanza.

2. Trasporti: sono disponibili il trasporto marittimo, il trasporto aereo e la logistica ingegneristica specializzata.

3. Tempi di consegna: 7–25 giorni lavorativi, adeguati alle specifiche personalizzate e alla quantità dell'ordine.

Domande frequenti

Q1: Qual è la differenza tra la gomma interna EPDM e la gomma interna in gomma fluorurata nei tubi del vapore di grande diametro?

A1: L'EPDM offre un elevato rapporto costo-efficacia ed è adatto per vapore inferiore a 200 ℃, ampiamente utilizzato nell'industria alimentare, cartaria e chimica convenzionale. La gomma fluorurata può resistere al vapore saturo a temperatura ultraelevata di 200–220 ℃ per periodi prolungati, resistendo a tracce di corrosione chimica da vapore, rendendola la scelta preferita per le centrali petrolchimiche e elettriche ad alta temperatura. Entrambi i materiali hanno superato lo standard di test di invecchiamento ad alta temperatura di 72 ore della nostra fabbrica.

Q2: Questo tubo in gomma per vapore di grande diametro può essere installato all'aperto tutto l'anno?

R2: Sì. Lo strato esterno utilizza una speciale formula di gomma resistente all'ozono e ai raggi UV, resistente al sole, alla pioggia e all'invecchiamento atmosferico. Per l'installazione esterna a lungo termine, consigliamo la versione rinforzata a spirale in filo di acciaio per migliorare la resistenza alla compressione e prolungare la durata.

Q3: Come possiamo confermare la sicurezza contro lo scoppio di un tubo per vapore flangiato di grande diametro personalizzato?

A3: Tutti i tubi flangiati su misura sono sottoposti a test di scoppio (minimo 3 volte la pressione di esercizio) e tutti hanno completato il test di tenuta all'aria. Siamo in grado di fornire una serie completa di rapporti di prova per invecchiamento ad alta temperatura, fatica da impulso e prove idrostatiche per l'accettazione del progetto e l'archiviazione di sicurezza.
