Produttore cinese di tubi metallici professionali

ILTubo metallicofunge da componente fondamentale in innumerevoli sistemi di trasferimento di fluidi industriali, commerciali e residenziali. Progettati per assorbire le vibrazioni, compensare l'espansione termica e correggere il disallineamento, questi condotti flessibili garantiscono un funzionamento sicuro e affidabile in condizioni difficili.JIDONGDAha avanzato la progettazione e la produzione di tubi assemblati in metallo attraverso una rigorosa selezione dei materiali, processi di ondulazione di precisione e un'integrazione completa dei raccordi finali.

Parametri e configurazioni chiave del prodotto

• Diametro nominale (DN): Gamma da DN6 (1/4 pollice) a DN300 (12 pollici) e oltre per tubazioni industriali su larga scala.
• Pressione di esercizio (PW): Tipicamente dal vuoto totale a 350 bar a seconda del diametro, del numero di strati di treccia e dello spessore dell'ondulazione.
• Pressione di scoppio (PB): Progettato con un fattore di sicurezza di 4:1 rispetto alla pressione di esercizio per gruppi standard.
• Intervallo di temperatura: I gruppi standard in acciaio inossidabile funzionano da -200°C a +600°C; le leghe ad alta temperatura estendono questo valore fino a 800°C o più.
• Raggio di piegatura: I raggi di curvatura minimi statici e dinamici sono specificati per diametro per evitare sollecitazioni eccessive.
• Flessibilità e lunghezza della corsa: Definito dalla compressione assiale, dall'estensione, dalla capacità di offset laterale e dal movimento angolare.

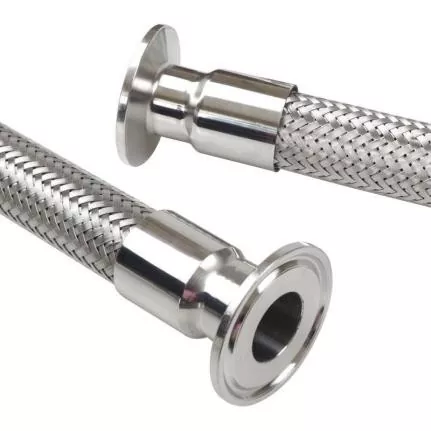

• Raccordi finali: Flangiati, filettati, con estremità a saldare, sanitari, camlock o design personalizzati.

Domande frequenti

Qual è la differenza tra il tubo metallico ondulato anulare ed elicoidale e cosa consiglia JIDONGDA?

Il tubo ondulato anulare è costituito da una serie di anelli paralleli uniformi, che offrono flessibilità superiore, un raggio di curvatura più stretto e una maggiore capacità di pressione grazie al rinforzo della treccia più efficace. Il tubo corrugato elicoidale ha un profilo a spirale continuo, generalmente fornisce flessibilità e valori di pressione inferiori ma a volte costi inferiori per applicazioni statiche non critiche. JIDONGDA produce principalmente tubi ondulati anulari perché offrono prestazioni complessive migliori, maggiore durata alla fatica e compatibilità con condizioni di vuoto totale. Per applicazioni che non richiedono elevata flessibilità, su richiesta possono essere fornite versioni elicoidali dopo un'attenta revisione ingegneristica.

Come posso determinare la lunghezza corretta di un tubo flessibile metallico per l'assorbimento delle vibrazioni?

Per l'assorbimento delle vibrazioni, l'assemblaggio deve essere sufficientemente lungo affinché il movimento imposto non costringa il tubo a piegarsi al di sotto del raggio di curvatura minimo dinamico. La lunghezza attiva, ovvero la porzione del tubo libera da vincoli del raccordo terminale, dovrebbe essere almeno 10 volte il diametro nominale per la semplice vibrazione laterale e maggiore quando sia l'ampiezza che la frequenza della vibrazione sono elevate. Gli ingegneri applicativi di JIDONGDA possono eseguire un'analisi del movimento utilizzando i dati di spostamento per consigliare la lunghezza libera precisa richiesta, prevenendo guasti prematuri per fatica.

È possibile utilizzare un tubo metallico sotto vuoto totale senza collassare?

Sì, i tubi ondulati anulari JIDONGDA con copertura completa della treccia sono classificati per il servizio di vuoto completo. Il profilo ondulato è appositamente progettato in modo che la treccia esterna eviti distorsioni o deformazioni quando la pressione interna scende al di sotto della pressione atmosferica. Per applicazioni critiche ad alto vuoto a temperature elevate, il sistema deve essere rivisto per confermare che il materiale mantenga una resistenza sufficiente. In tali casi, è possibile incorporare un rivestimento per garantire la stabilità strutturale.

Cosa causa l’usura delle trecce e come può essere prevenuta?

L'usura della treccia deriva principalmente dall'abrasione contro le strutture adiacenti, dallo sfregamento dovuto a movimenti eccessivi o dallo sfregamento tra la treccia e il nucleo ondulato. Anche il contatto tra le trecce durante il movimento ciclico può generare usura localizzata. Le misure preventive includono l'installazione del tubo con uno spazio adeguato, l'utilizzo di coperture esterne protettive come armature interbloccate o rivestimenti in silicone, e l'evitare disposizioni di installazione che causino un contatto treccia-treccia o treccia-struttura. JIDONGDA può montare in fabbrica manicotti protettivi che prolungano significativamente la durata dell'assemblaggio in ambienti abrasivi.

Come vengono testati i gruppi JIDONGDA prima della spedizione?

Ogni assieme viene sottoposto ad un test di pressione idrostatica a 1,5 volte la pressione di esercizio nominale, con un tempo di tenuta secondo gli standard internazionali. Per il servizio gas viene eseguito un test pneumatico in condizioni controllate. Ulteriori test non distruttivi, come l'ispezione con liquidi penetranti sulle saldature, l'identificazione positiva del materiale (PMI) e il rilevamento di perdite di elio, sono disponibili su richiesta. Vengono regolarmente condotti test di scoppio su gruppi campione di ciascun lotto di produzione per convalidare i margini di progettazione. I certificati di conformità e i rapporti di prova costituiscono la documentazione standard.
