Tubo metallico intrecciato in acciaio inossidabile

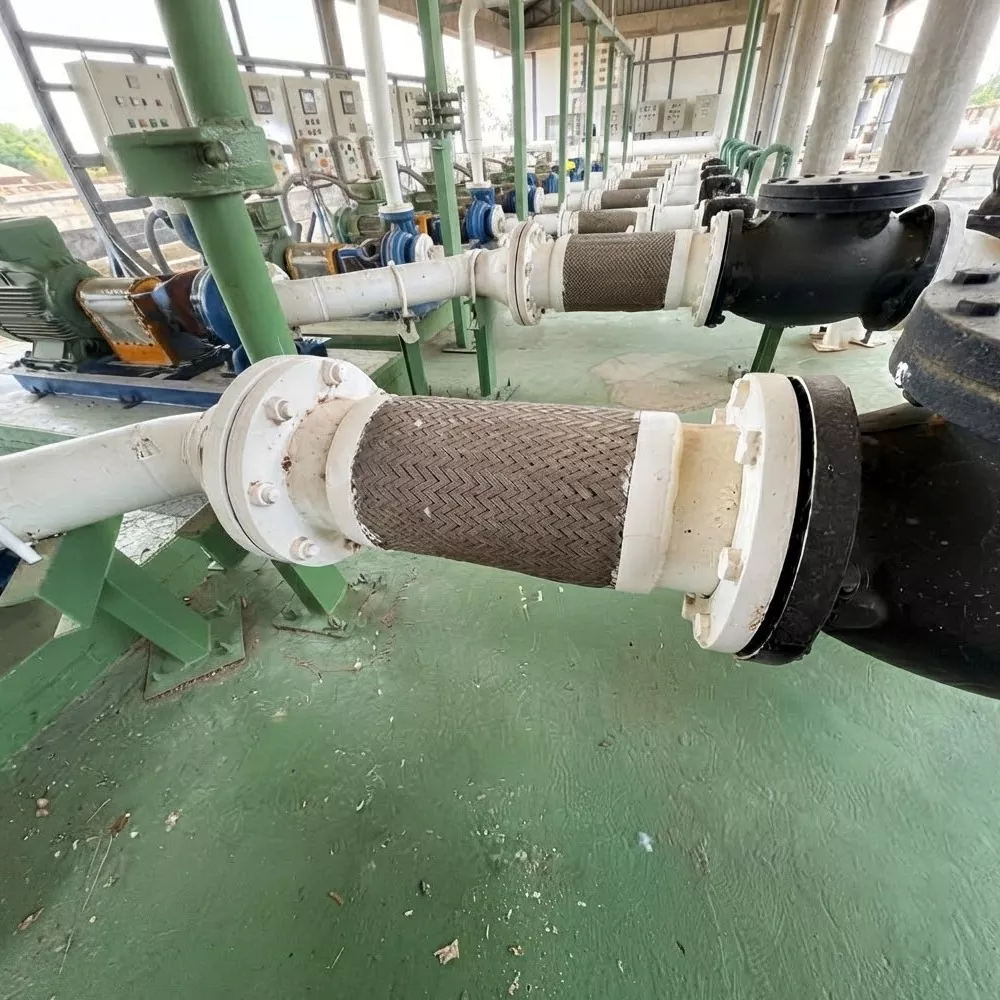

Le tubazioni rigide tradizionali sono soggette a fessurazioni, collegamenti allentati e perdite causate dalle vibrazioni delle apparecchiature, dallo spostamento multiasse o dalla deformazione termica. Combinando flessibilità, protezione meccanica e tenuta affidabile, i tubi metallici intrecciati in acciaio inossidabile JIDONGDA rappresentano un'ottima alternativa alle tubazioni rigide. La loro struttura protettiva a doppio strato, caratterizzata da un tubo corrugato interno per accogliere la deformazione e una treccia esterna per una maggiore protezione, assorbe i carichi operativi e compensa lo spostamento della tubazione. Questi tubi mantengono l'integrità della tenuta e la stabilità delle prestazioni a lungo termine, anche in condizioni di temperature estreme e fluttuazioni di pressione. Sono ampiamente utilizzati per collegare sistemi di trasporto di fluidi associati ad apparecchiature rotanti (come pompe, compressori e gruppi elettrogeni) e sono un componente chiave dei moderni sistemi idraulici industriali.

Principali vantaggi del prodotto

1. Compensazione per spostamenti multipiano

Permette spostamenti assiali, laterali e angolari; allevia le sollecitazioni delle tubazioni causate dal funzionamento delle apparecchiature e dall'espansione/contrazione termica, prevenendo così rotture dei tubi e allentamenti delle connessioni.

2. Efficace smorzamento e protezione delle vibrazioni

Assorbe e isola in modo efficiente le vibrazioni provenienti dalle apparecchiature rotanti (come pompe e compressori), prevenendo la trasmissione ai componenti e alle tubazioni adiacenti, riducendo significativamente i tassi di guasto delle apparecchiature.

3. Intervallo di temperature estremamente ampio

Resiste a temperature comprese tra -196°C e +450°C, soddisfacendo i requisiti operativi per condizioni estreme come il trasporto di fluidi criogenici, la circolazione di vapore ad alta temperatura e il trasferimento di mezzi industriali caldi.

4. Eccellente resistenza alla corrosione

Prodotto in acciaio inossidabile SS304 o SS316L, che garantisce resistenza all'ossidazione, agli acidi, agli alcali e all'usura abrasiva; fornisce stabilità a lungo termine in ambienti aggressivi (ad esempio, industrie marine e chimiche) e garantisce una durata di servizio prolungata.

5. Compattezza, flessibilità e facilità di installazione

Il materiale leggero e flessibile consente il percorso all'interno di spazi ristretti o complessi; questo semplifica l'installazione e riduce le tempistiche del progetto.

6. Specifiche personalizzabili e tipi di connessione

Supporta varie opzioni di connessione, tra cui filettature BSP e NPT, flange ANSI/DIN, giunti a connessione rapida ed estremità a saldare; diametro, lunghezza e configurazione della treccia (strato singolo o doppio) possono essere adattati a condizioni operative specifiche.

Test rigorosi delle prestazioni e controllo di qualità

1. Standard di prova

I tubi metallici intrecciati in acciaio inossidabile sono prodotti e testati in stretta conformità con gli standard di sicurezza delle tubazioni industriali EN ISO 10380 e ASME B31.3; soddisfano i requisiti tecnici internazionali in materia di sicurezza, flessibilità e smorzamento delle vibrazioni per le apparecchiature industriali.

2. Condizioni operative simulate

Vengono condotti test completi che coprono condizioni operative industriali standard ed estreme, inclusi carichi di vibrazioni dinamiche prolungate, simulazione di spostamenti multidirezionali, test di pressione ciclica a 25 bar e cicli termici in un intervallo compreso tra -196°C e +450°C.

3. Risultati chiave dei test

- Test di fatica a impulso: funzionamento simulato superiore a 250.000 cicli; mantenuto flessibilità stabile e tenuta stagna in caso di vibrazioni prolungate e fluttuazioni di pressione, senza segni di degrado o guasto.

- Test di resistenza della connessione: i raccordi hanno superato con successo i test di scoppio e di carico meccanico, garantendo l'affidabilità della connessione e una tenuta esente da perdite, che riduce significativamente la necessità di manutenzione futura.

- Test di stabilità strutturale: dopo prolungati cicli termici e test di vibrazione/urto, lo strato intrecciato e la camera d'aria ondulata hanno mantenuto la loro integrità strutturale senza deformazioni o danni, dimostrando una resistenza alla fatica superiore.

Esempio pratico di applicazione

Caso 1: Applicazione nel sistema idraulico di una macchina di colata continua (CCM) in un impianto metallurgico

Una grande impresa metallurgica nazionale utilizzava originariamente tubazioni rigide in rame nel sistema idraulico della sua macchina di colata continua. Le vibrazioni prolungate delle apparecchiature e la flessione frequente dei tubi hanno causato torsioni e perdite, con conseguenti frequenti arresti per manutenzione e costi operativi elevati. Dopo essere passati ai tubi metallici intrecciati in acciaio inossidabile di JIDONGDA, in grado di resistere a una pressione operativa di 8 MPa con un raggio di curvatura minimo di appena tre volte il diametro del tubo, i problemi di perdite e rotture sono stati completamente eliminati. Il tasso di guasto delle apparecchiature è diminuito del 90% e i costi di manutenzione per unità sono stati ridotti del 40%, garantendo il funzionamento continuo e stabile del sistema idraulico.

Esempio di applicazione pratica n. 2: progetto di tubazioni per piattaforme offshore

Una società di ingegneria del sud-est asiatico specializzata in progetti offshore aveva bisogno di tubazioni per fornire energia e fluidi di lavoro a una piattaforma offshore. Le tubazioni dovevano resistere a condizioni operative difficili, tra cui la corrosione in nebbia salina, le vibrazioni indotte dal vento e dalle onde e le fluttuazioni di temperatura. JIDONGDA ha fornito tubi flessibili progettati su misura con treccia in acciaio inossidabile resistente alla corrosione SS316L e guaine esterne protettive. Dopo tre anni di funzionamento continuo in mare aperto, i tubi non hanno mostrato segni di corrosione, perdite o danni strutturali. Hanno resistito con successo all'aggressivo ambiente marino, hanno garantito il funzionamento sicuro e stabile del sistema di tubazioni della piattaforma e hanno consentito al cliente di ridurre significativamente i costi di sostituzione e manutenzione delle apparecchiature.

Principali aree di applicazione

1. Attrezzature industriali: pompe industriali, compressori, gruppi elettrogeni, linee di produzione automatizzate

2. Settore energetico: apparecchiature per energie rinnovabili, sistemi di energia termica, sistemi di trasporto di fluidi criogenici

3. Equipaggiamento marittimo: motori marini, sistemi di tubazioni navali, apparecchiature ausiliarie per piattaforme offshore

4. Industria generale: sistemi a vapore e HVAC, apparecchiature di produzione di precisione, sistemi di trasporto di fluidi chimici

Specifiche tecniche dettagliate

Vantaggi del marchio e del servizio

Il tubo flessibile in metallo intrecciato in acciaio inossidabile JIDONGDA è un'impresa specializzata che integra ricerca e sviluppo, produzione e vendita di tubi flessibili in acciaio inossidabile. Utilizziamo processi di produzione maturi, tra cui formatura, trecciatura e saldatura, e rispettiamo rigorosamente gli standard di produzione, garantendo che i nostri prodotti soddisfino le norme internazionali del settore. Con anni di esperienza nella collaborazione con produttori di apparecchiature globali, appaltatori di ingegneria e fornitori di manutenzione industriale, esportiamo i nostri prodotti in America settentrionale e latina, Europa e Asia. Offriamo servizi OEM e soluzioni di progettazione personalizzata con tempi di consegna rapidi, oltre al supporto tecnico professionale per l'installazione e il funzionamento, offrendo soluzioni di tubi industriali convenienti a clienti in tutto il mondo.

Domande frequenti

Domanda 1: I tubi metallici intrecciati in acciaio inossidabile JIDONGDA possono compensare lo spostamento multidimensionale della tubazione?

I nostri prodotti sono progettati specificatamente per gestire la deformazione tridimensionale delle tubazioni. I tubi compensano con precisione gli spostamenti assiali, laterali e angolari causati dal funzionamento dell'apparecchiatura e dalle fluttuazioni termiche, mantenendo l'integrità strutturale e le prestazioni di tenuta.

Domanda 2: Qual è la differenza tra i materiali dei tubi SS304 e SS316L e quale dovrei scegliere?

A2: SS304 offre un equilibrio ottimale tra costi e prestazioni, insieme a una buona resistenza all'ossidazione, che lo rende adatto per applicazioni industriali standard che coinvolgono vapore, acqua purificata e gas industriali generali. L'SS316L offre una resistenza superiore alla corrosione acida e alcalina, nonché una maggiore tenacità agli urti a bassa temperatura, rendendolo ideale per applicazioni impegnative come ambienti marini, lavorazioni chimiche e gestione di fluidi criogenici; la selezione del materiale può essere adattata alle condizioni operative specifiche e alla natura del mezzo.

Q3: JIDONGDA offre tubi flessibili su misura?

R3: Sì. Specifiche quali diametro e lunghezza del tubo, strati di intrecciatura e tipi di connessioni terminali e coperture protettive possono essere personalizzate per soddisfare le esigenze del cliente. Il nostro team tecnico è pronto a sviluppare soluzioni su misura basate su specifiche condizioni operative e parametri dell'apparecchiatura; gestiamo anche ordini di produzione in base a specifiche personalizzate.
