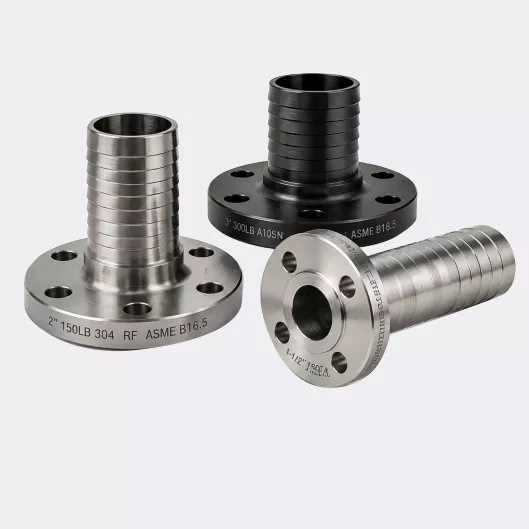

Connettore per tubo flangiato

I connettori per tubi flangiati sono progettati come componenti di interfaccia ibridi che combinano la resistenza strutturale delle connessioni flangiate con la flessibilità dei tubi rinforzati, consentendo un trasferimento di fluidi stabile e ad alta capacità tra tubazioni fisse e sistemi di apparecchiature dinamiche. A differenza dei raccordi per tubi standard, questa struttura è progettata specificamente per assorbire lo stress meccanico mantenendo prestazioni di tenuta sicure in condizioni di flusso continuo e variazione di pressione. Trovano largo impiego negli impianti industriali dove devono coesistere elevata portata, compensazione del movimento e affidabilità della connessione.

Tabella delle specifiche

Prospettiva dello stress del sistema

Nei sistemi di fluidi industriali su larga scala, il guasto raramente ha origine dal tubo stesso o dalla flangia stessa, ma dalla zona di transizione delle sollecitazioni tra tubazioni rigide e componenti flessibili. Quando le strutture di tubi rigidi sono costrette ad assorbire vibrazioni, dilatazione termica o movimento meccanico, lo stress si concentra nei punti di connessione, portando gradualmente a cricche da fatica, perdite o deformazione strutturale.

Il connettore per tubo flangiato è progettato specificamente per eliminare questo squilibrio strutturale. Introducendo una transizione flessibile controllata tra le interfacce delle flange rigide e i tubi flessibili ad alta resistenza, ridistribuisce lo stress meccanico sull'intero sistema di connessione invece di concentrarlo su un singolo punto di guasto. Ciò migliora sostanzialmente la stabilità delle tubazioni in ambienti di lavoro dinamici come porti, impianti chimici e sistemi di liquami minerari.

Prospettiva del comportamento fluido

Negli impianti industriali ad alto flusso, il comportamento del fluido non è sempre stabile quando passa attraverso punti di connessione rigidi. Cambiamenti improvvisi del diametro, disallineamento tra le flange e micromovimenti indotti dalle vibrazioni possono compromettere la coerenza del flusso, con conseguente perdita di pressione, turbolenza e riduzione dell'efficienza a lungo termine.

Il connettore per tubo flangiato migliora la continuità del flusso integrando una struttura di transizione graduale tra la flangia e le sezioni del tubo. Questo design riduce la turbolenza interna e mantiene caratteristiche di flusso più stabili anche in condizioni di trasferimento continuo di volumi elevati. In applicazioni quali terminali petroliferi, sistemi di caricamento di liquidi sfusi e circuiti di raffreddamento di centrali elettriche, questa stabilità contribuisce direttamente a una maggiore efficienza del sistema e a una ridotta perdita di energia.

Prospettiva dell'integrità meccanica

A differenza dei raccordi per tubi standard o degli adattatori a flangia rigida, il connettore per tubo flangiato è progettato come un sistema meccanico ibrido che deve raggiungere contemporaneamente flessibilità, affidabilità di tenuta e resistenza alla trazione. La sfida più critica è impedire la fuoriuscita del tubo e mantenere l'integrità della tenuta della flangia in condizioni di carico dinamico.

Per risolvere questo problema, la struttura è rinforzata in più punti portanti, garantendo che le forze di trazione generate dalla pressione interna o dal movimento esterno siano distribuite uniformemente nell'insieme. Allo stesso tempo, le superfici delle flange lavorate con precisione garantiscono prestazioni di tenuta costanti anche in condizioni di vibrazioni e disallineamento. Questa combinazione consente al connettore di mantenere l'integrità strutturale in ambienti difficili come cantieri navali, operazioni minerarie e sistemi fluidi offshore.

Prospettiva del ciclo di vita e della manutenzione

Nelle infrastrutture industriali, il costo reale di un sistema di connessione non è definito dall’installazione iniziale, ma dalla frequenza di manutenzione a lungo termine, dall’impatto dei tempi di inattività e dai cicli di sostituzione. I sistemi di connessione rigidi tradizionali spesso richiedono ispezioni frequenti a causa dell'affaticamento causato dalle vibrazioni, del degrado delle guarnizioni o di perdite legate al disallineamento.

Il connettore per tubo flessibile flangiato riduce significativamente i costi del ciclo di vita minimizzando la concentrazione delle sollecitazioni ed estendendo la durata del sistema. La sua struttura flessibile assorbe il movimento operativo, riducendo l'usura sia sulle interfacce del tubo che della flangia. Ciò si traduce in meno fermi macchina per manutenzione, intervalli di manutenzione più lunghi e migliore affidabilità del sistema nel tempo. Per gli utenti industriali su larga scala, ciò si traduce direttamente in costi operativi totali inferiori e tempi di attività del sistema più elevati.

Ruolo del prodotto nelle infrastrutture fluide industriali

Il connettore per tubo flangiato funziona come interfaccia di transizione critica nei moderni sistemi di ingegneria dei fluidi. Non si tratta semplicemente di un connettore, ma di un componente di bilanciamento strutturale che garantisce che tubazioni rigide e tubi flessibili possano funzionare insieme senza introdurre instabilità nel sistema.

È ampiamente utilizzato in ambienti in cui i sistemi di fluidi devono gestire sia volumi di flusso elevati che sollecitazioni meccaniche continue, in particolare nelle infrastrutture in cui i tempi di inattività sono costosi e la continuità operativa è essenziale.

Domande frequenti

Q1: Qual è la funzione principale di un connettore per tubo flangiato?
Collega i sistemi a flangia rigida con tubi flessibili mantenendo una tenuta stabile e riducendo lo stress nei punti di transizione.

Q2: Perché non utilizzare una flangia o un adattatore per tubo standard?
I connettori rigidi standard non sono in grado di assorbire le vibrazioni e lo stress da movimento, il che spesso porta a perdite o guasti per fatica nel tempo.

Q3: Può essere utilizzato in sistemi ad alto flusso?
Sì, è progettato specificamente per applicazioni di trasferimento di fluidi di grandi volumi come terminali petroliferi e condutture industriali.

Q4: È adatto per ambienti soggetti a vibrazioni?
Sì, la struttura è progettata per assorbire le vibrazioni meccaniche e ridurre la concentrazione delle sollecitazioni nei punti di connessione.

Q5: Supporta la personalizzazione?
Sì, la personalizzazione OEM è disponibile per diverse dimensioni, materiali e requisiti tecnici specifici del progetto.
