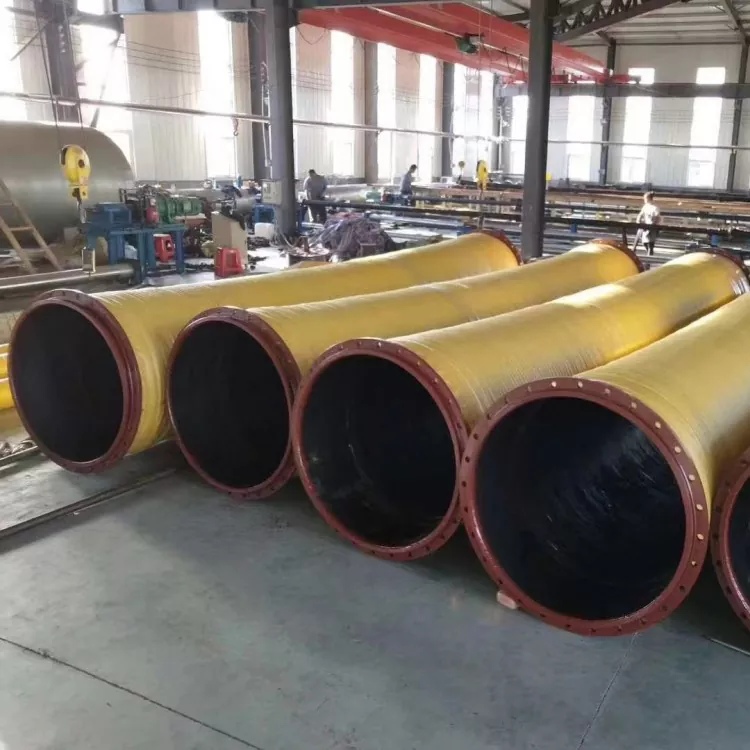

In che modo un tubo in gomma flangiato per impieghi gravosi di grande diametro può migliorare l'affidabilità in applicazioni industriali esigenti

JIDONGDAfornisce ilTubo in gomma flangiato per carichi pesanti di grande diametroper applicazioni di trasporto industriale impegnative, tra cui miniere, movimentazione di sabbia e ghiaia, trasporto di sterili e sistemi di attrezzature pesanti. Con una struttura rinforzata, opzioni in gomma resistente all'usura e connessioni flangiate configurabili, aiuta gli ingegneri a costruire sistemi di trasferimento di fluidi e liquami adatti a condizioni operative difficili.

Un tubo di grande diametro deve fare molto di più che spostare il materiale da un punto all'altro. Nelle operazioni gravose, le particelle abrasive, le variazioni di pressione, le vibrazioni e i carichi meccanici possono accelerare l'usura e aumentare le esigenze di manutenzione. Scegliere il giustoTubo in gomma flangiato per carichi pesanti di grande diametrorichiede la valutazione congiunta del mezzo trasportato, del diametro interno, della struttura di rinforzo, della pressione di esercizio, dei requisiti di vuoto, della temperatura e delle dimensioni della flangia. Questa guida spiega come funzionano questi tubi, dove vengono utilizzati, come selezionare le specifiche adatte e quali pratiche di manutenzione aiutano a supportare un funzionamento affidabile. Delinea inoltre i dettagli tecnici che gli acquirenti dovrebbero verificare con il produttore prima di effettuare un ordine.

Sommario

1. Perché i sistemi industriali per carichi pesanti necessitano di tubi in gomma specializzati?
2. Come è costruito un tubo in gomma flangiato per carichi pesanti?
3. Quali sono i principali vantaggi di un tubo flangiato di grande diametro?
4. Quali industrie utilizzano tubi in gomma flangiati per carichi pesanti?
5. Come si selezionano le giuste specifiche del tubo?
6. Come si confrontano i fattori chiave di selezione?
7. In che modo l'installazione e la manutenzione possono migliorare la durata utile?
8. Domande frequenti
9. Come trovare una soluzione per tubi adatta?

Perché i sistemi industriali per carichi pesanti necessitano di tubi in gomma specializzati?

I sistemi di trasporto industriale spesso operano in condizioni che mettono rapidamente in luce i limiti dei normali tubi flessibili. Quando una tubazione trasporta liquami minerali, sabbia, ghiaia o sterili, le particelle solide entrano ripetutamente in contatto con la parete interna. Nel tempo, questa abrasione può ridurre lo spessore delle pareti, indebolire la struttura del tubo e aumentare il rischio di perdite.

Altre sfide includono fluttuazioni di pressione, vibrazioni delle apparecchiature, spazio di installazione limitato e movimento tra i componenti collegati. Nelle applicazioni di aspirazione, la pressione negativa introduce un'altra considerazione importante: il tubo deve avere una struttura adeguata per resistere al collasso nelle condizioni di vuoto specificate.

A Tubo in gomma flangiato per carichi pesanti di grande diametroaffronta queste sfide attraverso la selezione dei materiali, il rinforzo e le connessioni terminali specifici dell'applicazione. Il suo ampio foro può consentire il trasferimento di materiali di grandi volumi, mentre la disposizione della flangia fornisce un'interfaccia definita con tubazioni e apparecchiature compatibili.

Tuttavia, la designazione per carichi pesanti non significa automaticamente che ogni tubo possa resistere a qualsiasi pressione, temperatura o mezzo abrasivo. Una corretta selezione tecnica è essenziale per prestazioni sicure e affidabili.

Come è costruito un tubo in gomma flangiato per carichi pesanti?

Le prestazioni del tubo dipendono dall'interazione di diversi componenti strutturali. Ogni livello esegue una funzione diversa e la configurazione finale dovrebbe riflettere l'ambiente operativo effettivo.

1. Strato di gomma interno

Il tubo interno entra direttamente in contatto con il mezzo trasportato. Per materiali abrasivi come sabbia, fanghi minerali e sterili, la mescola di gomma deve essere selezionata in base alla dimensione delle particelle, alla concentrazione, alle caratteristiche di flusso e alla gravità dell'usura prevista.

Anche la compatibilità dei materiali è importante. Un composto adatto per l'acqua potrebbe non essere appropriato per olio, prodotti chimici aggressivi o servizio ad alta temperatura. Gli acquirenti dovrebbero confermare con il produttore il materiale di rivestimento consigliato piuttosto che dare per scontato che una formulazione di gomma sia adatta a ogni applicazione.

2. Strato di rinforzo

Il rinforzo fornisce la resistenza strutturale necessaria per resistere alle condizioni operative specificate. A seconda dell'applicazione, la costruzione può incorporare più strati di tessuto in corda o altri materiali di rinforzo.

Laddove sia coinvolta l'aspirazione o la pressione negativa, potrebbe essere necessario il filo di acciaio a spirale o un'altra struttura di supporto adeguata. Il progetto del rinforzo deve essere adattato alla pressione di esercizio, al livello di vuoto, alla lunghezza del tubo, alle condizioni di piegatura e ai carichi meccanici.

3. Copertura esterna in gomma

La copertura esterna aiuta a proteggere il rinforzo dall'esposizione ambientale, dall'abrasione superficiale e dai danni meccanici. La sua formulazione dovrebbe riflettere le condizioni di installazione, compreso il contatto con le apparecchiature circostanti, l'esposizione agli agenti atmosferici e il potenziale contatto con oli o altre sostanze.

4. Connessioni flangiate

Le flange creano la connessione meccanica tra il tubo e la tubazione o l'attrezzatura adiacente. Le loro dimensioni, materiali, disposizione dei fori e superfici di tenuta devono corrispondere all'interfaccia di accoppiamento.

A seconda dei requisiti del progetto, le configurazioni delle flange possono essere specificate secondo GB, DIN, ANSI, JIS, ASME o disegni del cliente, previa conferma tecnica. Il corretto allineamento e componenti di tenuta compatibili sono essenziali per ridurre le perdite ed evitare inutili sollecitazioni sulla connessione.

Quali sono i principali vantaggi di un tubo flangiato di grande diametro?

Se correttamente specificato, un tubo in gomma per carichi pesanti può offrire numerosi vantaggi pratici per i sistemi di trasporto industriali.

• Trasporto di grandi volumi:Un ampio diametro interno supporta il movimento di notevoli quantità di liquidi o di opportune miscele solido-liquido.
• Resistenza all'abrasione specifica per l'applicazione:Una mescola di gomma interna opportunamente selezionata aiuta a gestire l'usura causata dalle particelle abrasive.
• Costruzione rinforzata:Un'adeguata progettazione del rinforzo supporta la pressione richiesta e le condizioni operative meccaniche.
• Collegamento tubazione flessibile:La struttura in gomma può adattarsi a determinati movimenti e vibrazioni di installazione quando il tubo è progettato e installato correttamente.
• Interfacce flangia configurabili:È possibile specificare le dimensioni di connessione e la disposizione delle flange per adattarle alle apparecchiature compatibili.
• Personalizzazione basata sul progetto:Diametro, lunghezza, requisiti di pressione, materiali e dettagli di connessione possono essere rivisti in base alle esigenze del singolo progetto.

Questi vantaggi dipendono dalla corretta progettazione, qualità di produzione e installazione. Un tubo dimensionato in modo errato o utilizzato al di fuori delle condizioni nominali potrebbe subire guasti prematuri anche se la sua struttura generale è destinata a un servizio gravoso.

Quali industrie utilizzano tubi in gomma flangiati per carichi pesanti?

La combinazione di diametro ampio, struttura rinforzata e connessioni configurabili rende questa categoria di tubi utile in diversi settori industriali.

Estrazione mineraria e lavorazione dei minerali

Le operazioni minerarie possono utilizzare tubi flessibili di grande diametro per trasferire liquami minerali, liquami minerali e altre miscele abrasive. La scelta del rivestimento richiede attenzione alle caratteristiche delle particelle, alla concentrazione, alla portata e alla gravità dell'usura.

Movimentazione di sabbia, ghiaia e residui

Le operazioni con sabbia e ghiaia spesso spostano miscele contenenti particelle dure che possono causare una sostanziale abrasione interna. Un tubo flessibile adeguatamente selezionato può fornire una connessione flessibile tra le apparecchiature di trasporto compatibili e le sezioni della tubazione.

Porti e progetti di dragaggio

Le operazioni di costruzione e dragaggio dei porti possono richiedere il trasferimento di grandi volumi di acqua, sedimenti e miscele di liquami adeguate. A seconda dell'installazione, è necessario valutare il tubo in termini di condizioni di aspirazione, movimento, fluttuazioni di pressione ed esposizione ambientale.

Produzione siderurgica e pesante

Le acciaierie e altri impianti industriali pesanti possono utilizzare tubi di gomma in sistemi industriali selezionati per la movimentazione di acqua, liquami e materiali. È necessario verificare la compatibilità del mezzo, i limiti di temperatura e la pressione operativa per ciascun servizio.

Grandi pompe e attrezzature tecniche

Le grandi unità di pompaggio e i sistemi tecnici possono trarre vantaggio dai collegamenti dei tubi flessibili in cui è necessario considerare il movimento o le vibrazioni dell'apparecchiatura. Il tubo deve essere installato entro il raggio di curvatura consentito e non deve essere utilizzato per compensare tubazioni non correttamente allineate o non supportate.

Come si selezionano le giuste specifiche del tubo?

Scegliere un tubo solo in base al diametro o al prezzo di acquisto può portare a problemi di compatibilità e costi di sostituzione inutili. Una valutazione sistematica aiuta gli acquirenti a identificare la configurazione adatta prima dell'inizio della produzione.

Passaggio 1: identificare il mezzo trasportato

Descrivi il materiale in dettaglio. Per i liquami, fornire la composizione solida, la dimensione delle particelle, la concentrazione e qualsiasi caratteristica di flusso insolita. Per i liquidi, identificare la composizione chimica e la temperatura. Questi dettagli aiutano a determinare se la gomma interna proposta è adatta.

Passaggio 2: confermare la pressione operativa e il vuoto

Specificare la pressione di esercizio normale e massima, le fluttuazioni di pressione e se il sistema funziona in aspirazione. Per il servizio con vuoto, fornire la pressione negativa e le condizioni operative richieste. La pressione di esercizio e la resistenza al vuoto sono considerazioni di progettazione separate e devono essere verificate in modo indipendente.

Passaggio 3: determinare diametro e lunghezza

Confermare il diametro interno richiesto, la lunghezza totale, la disposizione dei collegamenti e lo spazio di installazione. La progettazione dovrebbe tenere conto dei requisiti di flusso, delle interfacce delle apparecchiature e delle condizioni di flessione consentite.

Passaggio 4: corrispondere allo standard della flangia

Fornire lo standard della flangia richiesto o un disegno tecnico completo. Controllare il diametro esterno della flangia, lo spessore, la quantità di fori per bulloni, il diametro dei fori per bulloni, le dimensioni del cerchio dei bulloni e la superficie di tenuta. Il solo diametro nominale non è sufficiente a garantire la compatibilità.

Passaggio 5: definire i requisiti di ispezione

Prima di ordinare, concordare l'ambito di ispezione e i criteri di accettazione applicabili. A seconda del progetto, ciò può includere controlli dimensionali, ispezione della flangia, aspetto, durezza, prestazioni della gomma, prove di pressione o prove di vuoto.

I metodi di prova, i requisiti dei campioni e i limiti di accettabilità devono essere confermati per iscritto. Non dare per scontato che ogni ispezione sia inclusa come standard in ogni ordine.

Come si confrontano i fattori chiave di selezione?

La tabella seguente riassume le principali considerazioni tecniche per i diversi ambienti di trasporto. Queste sono linee guida per la selezione piuttosto che valutazioni garantite dei prodotti.

Per una raccomandazione personalizzata, fornire questi dettagli al produttore insieme a disegni, fotografie di installazione o specifiche del tubo esistente, ove disponibili.

In che modo l'installazione e la manutenzione possono migliorare la durata utile?

Anche un tubo ben progettato richiede un'installazione corretta e un'ispezione di routine. La manutenzione è particolarmente importante nelle applicazioni che coinvolgono mezzi abrasivi, cicli di pressione e vibrazioni di apparecchiature pesanti.

Migliori pratiche di installazione

• Verificare che le dimensioni della flangia e le superfici di tenuta corrispondano all'apparecchiatura collegata.
• Allineare le tubazioni adiacenti prima di serrare i bulloni della flangia.
• Utilizzare guarnizioni compatibili e seguire la procedura di serraggio dei bulloni specificata.
• Evitare di torcere il tubo durante l'installazione o di forzarlo in una curva più stretta del raggio minimo consentito dal produttore.
• Fornire un supporto adeguato per gruppi di tubi flessibili pesanti e tubazioni collegate.
• Tenere il tubo lontano da spigoli vivi, carichi esterni eccessivi e fonti di calore dannose.
• Prima della messa in servizio, verificare che l'intero gruppo sia adatto alla pressione, alla temperatura e al mezzo trasportato effettivi.

Lista di controllo per l'ispezione di routine

• Ispezionare il rivestimento interno laddove i metodi di accesso o ispezione lo consentono.
• Controllare la copertura esterna per eventuali crepe, tagli, rinforzi esposti e usura anomala.
• Cerca rigonfiamenti, deformazioni, attorcigliamenti o segni di danni strutturali.
• Ispezionare le connessioni flangiate per individuare eventuali perdite, dispositivi di fissaggio allentati e superfici di tenuta danneggiate.
• Registrare la pressione operativa, la temperatura e qualsiasi variazione del materiale trasportato.
• Sostituire i gruppi danneggiati secondo le procedure di sicurezza applicabili e le indicazioni del produttore.

La frequenza delle ispezioni dovrebbe riflettere la gravità operativa, la storia del servizio e le conseguenze dei guasti. Se cambiano le condizioni del mezzo, della pressione, del vuoto o del layout di installazione, rivalutare le specifiche del tubo anziché dare per scontato che il gruppo esistente rimanga idoneo.

Domande frequenti

1. A cosa serve un tubo in gomma flangiato per carichi pesanti di grande diametro?

È progettato per applicazioni di trasporto impegnative che possono comportare grandi volumi di flusso, mezzi abrasivi o collegamenti di apparecchiature pesanti. Le applicazioni tipiche includono liquami minerari, movimentazione di sabbia e ghiaia, trasporto di sterili, operazioni portuali selezionate e sistemi di trasporto industriale.

2. Questo tubo può essere utilizzato per il trasporto degli sterili?

Sì, è possibile prendere in considerazione una configurazione adeguata per il trasporto degli sterili. Il produttore deve valutare la dimensione delle particelle, la concentrazione di solidi, la portata, la pressione, la temperatura e l'usura prevista prima di confermare la struttura e il rivestimento adeguati del tubo.

3. Una costruzione resistente implica sempre una pressione nominale più elevata?

No. Per impieghi gravosi si intende generalmente una configurazione progettata per condizioni di servizio impegnative, ma non stabilisce automaticamente una pressione di esercizio nominale più elevata. La pressione nominale dipende dalla struttura completa del tubo e dalle condizioni operative specificate.

4. È possibile personalizzare le dimensioni della flangia?

Le configurazioni delle flange possono essere riviste rispetto a standard riconosciuti o disegni del cliente, previa conferma tecnica. Gli acquirenti devono fornire le dimensioni complete della connessione, inclusi lo schema dei bulloni, lo spessore della flangia e i requisiti della superficie di tenuta.

5. Il tubo può essere utilizzato in applicazioni di aspirazione?

Potenzialmente, a condizione che la costruzione selezionata sia specificatamente adatta alla pressione negativa richiesta. Il livello di vuoto necessario e qualsiasi rinforzo di supporto devono essere confermati prima dell'uso. Un tubo con capacità di scarico non deve essere automaticamente considerato idoneo al servizio di aspirazione.

6. Quali informazioni devono fornire gli acquirenti quando richiedono un preventivo?

Fornire il diametro interno richiesto, la lunghezza del tubo, il mezzo trasportato, la pressione di esercizio, i requisiti di vuoto se applicabili, l'intervallo di temperatura, lo standard della flangia, le condizioni di installazione, la quantità dell'ordine e i requisiti di ispezione. Disegni e fotografie possono aiutare a chiarire esigenze insolite di collegamento o installazione.

Come trovare una soluzione per tubi adatta?

Selezionando il dirittoTubo in gomma flangiato per carichi pesanti di grande diametroimplica il bilanciamento della capacità di flusso, della resistenza all'abrasione, del rinforzo, dei requisiti di pressione e vuoto, della compatibilità della flangia e di considerazioni sulla manutenzione. Un tubo flessibile attentamente specificato può aiutare a ridurre l'usura evitabile, semplificare i collegamenti delle apparecchiature e supportare operazioni di trasporto industriale più affidabili.

JIDONGDA offre configurazione e personalizzazione del tubo orientata all'applicazione in base ai requisiti del progetto. Sia che il tuo sistema gestisca liquami minerali, sabbia, ghiaia, sterili o altri mezzi compatibili, condividi le tue specifiche tecniche e le condizioni operative con il team di ingegneri.Contattacioggi per discutere la tua applicazione, richiedere un preventivo su misura e identificare una configurazione di tubo adatta alla tua attrezzatura e alle esigenze del tuo progetto.
