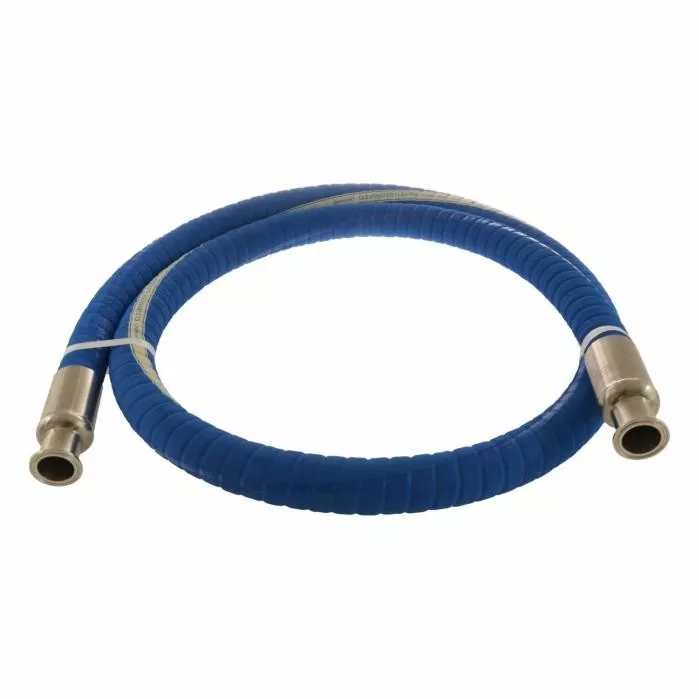

Tubo flessibile di aspirazione e scarico per impieghi gravosi

Il tubo di aspirazione e scarico per carichi pesanti JIDONGDA è progettato per sistemi di trasporto industriale ad alta intensità, garantendo un funzionamento stabile e continuo sia in modalità di aspirazione (pressione negativa) che di scarico (pressione positiva). La sua struttura composita rinforzata risolve efficacemente i problemi comuni dei tubi flessibili, come collasso in aspirazione, rapida usura, resistenza alla pressione insufficiente e invecchiamento precoce, e consente la gestione di fluidi difficili, tra cui liquami, acqua di mare, acque reflue e fluidi contenenti particelle solide. Il prodotto è ampiamente utilizzato in progetti ingegneristici su larga scala che richiedono un funzionamento prolungato e continuo.

Costruzione del prodotto

1. Strato interno resistente all'usura

Realizzato in gomma ad alta resistenza adatta al trasporto di acqua, fango, liquami minerali e fluidi contenenti particelle fini; è disponibile anche una versione con rivestimento in poliuretano rinforzato (PU).

2. Rinforzo in acciaio a spirale

Una spirale in acciaio ad alta resistenza incorporata fornisce un'affidabile resistenza al vuoto, prevenendo la deformazione o il collasso del tubo durante le operazioni di aspirazione.

3. Rinforzo multistrato

Strati multipli di tessuto tessile ad alta resistenza migliorano significativamente la resistenza alla trazione e all'alta pressione, rendendo il tubo adatto per applicazioni a media e alta pressione.

4. Strato esterno resistente agli agenti atmosferici

La gomma specializzata resistente agli agenti atmosferici fornisce protezione UV e resistenza all'abrasione e all'invecchiamento ambientale, garantendo durata in ambienti esterni o costieri difficili.

Applicazioni chiave

Adatto per un'ampia gamma di attività di trasporto industriale e ingegneristico: pompaggio di liquami minerari e acque reflue dei bacini di sterili; operazioni di trasferimento e dragaggio dell'acqua di mare portuale; sistemi di trasporto delle acque reflue municipali e di drenaggio delle inondazioni; fornitura di acqua circolante e fluidi di processo in impianti industriali; disidratazione e trasferimento di fluidi nei cantieri edili; irrigazione agricola, nonché progetti di deviazione e trasferimento dell'acqua.

Caratteristiche principali del prodotto

1. Applicazione versatile (aspirazione e mandata): compatibile sia con sistemi a vuoto che a pressione;

2. Rinforzo a spirale in acciaio: garantisce resistenza alla pressione negativa, impedendo collassi o deformazioni durante le operazioni di aspirazione;

3. Rivestimento interno resistente all'usura: adatto al trasporto a lungo termine di mezzi impegnativi contenenti particelle solide e impurità;

4. Resistenza all'alta pressione: soddisfa i requisiti per il funzionamento continuo in condizioni di pressione medio-alta;

5. Progettazione flessibile: consente l'installazione di condotte temporanee su terreni complessi;

6. Lunga durata: riduce la frequenza di sostituzione delle apparecchiature e abbassa i costi operativi.

Opzioni di personalizzazione

Adattabile a condizioni operative specifiche: rivestimento interno in poliuretano (PU) resistente all'usura; versioni resistenti alla corrosione dell'acqua di mare, resistenti agli oli e agli acidi/alcali (resistenti agli agenti chimici); versioni antistatiche e alimentari; supporto per vari tipi di connessione: flange standard DIN/ANSI/JIS o attacchi rapidi.

Principali vantaggi del prodotto

1. Costruzione composita durevole: progettata per carichi pesanti e funzionamento continuo 24 ore su 24, 7 giorni su 7;

2. Capacità combinate di aspirazione e scarico: migliora la flessibilità del sistema di ingegneria e riduce i costi di approvvigionamento;

3. Resistenza all'usura e agli urti: resiste efficacemente all'erosione del mezzo pompato e all'usura abrasiva esterna;

4. Ampia gamma di applicazioni: adatto per la gestione di supporti impegnativi in ​​vari settori;

5. Produzione personalizzabile: disponibile in grandi diametri, dimensioni non standard e realizzata su specifici requisiti tecnici;

6. Ampio utilizzo in progetti infrastrutturali, minerari e portuali in tutto il mondo.

Esempi pratici di applicazione

Esempio 1: progetto di trasporto degli sterili di miniera

In un grande impianto di estrazione dell'oro nella provincia di Shandong, i tubi di aspirazione e scarico per carichi pesanti precedentemente utilizzati si consumavano rapidamente a causa dell'erosione delle particelle solide e collassavano sotto pressione negativa, richiedendo una sostituzione mensile. Dopo il passaggio ai tubi di aspirazione e mandata rinforzati JIDONGDA con rivestimento in poliuretano resistente all'usura, il trasporto degli sterili è proseguito 24 ore su 24 senza problemi di collasso o perdite per un anno intero e i tempi di fermo delle apparecchiature sono stati ridotti dell'80%.

Esempio 2: progetto di dragaggio portuale

In un progetto di dragaggio in un porto marittimo nel sud della Cina, i tubi JIDONGDA, resistenti alla corrosione dell'acqua di mare, sono stati utilizzati insieme ad attrezzature di dragaggio per pompare e scaricare l'acqua di mare e il limo del fondale marino. Nonostante l'esposizione prolungata agli spruzzi del mare, al vento e alle onde, il rivestimento esterno dei tubi non ha mostrato segni di screpolature o invecchiamento dopo 18 mesi di funzionamento.

Domande frequenti

Q1: Il tubo di aspirazione e scarico per carichi pesanti JIDONGDA può essere utilizzato sia per operazioni di aspirazione che di scarico pressurizzato?

R1: Sì. Il prodotto è dotato di rinforzo interno a spirale in acciaio per resistenza alla pressione negativa e strati multipli di rinforzo in fibra per garantire resistenza all'alta pressione e allo scoppio. Il suo design è progettato sia per la modalità di aspirazione che per quella di scarico, consentendo il passaggio senza soluzione di continuità tra il pompaggio dell'acqua e il trasporto pressurizzato senza la necessità di cambiare i tubi, garantendo la compatibilità con varie apparecchiature tecniche mobili.

D2: Sono disponibili soluzioni specializzate per l'uso in acqua di mare o in ambienti chimicamente aggressivi?

R2: Sì. Offriamo design modificati resistenti alla nebbia salina e alla corrosione dell'acqua di mare per ambienti marini; varianti resistenti agli acidi e agli alcali per applicazioni chimiche; e modelli con rivestimento interno resistente all'olio per ambienti che coinvolgono prodotti petroliferi. Tutti i modelli specializzati mantengono le caratteristiche di alte prestazioni tipiche dei nostri prodotti standard per carichi pesanti.

Q3: Quali tipi di raccordi sono compatibili con questo prodotto?

R3: I tubi supportano due metodi di connessione principali: flange conformi agli standard internazionali (DIN, ANSI, JIS) per sistemi fissi e raccordi a connessione rapida per applicazioni che richiedono frequenti operazioni di montaggio e smontaggio. Durante l'installazione dei raccordi viene utilizzato un processo di vulcanizzazione integrale, garantendo che non si verifichino distacchi o perdite durante il funzionamento ad alta pressione.
