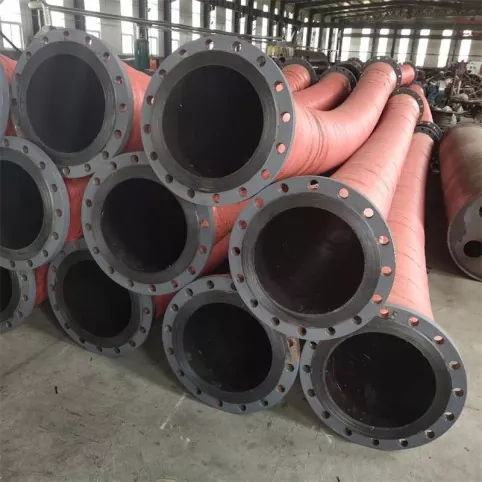

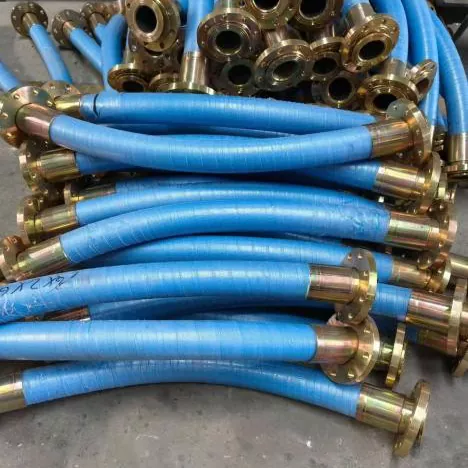

Tubo in gomma flangiato per aspirazione e mandata di grande diametro

Il tubo flessibile in gomma flangiato per aspirazione e scarico di grande diametro è un tipo di tubo industriale utilizzato per il trasporto flessibile di fluidi di grande portata. Risolve principalmente il collegamento, lo spostamento e l'adattamento delle condizioni di aspirazione/scarico tra tubazioni fisse e pompe, apparecchiature o sistemi di tubazioni mobili.

Secondo le informazioni sul prodotto esistenti, questa serie viene utilizzata principalmente per il trasporto di acqua, acqua di mare, liquami, liquami minerali, sabbia, ghiaia, sterili e alcuni liquidi industriali.

JIDONGDA Hose può configurare i prodotti in base alle specifiche dei clienti, ai parametri tecnici, ai disegni o alle condizioni operative effettive.

Durante l'acquisto, si consiglia di confermare il diametro interno, la lunghezza, la pressione di esercizio, il livello di vuoto, il fluido, la temperatura e lo standard della flangia per garantire che la struttura del tubo corrisponda al sistema di tubazioni effettivo.

Rispetto ai normali tubi utilizzati principalmente per il trasporto a pressione positiva, questo prodotto aggiunge un'opzione di supporto in filo di acciaio a spirale nella struttura, che può fornire supporto per applicazioni di aspirazione e vuoto.

Lo strato di rinforzo in tessuto multistrato/tessuto a corda viene utilizzato per resistere alla pressione di esercizio, mentre la gomma interna e la gomma esterna sono selezionate in base al mezzo, alla temperatura e all'ambiente operativo.

Principio di funzionamento e combinazione strutturale

Il tubo in gomma flangiato di aspirazione e mandata di grande diametro consente il trasporto dei fluidi attraverso la combinazione di:

Strato interno in gomma + Strato di rinforzo + Struttura a spirale in filo di acciaio (in base alla configurazione del modello) + Strato esterno in gomma + Flange terminali

Durante l'operazione di scarico, la pressione interna è supportata principalmente dallo strato di rinforzo.

Durante l'operazione di aspirazione o vuoto, la struttura a spirale in filo di acciaio fornisce supporto circonferenziale, contribuendo a ridurre il rischio di appiattimento e collasso del tubo.

Le flange terminali vengono utilizzate per collegamenti bullonati con pompe, valvole, tubazioni e altre apparecchiature.

Le specifiche della flangia possono essere confermate in base agli standard della tubazione in loco o ai disegni del cliente, riducendo i problemi di installazione causati da dimensioni di connessione non corrispondenti.

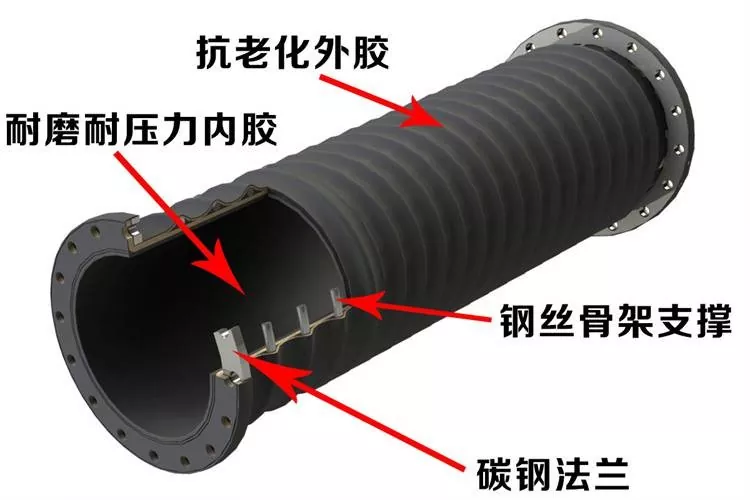

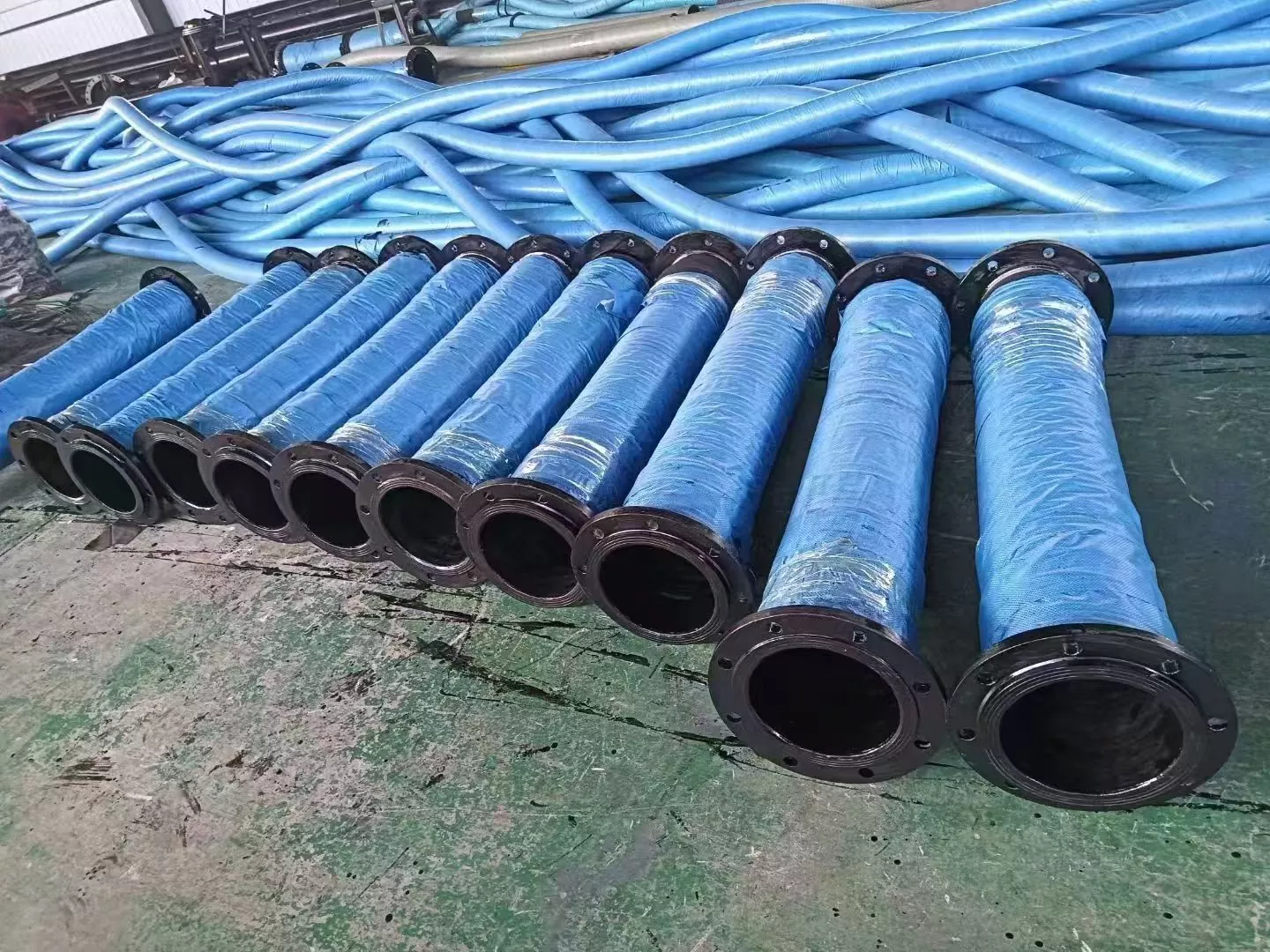

Illustrazione della struttura del prodotto

Struttura: gomma interna resistente all'usura, strato di rinforzo, struttura a spirale in filo di acciaio, gomma esterna e flangia in acciaio al carbonio

Descrizione della struttura principale

• Strato di gomma interno:
Contatta direttamente il mezzo di trasporto. I materiali in gomma idonei possono essere selezionati in base a mezzi quali acqua, liquame, liquame minerale, sabbia e ghiaia, nonché alle condizioni operative effettive.

• Strato di tessuto rinforzato:
Utilizza una struttura di rinforzo in tessuto/tessuto multistrato per resistere al carico di pressione principale.

• Struttura a spirale in filo di acciaio:
Utilizzato per soluzioni strutturali che richiedono aspirazione o trasporto a vuoto, fornendo supporto al corpo del tubo.

• Strato di gomma esterno:
Fornisce protezione esterna e può essere selezionato in base alla resistenza all'invecchiamento, alla resistenza all'abrasione e alle condizioni operative esterne.

• Flangia terminale:
Possono essere dotati di flange in acciaio al carbonio o acciaio inossidabile e abbinati secondo gli standard, le dimensioni o i disegni del cliente.

Vantaggi principali

Trasporto di grande diametro:
Disponibili in varie specifiche di grande diametro, adatte per il trasporto di fluidi di grande portata. L'effettiva gamma di diametri disponibili dovrà essere confermata in base ai requisiti tecnici.

Adattabilità di aspirazione e mandata:
A seconda della configurazione strutturale, può essere utilizzato per l'aspirazione dei fluidi, lo scarico o il trasporto combinato di aspirazione e scarico.

Comodo collegamento a flangia:
Le flange possono essere configurate secondo standard comuni come GB, DIN, ANSI, JIS, ASME e disegni del cliente.

Soluzioni opzionali resistenti all'usura:
Per mezzi abrasivi come liquame, liquame minerale, sabbia e ghiaia, è possibile selezionare strutture interne di gomma e di rinforzo adeguate in base alle condizioni di usura.

Connessione flessibile:
I tubi in gomma forniscono una certa adattabilità alla flessione e allo spostamento, adatti alle vibrazioni delle apparecchiature, allo spostamento della tubazione e alle condizioni di deviazione dell'installazione.

Personalizzato in base alle condizioni di lavoro:
Sono disponibili personalizzazioni OEM e non standard in base a diametro, lunghezza, pressione, vuoto, temperatura, materiale in gomma, specifiche della flangia e colore.

Specifiche tecniche

I seguenti parametri sono compilati dalle informazioni sul prodotto esistenti. Poiché diversi diametri, strutture, lunghezze e condizioni operative possono influenzare le prestazioni finali, per l'acquisto formale prevarranno i parametri/disegni tecnici confermati.

Nota di conferma delle specifiche:
Le informazioni originali sul prodotto contengono due diverse descrizioni della gamma di diametri: "DN100–DN1000" e "DN100–DN2000", mentre la tabella dei parametri corrente elenca fino a DN500. Per evitare informazioni incoerenti sul sito Web, si consiglia di confermare la gamma finale di fornitura di grande diametro in base alle effettive capacità di produzione e fornitura prima della pubblicazione.

Scenari applicativi

Estrazione mineraria

Utilizzato per il trasporto di liquami minerali, sterili e particelle contenenti liquami.

Per fluidi altamente abrasivi, il materiale interno in gomma e la struttura di rinforzo devono essere selezionati in base alla dimensione delle particelle, alla concentrazione, alla portata e alla pressione.

Dragaggio

Adatto per navi draganti, pompe per liquami, condotte di scarico del fango e alcuni sistemi di trasporto subacquei.

Può essere utilizzato per l'aspirazione e lo scarico di liquami, fanghi, sabbia e altri materiali.

Porti e terminal

Utilizzato in sistemi di trasporto di liquidi o materiali che richiedono capacità di grande diametro e connessioni flessibili.

Le specifiche della flangia possono essere configurate in base ai requisiti di connessione in loco.

Sabbia e ghiaia

Adatto al trasporto di sabbia, ghiaia, miscele acqua-sabbia, malta e altri materiali contenenti particelle.

Le strutture resistenti all'usura possono essere selezionate in base alle condizioni di abrasione effettive.

Industria siderurgica

Può essere utilizzato per il trasporto di acqua industriale, liquami, liquami minerali e alcuni fluidi industriali.

Adatto anche per collegamenti di tubazioni flessibili tra apparecchiature di grandi dimensioni.

Edilizia e ingegneria

A seconda del livello di pressione, del mezzo e della configurazione strutturale, può essere applicato in attrezzature edili e progetti di ingegneria per il trasporto di liquidi o materiali.

Trasferimento di materiali industriali

Adatto per sistemi di trasporto industriali quali energia, trattamento delle acque e apparecchiature ingegneristiche.

Sono disponibili soluzioni personalizzate in base ai fluidi e alle condizioni operative effettive.

Guida alla scelta e conferma d'acquisto

Quando si acquista un tubo in gomma flangiato per aspirazione e mandata di grande diametro, non è consigliabile fare un preventivo basato solo sul diametro interno.

Per i tubi di aspirazione e scarico, i requisiti di pressione del vuoto, abrasione media, temperatura e collegamento a flangia influenzeranno la configurazione della struttura finale e le prestazioni di servizio.

• Confermare prima il mezzo di trasporto:
Acqua, acqua di mare, liquame, liquame minerale, sterili, sabbia, ghiaia o altri mezzi industriali.

• Confermare le condizioni di lavoro:
Portata, pressione di esercizio, pressione di vuoto di esercizio, temperatura media, concentrazione media e dimensione delle particelle.

• Confermare i requisiti di installazione:
Diametro interno, lunghezza, requisiti di flessione/spostamento, standard della flangia, dimensioni della flangia e tipo di superficie di tenuta.

• Per applicazioni ad alta abrasione come liquami minerali, sterili e sabbia/ghiaia:
La soluzione interna in gomma resistente all'usura dovrebbe essere confermata.

• Per applicazioni di aspirazione o trasporto a vuoto:
È necessario specificare il livello di pressione del vuoto e confermare se è necessaria una struttura in filo di acciaio a spirale.

• Per progetti non standard:
Si consiglia di fornire disegni, campioni di vecchi tubi o dimensioni effettive dei collegamenti per conferma tecnica.

Precauzioni operative

· La pressione di esercizio, il livello di vuoto e la temperatura non devono superare l'intervallo consentito del modello di tubo confermato. Le limitazioni specifiche saranno soggette ai documenti di conferma tecnica del prodotto.

· Quando si trasportano mezzi abrasivi come sabbia e fanghi minerali, la struttura interna in gomma adatta deve essere selezionata in base alle effettive condizioni di usura e il corpo del tubo deve essere ispezionato regolarmente.

· Prima dell'installazione della flangia, controllare lo standard della flangia, la spaziatura dei fori dei bulloni, la superficie di tenuta e le dimensioni della connessione dei bulloni per evitare l'allineamento forzato durante l'installazione.

· Per le applicazioni di aspirazione, è necessario confermare i requisiti del vuoto e la configurazione del rinforzo in filo di acciaio a spirale. Se si verifica un appiattimento, un collasso o una deformazione anomali del tubo, interrompere l'uso del tubo e verificare le condizioni operative.

· Durante l'installazione e il trasporto, evitare urti inutili, schiacciamenti o trascinamenti sulle estremità della flangia per ridurre i danni alle parti di connessione e al corpo del tubo.

· Per fluidi chimici speciali, fluidi ad alta temperatura o condizioni operative non standard, fornire informazioni quali composizione del fluido e temperatura prima dell'acquisto. Il personale tecnico dovrà confermare la compatibilità dei materiali.

Manutenzione e gestione della vita utile

La durata effettiva dei tubi in gomma di grande diametro dipende dal mezzo di trasporto, dalla pressione, dal vuoto, dalla temperatura, dalla piegatura, dalle condizioni di installazione e dalla frequenza d'uso.

Pertanto, la manutenzione dovrebbe concentrarsi su:

Ispezione regolare + registrazioni delle condizioni operative + gestione tempestiva delle condizioni anomale

· Controlla regolarmente se lo strato di gomma esterno presenta crepe, usura anomala, rigonfiamenti o altri danni visibili.

· Controlla se l'area di connessione della flangia presenta allentamenti, perdite o deformazioni anomale.

· Controllare lo stato del tubo durante le operazioni di aspirazione e scarico, prestando attenzione ad appiattimenti, cedimenti o deformazioni anomali.

· Per mezzi abrasivi come liquami minerali e sabbia/ghiaia, registrare le condizioni di usura in base all'utilizzo effettivo come riferimento per la futura ottimizzazione della selezione.

· Quando il tubo è fuori servizio, evitare la compressione a lungo termine da parte di oggetti appuntiti. Durante la movimentazione e lo stoccaggio, ridurre al minimo le piegature e gli urti non necessari.

· Se si verificano pressioni anomale, perdite evidenti, danni strutturali o collegamenti anomali, interrompere l'utilizzo del tubo ed eseguire un'ispezione tecnica.

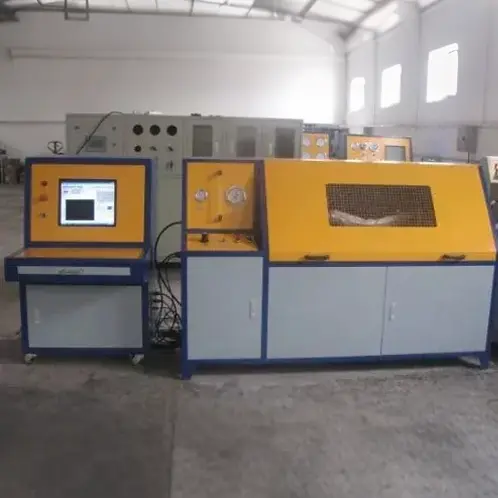

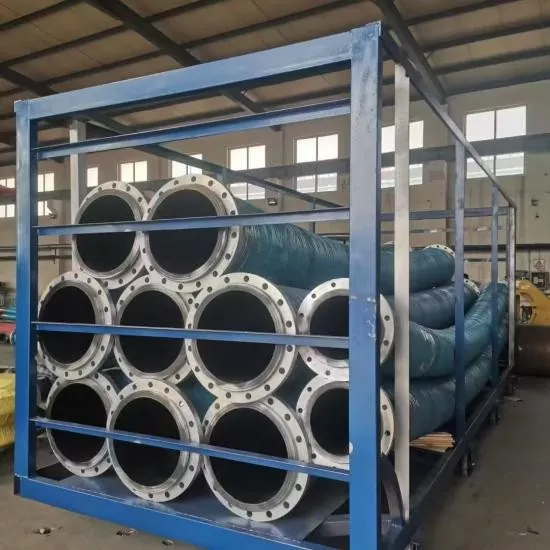

Controllo qualità e consegna

In base alle informazioni sul prodotto esistenti, i prodotti finiti possono essere ispezionati in base alle specifiche del prodotto e ai requisiti del cliente, tra cui:

· Aspetto

· Diametro interno

· Diametro esterno

· Lunghezza

· Dimensioni della flangia

· Pressione

· Vuoto/pressione negativa

· Durezza

· Prestazioni della gomma

Se i clienti hanno requisiti di test speciali, gli elementi di ispezione e gli standard di accettazione devono essere confermati prima dell'ordine.

Per i prodotti personalizzati, le specifiche, i requisiti della flangia, il livello di pressione, il livello di vuoto, il mezzo di trasporto e i requisiti di consegna possono essere confermati durante la fase di conferma tecnica.

Domande frequenti

1. Quali specifiche sono disponibili per i tubi flessibili in gomma di aspirazione e mandata di grande diametro?

Le informazioni sui parametri correnti elencano i diametri interni comuni tra cui DN100, DN150, DN200, DN250, DN300, DN400 e DN500 mm. Dimensioni maggiori possono essere tecnicamente confermate in base alle esigenze di progetto.

2. È possibile installare delle flange sul tubo?

SÌ. Il prodotto utilizza connessioni flangiate e può essere equipaggiato secondo gli standard GB, DIN, ANSI, JIS, ASME o secondo i disegni del cliente.

3. Può essere utilizzato per il trasporto di liquami minerali e sterili?

SÌ. In base alla concentrazione del liquame, alla dimensione delle particelle, alla portata, alla pressione e alla temperatura, è possibile selezionare strutture resistenti all'usura adeguate. La soluzione finale dovrà essere confermata in base alle condizioni operative effettive.

4. Può essere utilizzato per progetti di dragaggio?

SÌ. Il tubo può essere selezionato in base ai requisiti di mezzo, pressione, vuoto e metodo di installazione del sistema di dragaggio.

5. Può essere personalizzato in base ai disegni?

SÌ. I clienti possono fornire disegni, campioni o parametri tecnici dettagliati per confermare il corpo del tubo e la struttura della flangia.

6. Qual è il MOQ?

Il MOQ dipende dal tipo di prodotto, dalle specifiche, dalla lunghezza e dai requisiti di personalizzazione.

I prodotti standard possono supportare l'acquisto di piccoli lotti. La quantità specifica sarà confermata durante la quotazione.

7. È possibile fornire campioni?

Alcuni prodotti standard possono fornire campioni o supporto per i campioni. Il costo del campione e il costo del trasporto saranno confermati in base al prodotto specifico e alla situazione dell'ordine.

8. Qual è il tempo di consegna?

I prodotti standard richiedono solitamente 7–20 giorni lavorativi.

Per prodotti personalizzati, tubi flessibili di grande diametro e specifiche speciali, i tempi di consegna saranno confermati in base alla struttura, alla quantità e ai requisiti di produzione.

Prima dell'ordine verrà fornito un programma di consegna chiaro.

9. Come viene garantita la qualità per gli ordini all'ingrosso?

I controlli di qualità possono essere eseguiti in base alle specifiche del prodotto e ai requisiti del cliente, inclusi test su aspetto, dimensioni, flangia, pressione e vuoto.

Gli articoli di ispezione speciale devono essere confermati prima dell'acquisto.
