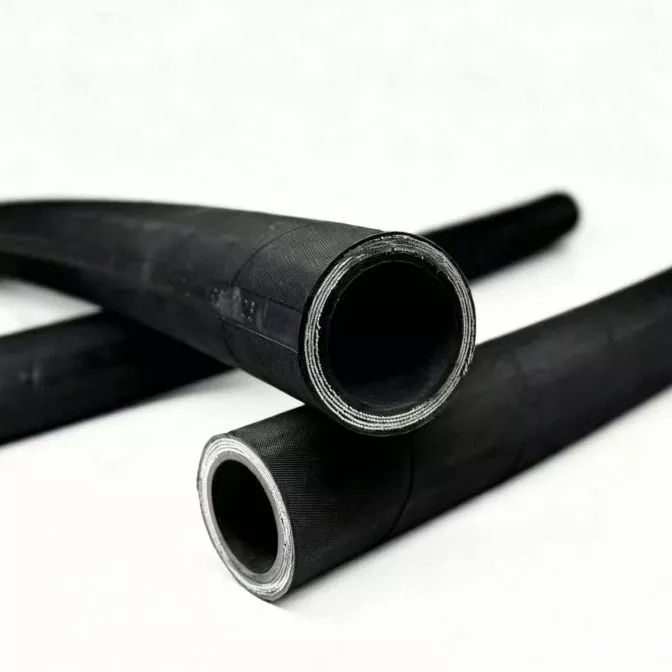

Tubo flessibile in gomma idraulica ad alta pressione

I tubi flessibili in gomma idraulica ad alta pressione vengono utilizzati per trasferire l'olio idraulico in macchinari e sistemi idraulici. Sono progettati con una camera d'aria, uno strato di rinforzo e una copertura esterna per soddisfare diversi requisiti di pressione e funzionamento.

JIDONGDA offre opzioni di tubi idraulici per macchine edili, macchine agricole, attrezzature minerarie e applicazioni industriali. Lunghezze personalizzate e gruppi di tubi flessibili sono disponibili in base alle specifiche del cliente.

Cos'è un tubo idraulico ad alta pressione?

Un tubo idraulico in gomma ad alta pressione è una tubazione flessibile a pressione utilizzata per il trasporto di olio idraulico o altri fluidi idraulici compatibili nei sistemi idraulici. Tipicamente è composto da una camera d'aria, uno strato di rinforzo e una copertura esterna.

Il tubo interno è a diretto contatto con il fluido trasportato, lo strato di rinforzo resiste al carico di pressione principale e la copertura esterna protegge il tubo da fattori ambientali esterni e danni meccanici.

A seconda delle diverse pressioni di esercizio, dei requisiti di impulso di pressione e degli ambienti operativi, i tubi idraulici in gomma ad alta pressione possono essere prodotti con diverse strutture di rinforzo.

Tubo idraulico intrecciato in filo di acciaio

I tubi idraulici intrecciati in filo di acciaio sono adatti per sistemi idraulici che richiedono collegamenti flessibili e prestazioni di pressione corrispondenti. A seconda dei modelli di prodotto specifici, possono soddisfare diversi valori di pressione e requisiti applicativi.

Tubo idraulico a spirale in filo di acciaio

I tubi idraulici a spirale in filo di acciaio sono progettati per sistemi idraulici che richiedono una pressione di esercizio specifica e prestazioni di impulso di pressione. Il loro campo di applicazione dipende dal modello del tubo, dal design della struttura di rinforzo e dai relativi risultati dei test.

La capacità di pressione dei tubi idraulici in gomma ad alta pressione non può essere determinata solo dall'aspetto, dal diametro o dal numero di strati di filo di acciaio. La selezione finale dovrebbe basarsi sul modello specifico del prodotto, sui parametri tecnici, sugli standard applicabili e sui risultati dei test.

Compatibilità dei fluidi idraulici

Perché è importante la compatibilità dei fluidi idraulici?

I sistemi idraulici utilizzano solitamente olio idraulico, ma apparecchiature diverse possono funzionare con tipi diversi di fluidi di lavoro.

Se il fluido idraulico è incompatibile con il materiale del tubo interno del tubo, potrebbe causare rigonfiamento, indurimento, rammollimento, screpolature o degrado delle prestazioni, che possono influire sulla durata di servizio del tubo e sulla sicurezza operativa.

Quando si seleziona un tubo dell'olio idraulico, è necessario confermare le seguenti informazioni:

· Tipo di fluido idraulico

· Composizione del fluido

· Temperatura di lavoro

· Pressione operativa

· Condizioni ambientali

Le informazioni di selezione comuni includono oli idraulici a base minerale, fluidi idraulici sintetici e altri mezzi idraulici specifici.

La compatibilità con fluidi diversi deve essere confermata in base alla formulazione effettiva, al materiale della camera d'aria e alle condizioni operative. Non si può presumere che lo stesso tubo idraulico sia adatto a tutti gli oli idraulici, fluidi sintetici o fluidi a base di acqua.

Se un sistema idraulico utilizza fluidi speciali, si consiglia di fornire il nome del fluido e le informazioni tecniche in modo che la compatibilità del materiale del tubo possa essere ulteriormente confermata.

Costruzione del tubo

Un tipico tubo idraulico in gomma ad alta pressione è solitamente costituito dai seguenti componenti:

01｜Camera d'aria

Il tubo interno entra direttamente in contatto con il fluido idraulico.

Le considerazioni principali includono:

· Resistenza all'olio

· Compatibilità dei fluidi

· Resistenza alla temperatura

· Flessibilità

Il materiale e lo spessore della camera d'aria devono essere selezionati in base al modello specifico del tubo e alle condizioni operative.

02｜Strato di rinforzo

Lo strato di rinforzo è una struttura chiave che determina la capacità di pressione del tubo.

A seconda della serie del prodotto e dei requisiti di pressione, il tubo può adottare strutture di rinforzo a spirale in filo di acciaio intrecciato o in filo di acciaio.

La selezione dovrebbe considerare:

· Pressione di esercizio

· Pressione di scoppio

· Requisiti di impulso di pressione

· Diametro del tubo

· Raggio di curvatura minimo

· Condizioni di installazione

Per i sistemi idraulici con frequenti variazioni di pressione, è inoltre necessario verificare se il tubo soddisfa le prestazioni di impulso di pressione richieste.

03｜Copertura esterna

La copertura esterna fornisce protezione esterna alla struttura di rinforzo.

A seconda dell’ambiente operativo, potrebbe essere necessario considerare i seguenti fattori:

· Resistenza all'abrasione

· Resistenza agli agenti atmosferici

· Resistenza a oli e grassi

· Resistenza all'ozono

· Protezione meccanica

04｜Raccordi idraulici e assemblaggio di tubi flessibili

I tubi idraulici in gomma ad alta pressione possono essere dotati di raccordi adeguati in base ai requisiti di collegamento dell'apparecchiatura per formare un gruppo di tubi idraulici.

Le opzioni di montaggio disponibili includono:

· Raccordi dritti

· Raccordi a gomito a 45°

· Raccordi a gomito a 90°

· Raccordi con filettatura metrica

· Raccordi filettati BSP

· Raccordi JIC

· Raccordi ORFS

· Raccordi flangiati

Il tipo specifico di raccordo, le specifiche della filettatura, il metodo di tenuta e i parametri di crimpatura devono essere confermati in base alle interfacce delle apparecchiature e ai requisiti del prodotto.

I parametri del tubo flessibile, dei raccordi e della crimpatura devono essere considerati come un sistema di assemblaggio abbinato. Specifiche diverse dei componenti non devono essere mescolate in modo casuale.

Specifiche tecniche

Pressione e temperatura di esercizio

La pressione di esercizio, la pressione di scoppio e la temperatura di esercizio sono parametri tecnici diversi e non possono sostituirsi a vicenda.

La pressione di esercizio consentita di un tubo flessibile è influenzata da fattori quali diametro interno, struttura di rinforzo, modello del prodotto, temperatura e condizioni operative. Quando la temperatura aumenta, potrebbe essere necessario regolare di conseguenza la pressione di esercizio consentita di alcuni tubi.

Per i sistemi idraulici con impulsi di pressione continui o frequenti, è inoltre necessario verificare se le prestazioni dell'impulso di pressione soddisfano i requisiti dell'apparecchiatura.

Pertanto, gli acquirenti dovrebbero selezionare il modello di tubo appropriato in base all'applicazione effettiva e confermare le prestazioni finali in base ai dati tecnici del prodotto e ai risultati dei test effettivi.

Applicazioni tipiche

Macchine edili: escavatori, caricatori, gru e altre apparecchiature idrauliche.

Macchine agricole: trattori, mietitrici e attrezzature agricole.

Attrezzature industriali: presse idrauliche, centraline e macchinari industriali.

Attrezzature minerarie — Sistemi idraulici che operano in ambienti industriali difficili.

Attrezzature per la movimentazione dei materiali: carrelli elevatori, attrezzature di sollevamento e altre applicazioni idrauliche.

Il tubo deve essere selezionato in base alle condizioni operative dell'apparecchiatura.

Certificazioni e documenti aziendali

Certificazione del Sistema di Gestione della Qualità

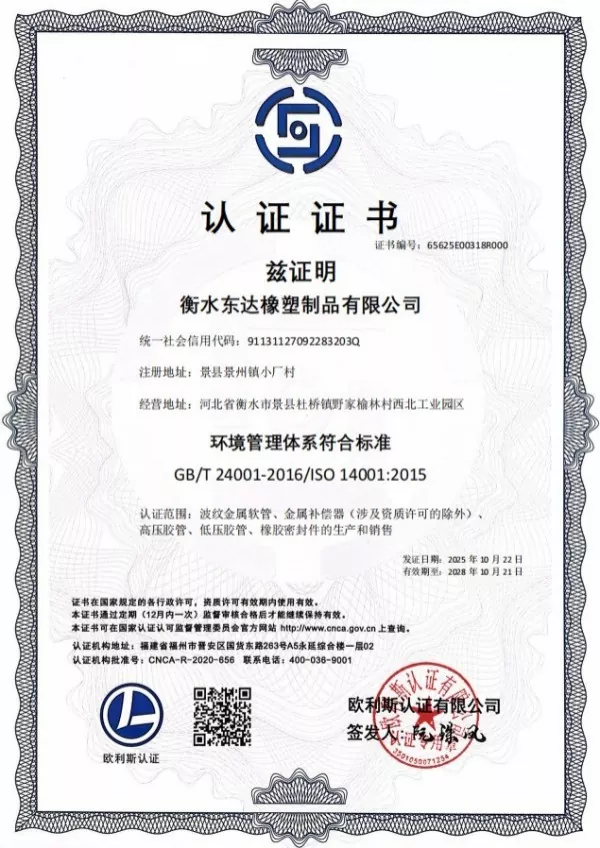

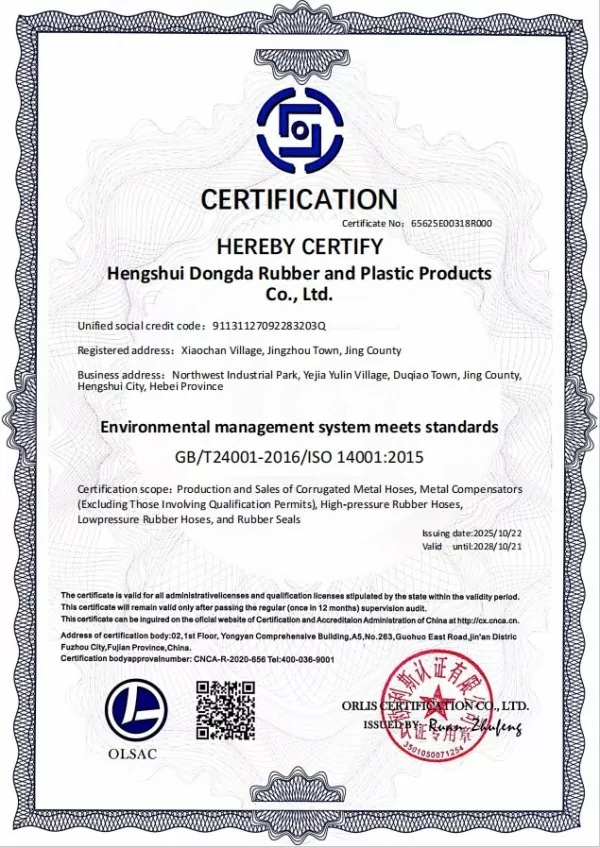

Certificazione del Sistema di Gestione Ambientale

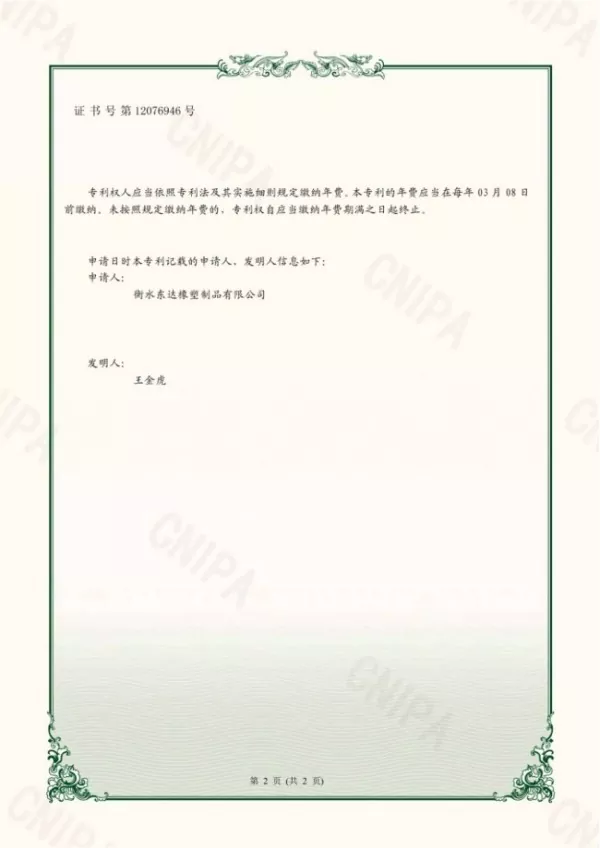

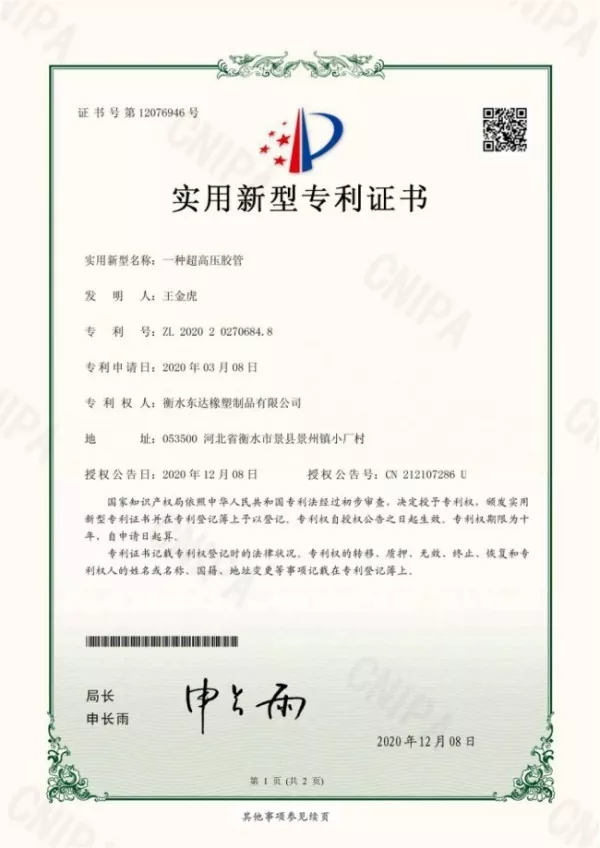

Certificato di brevetto per tubo idraulico ad alta pressione

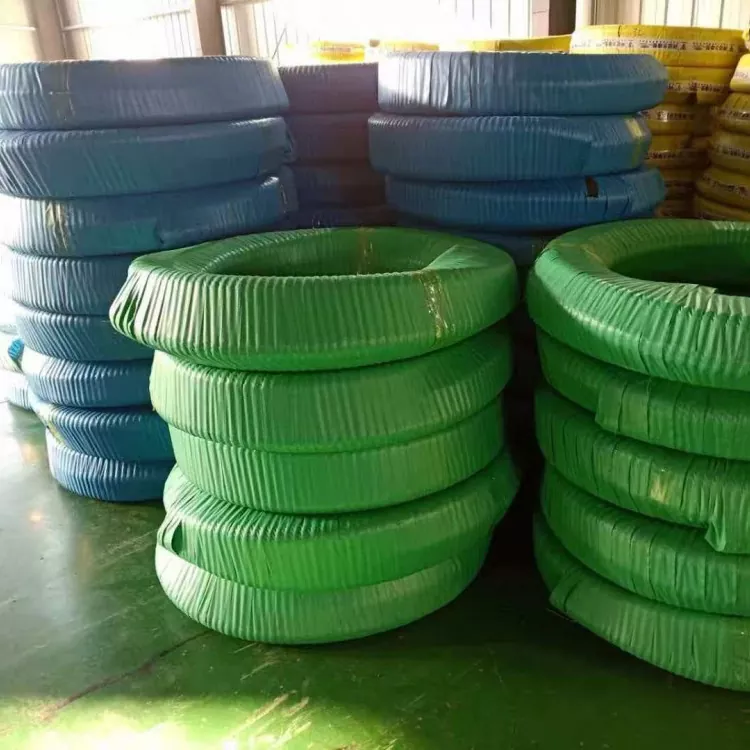

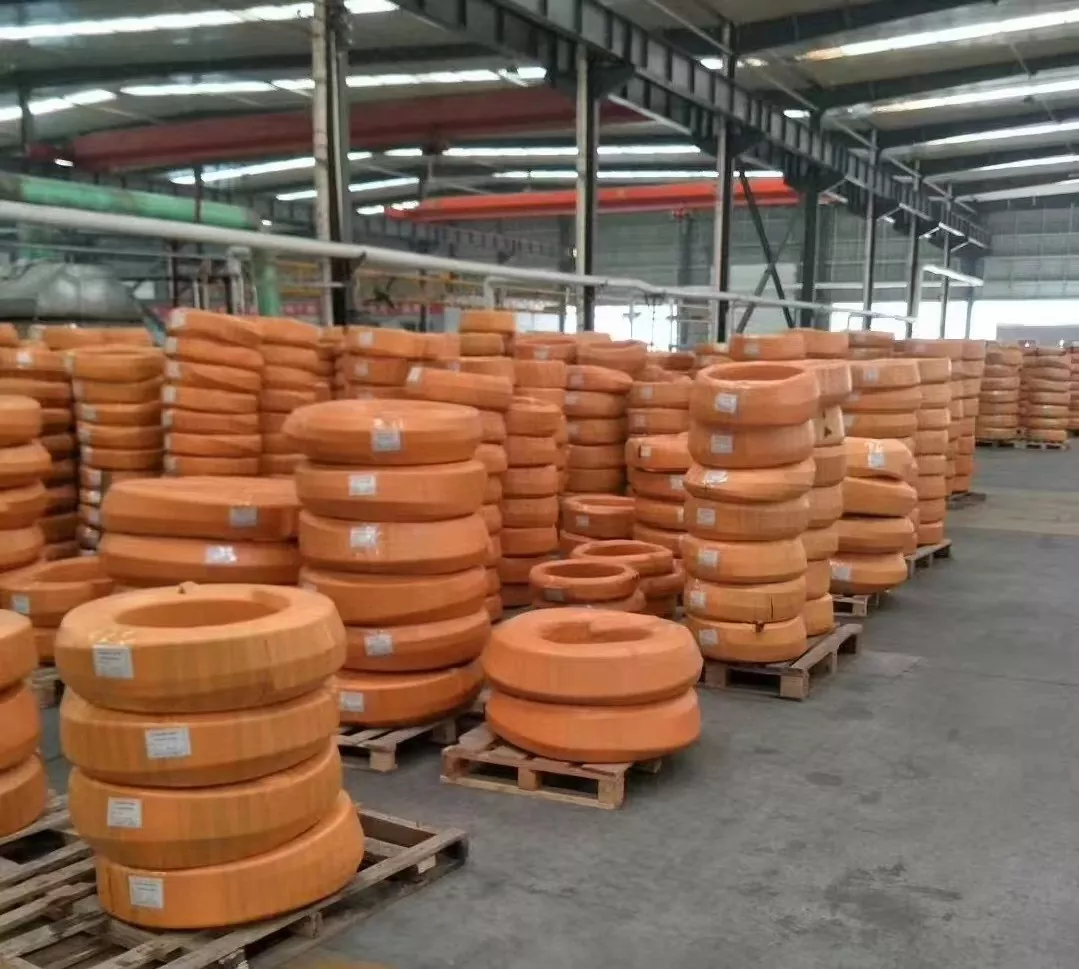

Capacità di fabbrica e di produzione

Perché scegliere i tubi JIDONGDA?

JIDONGDA fornisce tubi idraulici per diverse applicazioni industriali e può coordinare l'approvvigionamento dei prodotti in base alle esigenze del cliente.

· Opzioni di tubi in filo di acciaio intrecciato e a spirale

· Dimensioni e lunghezze personalizzate

· Raccordi idraulici e tubi flessibili

· Specifiche OEM e non standard

· Corrispondenza dei prodotti basata su disegni o campioni

· Soluzioni di fornitura flessibili per diversi progetti

Installazione e manutenzione

· Seleziona la pressione nominale corretta per il tuo sistema idraulico.

· Confermare la compatibilità tra il fluido idraulico e il materiale del tubo.

· Evitare piegature, torsioni e abrasioni esterne eccessive.

· Utilizza raccordi compatibili e le specifiche di crimpatura corrette.

· Ispezionare regolarmente eventuali crepe, rigonfiamenti, perdite e raccordi danneggiati.

Smettere di utilizzare un tubo danneggiato e seguire le procedure di sicurezza del produttore dell'attrezzatura prima dell'ispezione o della sostituzione.

Domande frequenti

Q1. A cosa serve un tubo idraulico ad alta pressione?

I tubi idraulici ad alta pressione vengono utilizzati per trasferire olio idraulico o fluidi idraulici compatibili nei sistemi idraulici, tra cui macchine edili, attrezzature industriali, macchine agricole e altre applicazioni idrauliche.

Q2. Qual è la differenza tra i tubi idraulici intrecciati e quelli a spirale?

I tubi flessibili in filo di acciaio intrecciato e a spirale in filo di acciaio utilizzano strutture di rinforzo diverse. I valori di pressione, la flessibilità e le prestazioni dell'impulso di pressione dipendono dal design specifico del prodotto e dalle specifiche applicabili.

Q3. Quale pressione di esercizio può sopportare il tuo tubo idraulico?

La pressione di esercizio consentita dipende dalla serie del tubo, dal diametro interno, dalla struttura di rinforzo e dalle condizioni operative. Si prega di fornire la pressione richiesta e le dimensioni del tubo per la selezione del modello.

Q4. Potete fornire tubi idraulici con raccordi?

SÌ. I gruppi di tubi idraulici possono essere forniti in base alle specifiche di tubi e raccordi compatibili, in base alla disponibilità del prodotto e ai requisiti di personalizzazione.

Q5. Quali fluidi idraulici sono compatibili con i vostri tubi?

La compatibilità dipende dal tipo di fluido idraulico, dal materiale della camera d'aria, dalla temperatura e dalle condizioni operative. Si prega di fornire il nome del fluido e le informazioni tecniche pertinenti per conferma.

Q6. Potete personalizzare la lunghezza del tubo e i raccordi?

SÌ. Lunghezze personalizzate e raccordi compatibili possono essere valutati in base a disegni, campioni o specifiche tecniche del cliente.

D7. Fornite la fornitura di tubi idraulici OEM?

SÌ. La fornitura OEM e le soluzioni di prodotto personalizzate sono disponibili in base alle specifiche del prodotto confermate e ai requisiti dell'ordine.

Q8. Quali informazioni sono necessarie per un preventivo per un tubo idraulico?

Consigliamo di fornire:

Diametro interno + Pressione di esercizio + Fluido idraulico + Temperatura + Lunghezza + Tipo di raccordo + Quantità

D9. Come scelgo il giusto fornitore di tubi idraulici ad alta pressione?

Scegli un fornitore che possa aiutarti a verificare i valori nominali di pressione, la compatibilità dei fluidi, la struttura di rinforzo, le specifiche dei raccordi e la documentazione del prodotto. La selezione finale dovrebbe basarsi sulle condizioni operative effettive e sulle specifiche del prodotto confermate.

Q10. Quali standard sono disponibili per i vostri tubi idraulici?

I tubi idraulici possono essere progettati o forniti secondo gli standard SAE o EN applicabili, a seconda della serie di prodotti effettiva. Si prega di specificare lo standard richiesto in modo che la conformità del prodotto possa essere confermata.
