Quando apparecchiature di grandi dimensioni, unità di pompaggio, tubazioni o sistemi mobili richiedono un trasferimento di fluidi affidabile pur consentendo vibrazioni e movimento, ilTubo flessibile in gomma flangiato di grande diametrodaJIDONGDAfornisce una pratica soluzione di connessione. Progettato attorno a un corpo di tubo flessibile in gomma, una struttura di rinforzo e estremità flangiate, può essere configurato per acqua, acqua di mare, liquami, liquami minerali, sabbia, ghiaia, sterili e altri mezzi industriali adatti.
I sistemi di tubazioni di grande diametro spesso affrontano sfide che le tubazioni rigide non possono facilmente affrontare. Le vibrazioni della pompa, lo spostamento dell'apparecchiatura, la deviazione dell'installazione e l'assemblaggio ripetuto possono creare ulteriore stress attorno ai punti di connessione. Un tubo flessibile in gomma può fornire una sezione flessibile controllata tra l'attrezzatura e le tubazioni mantenendo la capacità di trasporto richiesta.
La soluzione di JIDONGDA combina un corpo del tubo in gomma con strati di rinforzo e collegamenti a flangia. A seconda delle condizioni operative, la struttura può includere tessuto rinforzato e supporto in filo di acciaio a spirale per applicazioni che richiedono requisiti di pressione o vuoto. Le dimensioni della flangia possono anche essere adattate agli standard comuni o ai disegni del cliente, rendendo il tubo adatto a progetti industriali personalizzati.
Sommario
- Che cos'è un tubo flessibile in gomma flangiato di grande diametro?
- Perché la flessibilità è importante nei grandi sistemi di condutture?
- Come è costruito il tubo?
- Quali sono i vantaggi principali?
- Dove viene comunemente utilizzato?
- Quali parametri tecnici dovrebbero considerare gli acquirenti?
- In che modo gli acquirenti dovrebbero selezionare il tubo giusto?
- Come può essere supportata la durata di servizio?
- Domande frequenti
- Conclusione

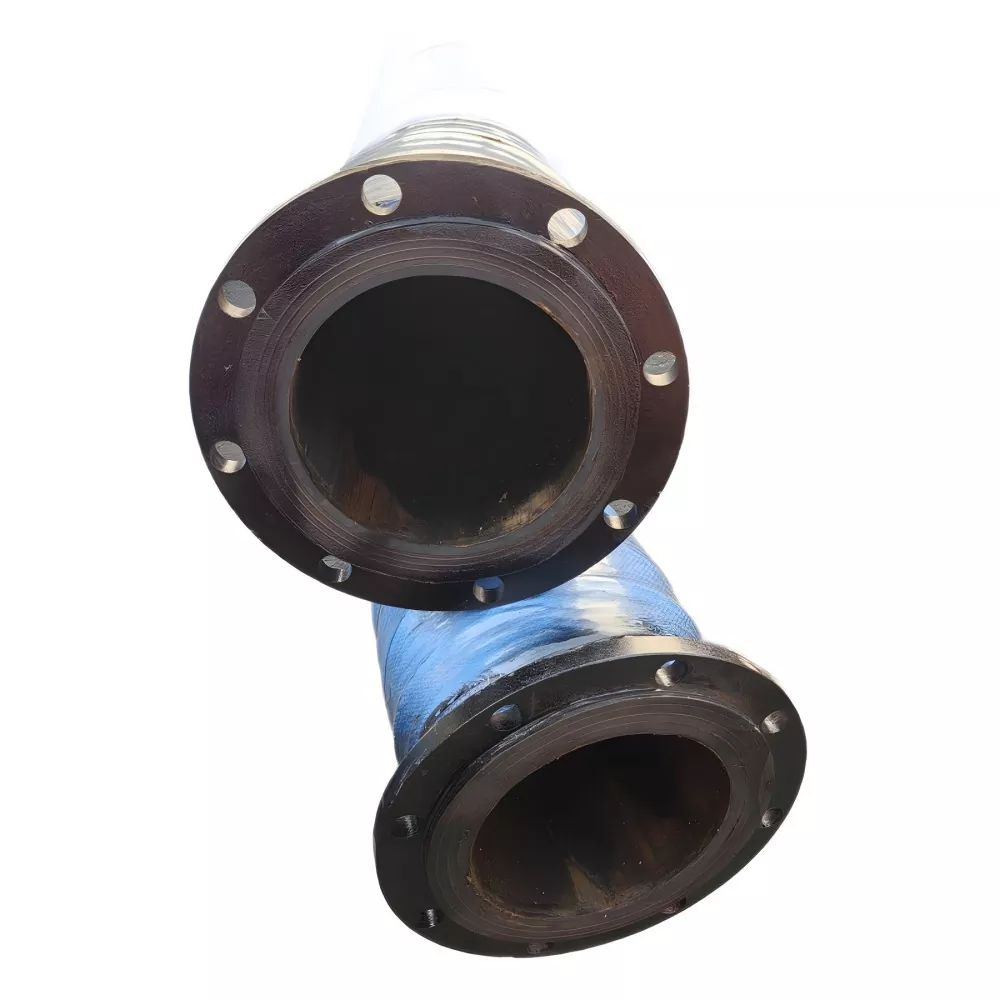

Che cos'è un tubo flessibile in gomma flangiato di grande diametro?
Un tubo flessibile in gomma flangiato di grande diametro è un tubo flessibile industriale progettato per trasportare fluidi o mezzi contenenti particelle e allo stesso tempo fungere da collegamento flessibile tra apparecchiature e tubazioni fisse o mobili.
A differenza di un collegamento completamente rigido, il corpo del tubo in gomma può sopportare un certo grado di flessione e spostamento. Le flange installate su entrambe le estremità forniscono una connessione bullonata con pompe, valvole, tubazioni, serbatoi o altre apparecchiature. Questa combinazione rende il tubo particolarmente utile laddove sono importanti sia la capacità di trasporto che la flessibilità di connessione.
A seconda del progetto, il tubo può essere configurato per acqua, acqua di mare, liquami, liquami minerali, sabbia e ghiaia, sterili e fluidi industriali selezionati. Per i materiali abrasivi, la mescola di gomma interna e la struttura di rinforzo devono essere selezionate in base al mezzo effettivo e alle condizioni operative.
Perché la flessibilità è importante nei grandi sistemi di condutture?
Le grandi condotte industriali non sono sempre esposte a condizioni statiche. Le pompe generano vibrazioni, le apparecchiature mobili cambiano posizione e le tolleranze di installazione possono provocare un leggero disallineamento tra i componenti collegati. Se questi movimenti vengono trasferiti direttamente alle tubazioni rigide, si possono sviluppare ulteriori sollecitazioni attorno ai giunti e alle interfacce delle apparecchiature.
Un tubo flessibile in gomma crea una sezione flessibile all'interno della tubazione. La sua capacità di piegarsi e adattarsi a determinati spostamenti può contribuire a rendere le connessioni delle apparecchiature più adattabili alle condizioni operative reali.
- Aiuta ad assorbire le vibrazioni dell'attrezzatura.
- Consente un certo spostamento della tubazione.
- Fornisce flessibilità riguardo ai collegamenti delle apparecchiature.
- Può semplificare le connessioni dove lo spazio di installazione è limitato.
- Supporta applicazioni che richiedono la rimozione dell'apparecchiatura o l'installazione ripetuta.
- Può essere configurato per diversi supporti e condizioni operative.
Il raggio di curvatura, l'intervallo di spostamento, la pressione nominale e il metodo di installazione effettivi consentiti devono sempre essere confermati rispetto alla costruzione specifica del tubo e ai requisiti di progetto.
Come è costruito il tubo?
Le prestazioni di un tubo in gomma di grande diametro dipendono dall'interazione tra lo strato di gomma interno, il rinforzo, lo strato di gomma esterno e le connessioni terminali. Una struttura adeguatamente selezionata aiuta il tubo a resistere alle condizioni meccaniche e ambientali previste durante il servizio.
Strato di gomma interno
Lo strato interno di gomma è a diretto contatto con il mezzo trasportato. La sua formulazione dovrebbe quindi essere selezionata in base alle caratteristiche del materiale trasportato, in particolare quando il sistema tratta fanghi abrasivi, particelle minerali, acqua di mare o altri mezzi impegnativi.
Strato di tessuto rinforzato
Gli strati di tessuto rinforzato aiutano a sostenere la struttura del tubo e a sopportare i carichi di pressione. Il progetto del rinforzo dovrebbe corrispondere al diametro, alla pressione, alla lunghezza e alle condizioni operative richieste.
Rinforzo in filo di acciaio a spirale
Quando è richiesto il supporto dell'aspirazione o del vuoto, è possibile incorporare una struttura di rinforzo in filo di acciaio a spirale. Questa configurazione dovrebbe essere specificata in base alle effettive condizioni di vuoto piuttosto che selezionata esclusivamente sulla base del diametro del tubo.
Strato di gomma esterno
Lo strato di gomma esterno fornisce protezione contro l'esposizione ambientale e contribuisce alla resistenza del tubo all'invecchiamento esterno e alle condizioni operative.
Estremità flangiate
Le flange forniscono un pratico collegamento bullonato tra il tubo e la tubazione o l'attrezzatura circostante. JIDONGDA può configurare acciaio al carbonio, acciaio inossidabile o altri materiali per flange in base all'applicazione, allo standard o al disegno del cliente.
Quali sono i vantaggi principali?
La scelta del tubo flessibile appropriato può risolvere diverse sfide comuni nei sistemi di trasporto di grande diametro. I principali vantaggi includono:
- Capacità di connessione flessibile:Il corpo in gomma consente determinate flessioni e spostamenti, rendendolo adatto per interfacce di apparecchiature soggette a vibrazioni o movimento.
- Trasporto di grandi flussi:Un ampio diametro interno può supportare il trasferimento di volumi elevati laddove le condizioni del progetto richiedono una maggiore capacità di flusso.
- Comoda integrazione della flangia:Le estremità flangiate possono essere abbinate agli standard comuni o personalizzate secondo i disegni tecnici.
- Rinforzo adattabile:Il rinforzo in tessuto e le strutture opzionali in filo di acciaio a spirale possono essere selezionati in base ai requisiti di pressione e vuoto.
- Adattabilità dei media:È possibile selezionare mescole di gomma interne adatte per acqua, liquame, liquame minerale, sabbia, ghiaia e altri mezzi specificati.
- Flessibilità OEM e ODM:Diametro, lunghezza, pressione, vuoto, temperatura, configurazione della flangia, mescola di gomma e colore possono essere personalizzati per applicazioni non standard.
Dove viene comunemente utilizzato?
L'applicazione di un tubo flessibile flangiato di grande diametro si estende a tutti i settori in cui sono richiesti il trasferimento di materiali di grandi volumi e collegamenti flessibili per apparecchiature.
| Industria | Applicazione tipica | Considerazione chiave |
|---|---|---|
| Estrazione mineraria | Trasporto di liquami minerali e sterili | Abrasione, dimensione delle particelle, concentrazione, pressione |
| Dragaggio | Trasferimento di liquami, fanghi e sabbia | Vuoto, abrasione, portata, flessibilità |
| Porti | Trasporto di liquidi e materiali a grande portata | Diametro, compatibilità media, adattamento alla flangia |
| Sabbia e ghiaia | Miscele acqua-sabbia e trasporto di particelle | Resistenza all'usura e rinforzo |
| Macchine edili | Collegamenti flessibili per pompe e tubazioni mobili | Movimento, flessione dello spazio, pressione |
| Trasporto industriale | Acqua industriale, liquami e mezzi idonei | Temperatura, pressione, mescola di gomma |
Per progetti che coinvolgono mezzi specializzati o condizioni operative severe, gli acquirenti devono fornire informazioni dettagliate sull'applicazione prima di finalizzare la costruzione del tubo.
Quali parametri tecnici dovrebbero considerare gli acquirenti?
Un tubo non deve essere selezionato esclusivamente in base al diametro nominale. Una specifica completa deve considerare i requisiti meccanici, chimici, termici e di connessione dell'applicazione.
| Parametro | Perché è importante |
|---|---|
| Diametro interno | Determina il passaggio del flusso disponibile e la dimensione della connessione. |
| Lunghezza | Influisce sulla geometria di installazione, sulla tolleranza di movimento e sulle condizioni di flessione. |
| Pressione di esercizio | Determina il rinforzo richiesto e la struttura complessiva del tubo. |
| Vuoto funzionante | Importante per le applicazioni di aspirazione e la scelta delle strutture di supporto del vuoto. |
| Temperatura di lavoro | Determina se la mescola di gomma selezionata è adatta al mezzo e all'ambiente. |
| Mezzo di trasporto | Influenza la scelta della mescola di gomma e i requisiti di resistenza all'usura. |
| Portata | Aiuta a determinare il diametro e la configurazione operativa appropriati. |
| Norma della flangia | Garantisce la compatibilità con l'attrezzatura o la tubazione di accoppiamento. |
Le informazioni sul prodotto JIDONGDA indicano che le connessioni flangiate possono essere configurate secondo GB, DIN, ANSI, JIS, ASME o disegni del cliente. Le specifiche finali dovrebbero essere confermate sulla base del progetto reale piuttosto che desunte da una descrizione generale del catalogo.
In che modo gli acquirenti dovrebbero selezionare il tubo giusto?
Per i team di acquisto industriale, fornire informazioni operative complete in fase di preventivo può rendere più efficiente la conferma tecnica. Una scheda tecnica utile dovrebbe includere:
- Diametro interno richiesto.
- Lunghezza totale del tubo.
- Pressione di esercizio normale e massima.
- Livello di vuoto richiesto per il servizio di aspirazione.
- Tipo di mezzo di trasporto.
- Temperatura operativa e ambiente.
- Portata richiesta.
- Intervallo di flessione o spostamento richiesto.
- Standard e dimensioni della flangia.
- Quantità richiesta e destinazione di consegna.
Le applicazioni abrasive richiedono informazioni aggiuntive. Ad esempio, i progetti relativi ai liquami minerali dovrebbero identificare la dimensione e la concentrazione delle particelle in modo che la gomma interna e la struttura di rinforzo possano essere valutate in modo appropriato.
Gli acquirenti possono anche esaminare soluzioni correlate come tubi in gomma flangiati di grande diametro, tubi in gomma per dragaggio di grande diametro e altre soluzioni di tubi in gomma di grande diametro quando confrontano i diversi requisiti delle condutture.
Come può essere supportata la durata di servizio?
Una corretta installazione e un'ispezione regolare sono importanti per mantenere le prestazioni di qualsiasi tubo in gomma industriale. Anche un tubo correttamente progettato può subire danni prematuri se installato in modo errato o utilizzato al di fuori dei limiti confermati.
- Non superare la pressione di esercizio, il livello di vuoto o l'intervallo di temperatura confermati.
- Evitare di allungare con forza, torcere o piegare bruscamente il tubo durante l'installazione.
- Controllare la superficie esterna in gomma per eventuali crepe, rigonfiamenti, tagli e usura anomala.
- Ispezionare i collegamenti flangiati per individuare eventuali perdite e segni di allentamento.
- Monitorare i tubi utilizzati con mezzi abrasivi per individuare eventuali modelli di usura insoliti.
- Interrompere il funzionamento e rivalutare le condizioni di lavoro se si osservano danni strutturali o collasso anomalo del tubo.
L'installazione dovrebbe inoltre garantire che le superfici della flangia, i fori dei bulloni, le superfici di tenuta e i componenti di accoppiamento siano correttamente allineati. Il tubo non deve essere forzato in una posizione che crei uno stress meccanico inutile.
Domande frequenti
Quali sono i principali vantaggi di un tubo flessibile in gomma flangiato di grande diametro?
I suoi vantaggi principali sono la combinazione di capacità di trasporto di grande diametro e capacità di connessione flessibile. Può essere utilizzato laddove è necessario tenere conto delle vibrazioni delle apparecchiature, dello spostamento della tubazione, della deviazione dell'installazione o del movimento delle apparecchiature mobili.
JIDONGDA può produrre la flangia secondo i disegni del cliente?
SÌ. Le configurazioni della flangia possono essere confermate in base agli standard applicabili, alle dimensioni, ai requisiti di connessione o ai disegni del cliente. Anche il materiale della flangia può essere selezionato in base ai requisiti del progetto.
Questo tipo di tubo può essere utilizzato per liquami minerali?
SÌ. Può essere configurato per applicazioni con liquami minerali. Tuttavia, è necessario fornire dimensioni delle particelle, concentrazione dell'impasto liquido, portata, pressione, temperatura e condizioni di usura in modo da poter valutare la mescola di gomma interna e la struttura di rinforzo appropriate.
È possibile personalizzare il tubo per applicazioni non standard?
SÌ. La personalizzazione può coprire diametro, lunghezza, pressione, pressione del vuoto, temperatura, configurazione della flangia, mescola di gomma e colore. Disegni del cliente, campioni o parametri tecnici dettagliati possono essere utilizzati durante la conferma delle specifiche.
Quali informazioni devo fornire quando richiedo un preventivo?
Le informazioni più utili includono diametro interno, lunghezza, pressione di esercizio, requisiti di vuoto, mezzo di trasporto, temperatura, portata, requisiti di piegatura o spostamento, standard della flangia, dimensioni della flangia, quantità e destinazione.
Qual è il tempo di consegna tipico?
I prodotti standard possono generalmente essere organizzati entro circa 7-20 giorni lavorativi, mentre i prodotti personalizzati e le specifiche speciali devono essere confermati in base alle effettive esigenze dell'ordine.
Conclusionee
Un tubo flessibile di grande diametro ben selezionato può fornire un collegamento efficace tra tubazioni ad alta capacità e apparecchiature in cui sono coinvolti movimento, vibrazioni, deviazione dell'installazione o fluidi impegnativi. La combinazione di struttura in gomma flessibile, strati di rinforzo e connessioni flangiate rende questo tubo adatto per un'ampia gamma di applicazioni minerarie, di dragaggio, portuali, edili, di sabbia e ghiaia e di trasporto industriale.
JIDONGDA supporta configurazioni personalizzate in base a diametro, lunghezza, pressione, vuoto, temperatura, mezzo di trasporto, requisiti della flangia e mescola di gomma. Per i progetti in cui le specifiche del tubo standard non possono corrispondere completamente alle condizioni di installazione, fornire informazioni tecniche complete consente di valutare in modo più accurato la struttura del tubo e la configurazione della connessione. Se stai cercando una soluzione affidabile per una connessione di tubazioni impegnativa,contattacicon i tuoi disegni, parametri operativi o requisiti di progetto per discutere una soluzione di tubi flessibili personalizzata adatta con JIDONGDA.
