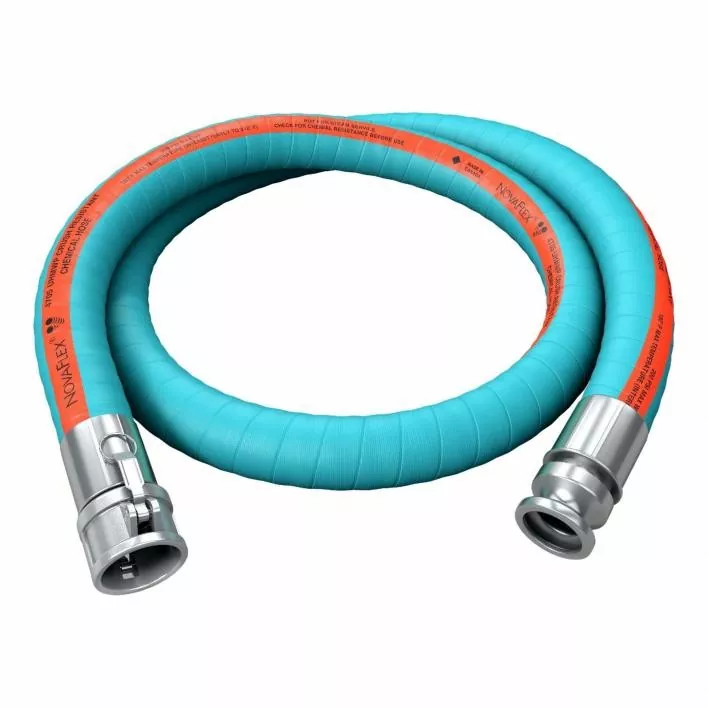

Tubo flessibile chimico per alte temperature di grande diametro

Il tubo flessibile chimico ad alta temperatura JIDONGDA di grande diametro è un tubo flessibile ad alte prestazioni progettato specificamente per ambienti industriali estremi, adatto per il trasporto di fluidi ad alta temperatura e altamente corrosivi. La struttura composita multistrato offre una combinazione di resistenza chimica, resistenza al calore ed elevata flessibilità. Questi prodotti rappresentano un'eccellente alternativa ai tubi metallici rigidi e sono ampiamente utilizzati in applicazioni quali la produzione chimica, il trasporto di sostanze chimiche pericolose e la pulizia ad alta temperatura, dimostrando affidabilità negli ambienti più esigenti e difficili.

Design del prodotto e materiali utilizzati

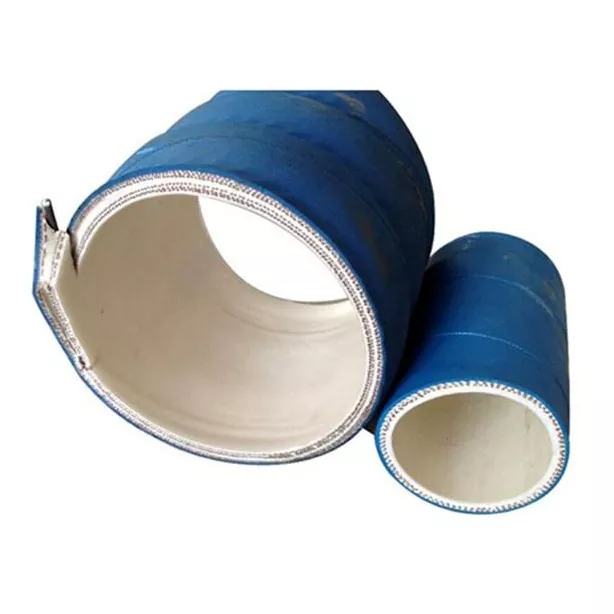

Il tubo per alte temperature chimiche di grande diametro ha un design multistrato, adattabile a requisiti specifici; la scelta dei materiali viene effettuata tenendo conto del tipo di mezzo trasportato, della temperatura e della pressione, che garantisce stabilità strutturale e protezione affidabile:

1. Strato interno: PTFE/FEP/EPDM (selezionato individualmente in base all'ambiente; resistente alla corrosione e permeabile)

2. Strato di rinforzo: avvolgimento in fibra ad alta resistenza + telaio a spirale in filo di acciaio (garantisce resistenza alla pressione e alla deformazione)

3. Strato barriera intermedio: barriera composita resistente alle alte temperature (migliora notevolmente la resistenza alla permeazione)

4. Strato protettivo esterno: materiale speciale resistente all'usura e ai raggi UV (adatto per ambienti esterni difficili)

5. Metodi di connessione: flange, attacchi rapidi e interfacce non standard (compatibili con varie apparecchiature industriali)

Test delle prestazioni e controllo qualità

1. Test di compatibilità chimica: immersione in acido solforico, acido cloridrico, soluzioni alcaline forti e solventi organici per 72–240 ore; nessun rigonfiamento, degrado o perdita.

2. Test di resistenza termica: Resiste a temperature da -40°C a 180°C; resiste a oltre 50 cicli di shock termico senza delaminazione, crepe fragili o indurimento.

3. Test di pressione/esplosione: pressione operativa standard di 0,6–1,6 MPa; la pressione di scoppio supera la pressione di esercizio di oltre tre volte, garantendo un elevato margine di sicurezza.

4. Test di resistenza all'invecchiamento: supera con successo i test di resistenza ai raggi UV e all'ozono; non si verificano fessurazioni o sfarinamenti sullo strato esterno.

Esempio pratico di applicazione

Un importante impianto metallurgico domestico utilizzava tubi flessibili standard per trasportare refrigeranti acidi ad alta temperatura contenenti acido solforico. Questi tubi flessibili spesso si rompono e perdono, con conseguenti tempi di inattività delle apparecchiature ed elevati costi di manutenzione annuali.

L'impianto ha collaborato con il produttore specializzato JIDONGDA per produrre tubi flessibili rivestiti in PTFE di grande diametro (DN300) progettati per trasportare fluidi aggressivi ad alte temperature (165°C) e pressioni (1,0 MPa). Dall'installazione, i tubi hanno funzionato in modo affidabile per oltre 12 mesi senza perdite o danni; i tempi di fermo delle apparecchiature sono stati ridotti del 90% e i costi di manutenzione sono diminuiti del 75%. Inoltre, l’elevata flessibilità dei tubi ha semplificato il layout delle tubazioni per le apparecchiature del forno, riducendo significativamente la complessità dell’installazione.

Principali aree di applicazione

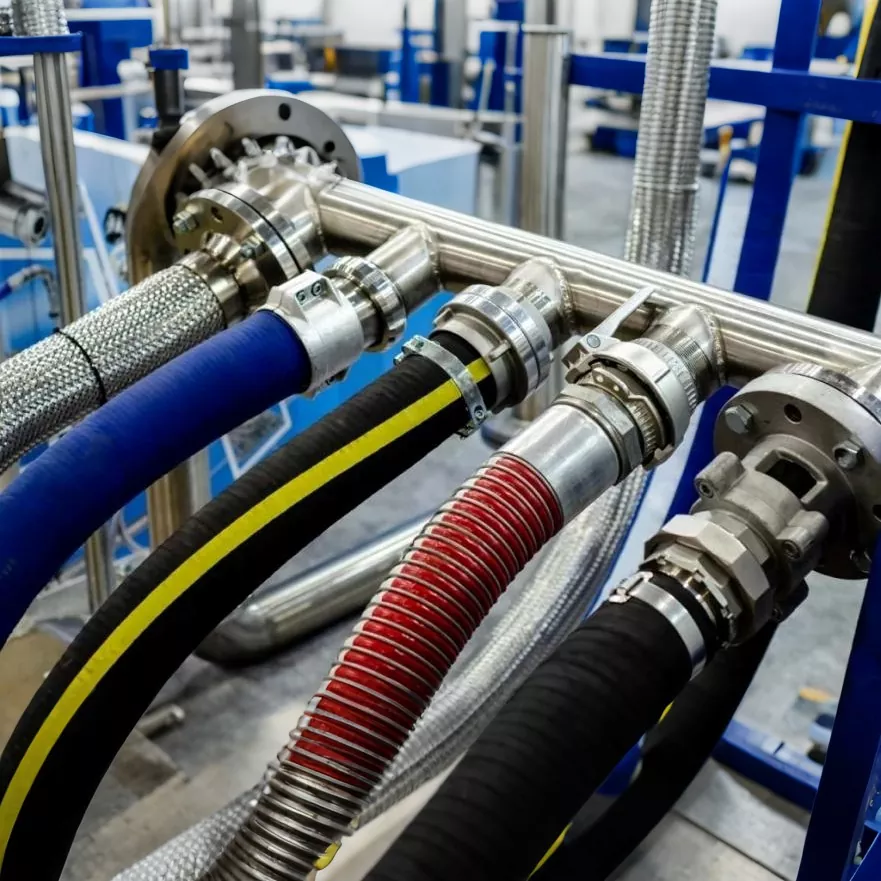

Adatto per un'ampia gamma di applicazioni industriali che coinvolgono mezzi altamente corrosivi, alte temperature e portate elevate: trasporto di sostanze chimiche acide e alcaline; tubazioni per apparecchiature di sintesi organica fine; trasporto di mezzi farmaceutici di elevata purezza; fornitura di refrigeranti metallurgici aggressivi; sistemi di purificazione industriale ad alta temperatura; scarico di acque reflue aggressive; e trasferimento chimico su navi e piattaforme offshore.

Principali vantaggi del prodotto

1. Doppia resistenza ai fattori esterni: resiste sia alle alte temperature che alla forte corrosione chimica; adatto per condizioni operative impegnative che coinvolgono fluidi misti.

2. Elevata capacità di flusso: il design di grande diametro soddisfa i requisiti industriali di portate elevate, migliorando l'efficienza del processo.

3. Protezione dalla permeazione multistrato: la struttura barriera composita impedisce al mezzo di lavoro di permeare le pareti del tubo e prolunga la durata del prodotto.

4. Facilità di installazione: Elevata flessibilità e duttilità; sostituisce le ingombranti tubazioni rigide, riducendo i costi di progettazione e installazione.

5. Resistenza all'invecchiamento e durata: adatto per l'uso a lungo termine in ambienti esterni difficili, inclusa l'esposizione ad elevate concentrazioni di ozono e intense radiazioni UV.

6. Ampie opzioni di personalizzazione: le specifiche tecniche (tipo di fluido, temperatura, pressione, diametro del tubo) possono essere adattate alle specifiche esigenze del cliente.

Imballaggio e consegna

L'imballaggio industriale comprende un telaio di fissaggio in acciaio e una pellicola protettiva anticorrosione/resistente all'umidità per evitare deformazioni o danni durante il trasporto. Sono disponibili vari metodi di spedizione, tra cui il trasporto marittimo, la logistica di progetto specializzata e la spedizione in container. Il tempo di consegna standard è di 10-30 giorni, soggetto a variazioni in base alle specifiche del prodotto e al volume dell'ordine. Accettiamo ordini per la produzione di prodotti personalizzati e non standard.

Domande frequenti

D1: Questo tubo flessibile per alte temperature, di grande diametro, resistente agli agenti chimici, può trasportare continuamente mezzi acidi concentrati ad alta temperatura a 170°C?

R1: Sì. Per fluidi altamente aggressivi e ad alta temperatura (come acido solforico o cloridrico concentrato), offriamo formulazioni specializzate di rivestimento in PTFE o FEP progettate per il funzionamento continuo a lungo termine a 170°C. Questi prodotti hanno superato con successo test di immersione in acidi forti (per 240 ore) e test di cicli termici senza mostrare segni di deterioramento o perdite. Sono disponibili opzioni con rivestimenti in EPDM per la gestione di acidi e alcali leggermente aggressivi a temperature inferiori a 120°C.

Q2: Qual è il diametro massimo per i tubi flessibili su misura? Vengono utilizzati collegamenti a flangia standard?

A2: Offriamo tubi flessibili di grande diametro su misura (da DN50 a DN600). Sebbene i collegamenti a flangia siano standard, è possibile installare anche raccordi a connessione rapida e raccordi filettati, consentendo al tubo di collegarsi direttamente alle valvole dell'apparecchiatura senza la necessità di adattatori aggiuntivi.

D3: Qual è la durata utile del prodotto rispetto ai tubi standard se utilizzato all'aperto a contatto con acque reflue chimiche aggressive?

R3: In condizioni operative esterne identiche (esposizione a radiazioni UV e acque reflue altamente aggressive), i tubi compositi multistrato JIDONGDA durano 3-5 volte di più rispetto ai tubi in gomma monostrato standard. Grazie ad uno strato interno impermeabile e ad uno strato esterno resistente all'invecchiamento, il prodotto previene efficacemente la penetrazione del mezzo d'opera, nonché lo sfarinamento e le fessurazioni superficiali, riducendo significativamente la frequenza di sostituzione delle attrezzature e abbassando i costi di esercizio.
