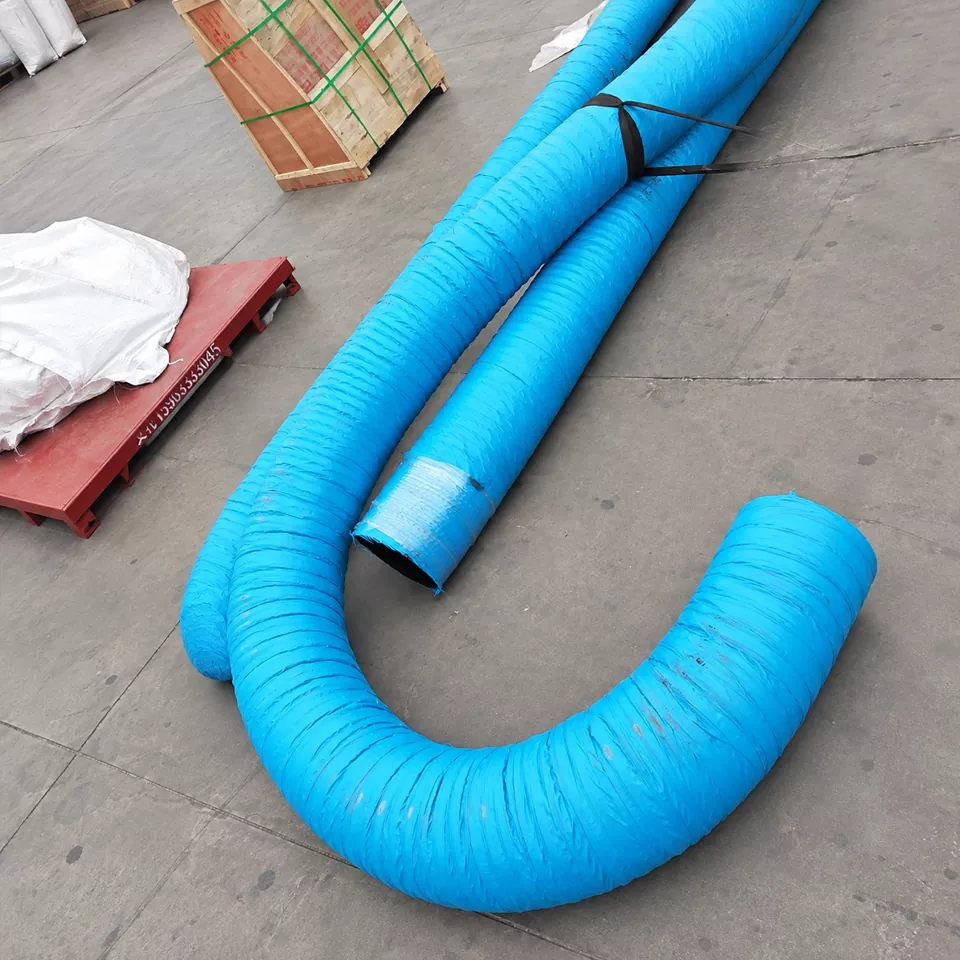

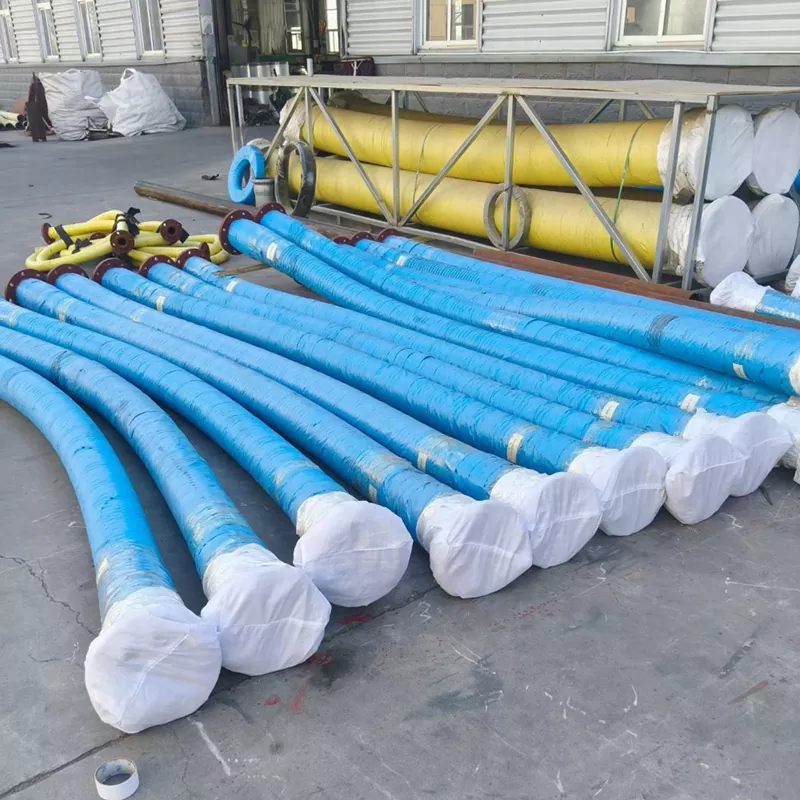

Tubo in gomma resistente alle alte temperature di grande diametro

Negli ambienti industriali ad alta temperatura, i normali tubi in gomma possono subire indurimento, invecchiamento, fessurazioni e altri problemi dovuti alla continua esposizione al calore, ai cicli termici o ai cambiamenti di temperatura dei mezzi trasportati. Pertanto, l'obiettivo della progettazione del tubo in gomma resistente alle alte temperature di grande diametro non è solo quello di migliorare la temperatura di resistenza al calore del materiale in gomma, ma anche di determinare la struttura del tubo in base alla considerazione globale della temperatura del mezzo, della pressione di esercizio, della durata del servizio, del raggio di curvatura e del metodo di connessione.

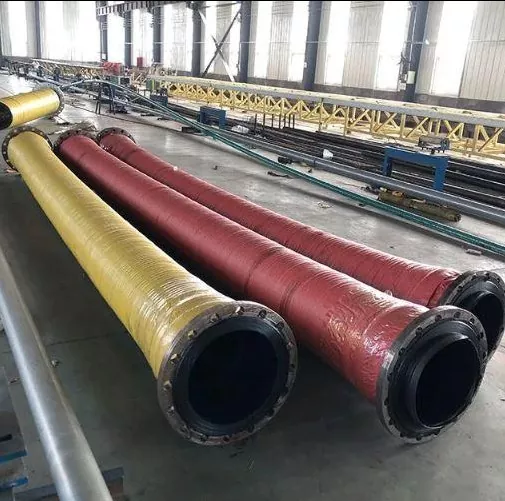

Il tubo in gomma resistente alle alte temperature di grande diametro di JIDONGDA è progettato principalmente per connessioni flessibili e requisiti di trasporto di media ad alta temperatura nei sistemi di trasporto industriali. A seconda delle condizioni di lavoro effettive, è possibile selezionare diverse mescole di gomma resistenti al calore, strati di rinforzo e strutture di copertura esterna. Il tubo può anche essere dotato di collegamenti flangiati, collegamenti filettati o altri metodi di collegamento.

Perché le condizioni di alta temperatura richiedono tubi in gomma speciali?

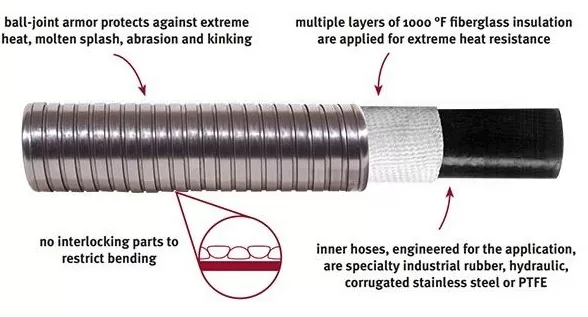

Quando i tubi in gomma di grande diametro funzionano in ambienti ad alta temperatura, i materiali sono influenzati dall'invecchiamento termico, dai cicli termici e dai cambiamenti nella temperatura dei fluidi. Pertanto, i tubi flessibili resistenti al calore richiedono solitamente una progettazione strutturale sotto tre aspetti: lo strato di gomma interno, lo strato di rinforzo e il rivestimento esterno protettivo.

1. Camera d'aria resistente al calore

Lo strato di gomma interno è a diretto contatto con il mezzo trasportato ed è una parte importante che influisce sulla resistenza alla temperatura del tubo.

A seconda delle diverse condizioni del mezzo, è possibile selezionare materiali in gomma resistenti al calore adatti per aiutare il tubo a mantenere una buona flessibilità e prestazioni di tenuta entro l'intervallo di temperature operative specificato.

2. Strato di rinforzo

Per le applicazioni che richiedono resistenza alla pressione o prestazioni di vuoto, lo strato di rinforzo aiuta a mantenere la stabilità strutturale del tubo.

La struttura di rinforzo dei tubi di grande diametro può essere scelta in base a:

· Pressione di esercizio

· Pressione negativa

· Diametro del tubo

· Requisiti di piegatura

· Condizioni di installazione

3. Copertura esterna protettiva

La copertura esterna in gomma viene utilizzata principalmente per proteggere la struttura interna e ridurre l'impatto di fattori esterni come calore, abrasione, contaminazione da olio e condizioni meteorologiche.

Se il tubo è installato in acciaierie, linee di produzione di attrezzature o aree di produzione industriale, la scelta dovrebbe considerare anche se il sito prevede radiazioni ad alta temperatura, attrito meccanico e ambienti polverosi.

Per saperne di più合现场是否存在高温辐射、机械摩擦以及粉尘环境进行选择.

Parametri tecnici

· Temperatura di funzionamento normale: da -20 ℃ a +80 ℃

· Tipo resistente al calore: fino a +120℃ secondo i dati disponibili

· Pressione di esercizio: confermata in base alle condizioni di struttura e temperatura

· Pressione negativa: confermata in base alle condizioni di aspirazione

· Diametro interno e lunghezza: in base ai requisiti del progetto

· Flangia: GB/DIN/ANSI/JIS/ASME o disegni del cliente

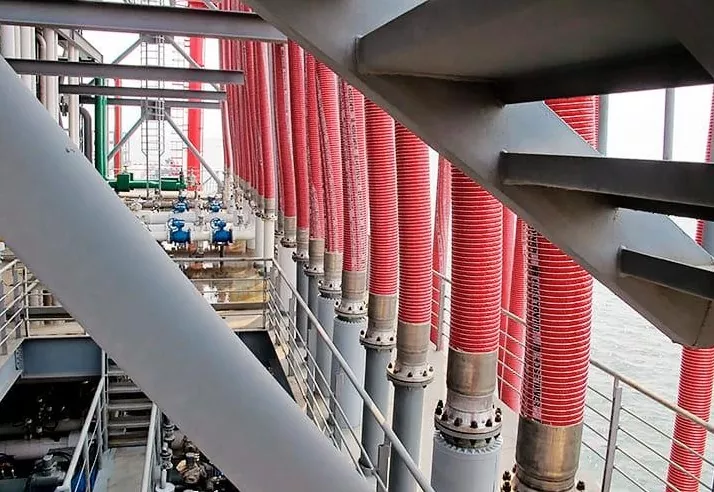

Scenari applicativi tipici

Industrie applicabili

Industria siderurgica

Utilizzato per connessioni flessibili e trasporto adeguato dei fluidi in alcune apparecchiature industriali ad alta temperatura durante la produzione dell'acciaio.

Gli ambienti dell'industria siderurgica sono spesso soggetti a temperature elevate, polvere e vibrazioni meccaniche. Pertanto, la scelta del tubo deve considerare l'effettiva posizione di installazione e le condizioni del fluido.

Industria chimica

Utilizzato per il trasporto di fluidi industriali adatti ad alta temperatura, con considerazioni chiave tra cui le proprietà chimiche del mezzo e la temperatura operativa.

Attrezzature industriali

Utilizzato per collegamenti flessibili tra apparecchiature, contribuendo a ridurre l'impatto delle vibrazioni delle apparecchiature e degli errori di installazione delle tubazioni.

Edilizia e attrezzature pesanti

Alcuni macchinari edili e attrezzature industriali richiedono il trasporto di liquidi o gas ad alta temperatura. La struttura del tubo può essere personalizzata in base alle specifiche condizioni di lavoro.

Sistemi termici e di processo

Utilizzato come componente di connessione flessibile per tubazioni in alcuni sistemi di processi termici e industriali.

Precauzioni per l'uso

Non superare gli intervalli confermati di temperatura, pressione e pressione negativa.

Per il funzionamento a lungo termine ad alta temperatura, ispezionare regolarmente la copertura esterna per verificare l'eventuale presenza di invecchiamento, crepe, rigonfiamenti e condizioni di tenuta della flangia.

Per fluidi speciali, condizioni di temperatura elevata o applicazioni non standard, la compatibilità dei materiali deve essere confermata prima dell'ordine.

Manutenzione e durata

Si consiglia di registrare la temperatura, la pressione e il tempo di servizio durante il funzionamento.

Se si verificano indurimenti, crepe, perdite o deformazioni anomale sulla copertura esterna, interrompere l'uso del tubo e verificare le condizioni operative effettive e la compatibilità dei materiali.

Domande frequenti

Qual è la resistenza massima alla temperatura?

Le informazioni disponibili indicano che il tipo resistente al calore può resistere a temperature fino a +120℃. Tuttavia, la temperatura effettiva consentita deve essere confermata in base alla mescola di gomma, ai fluidi, alla pressione e alla struttura del tubo.

Quali materiali in gomma sono disponibili?

I materiali disponibili includono NR, SBR, IIR, CR, EPDM e PU. La scelta finale del materiale dipende dalle condizioni operative effettive.

Può resistere alla pressione in condizioni di alta temperatura?

SÌ. Il tubo può essere progettato per applicazioni con pressione ad alta temperatura, ma la pressione di esercizio deve essere confermata in base alla struttura specifica e alle condizioni di temperatura.

Può essere prodotto in grandi diametri?

SÌ. Il prodotto è posizionato come tubo in gomma resistente alle alte temperature di grande diametro. La gamma di diametri disponibili deve essere confermata in base alle effettive capacità produttive e ai requisiti del progetto.

Quali informazioni sono necessarie per il preventivo?

Si consiglia di fornire le seguenti informazioni:

· Diametro interno

· Lunghezza del tubo

· Mezzi trasportati

· Temperatura continua/di punta

· Pressione di esercizio

· Pressione negativa

· Flangia standard

· Requisiti quantitativi
