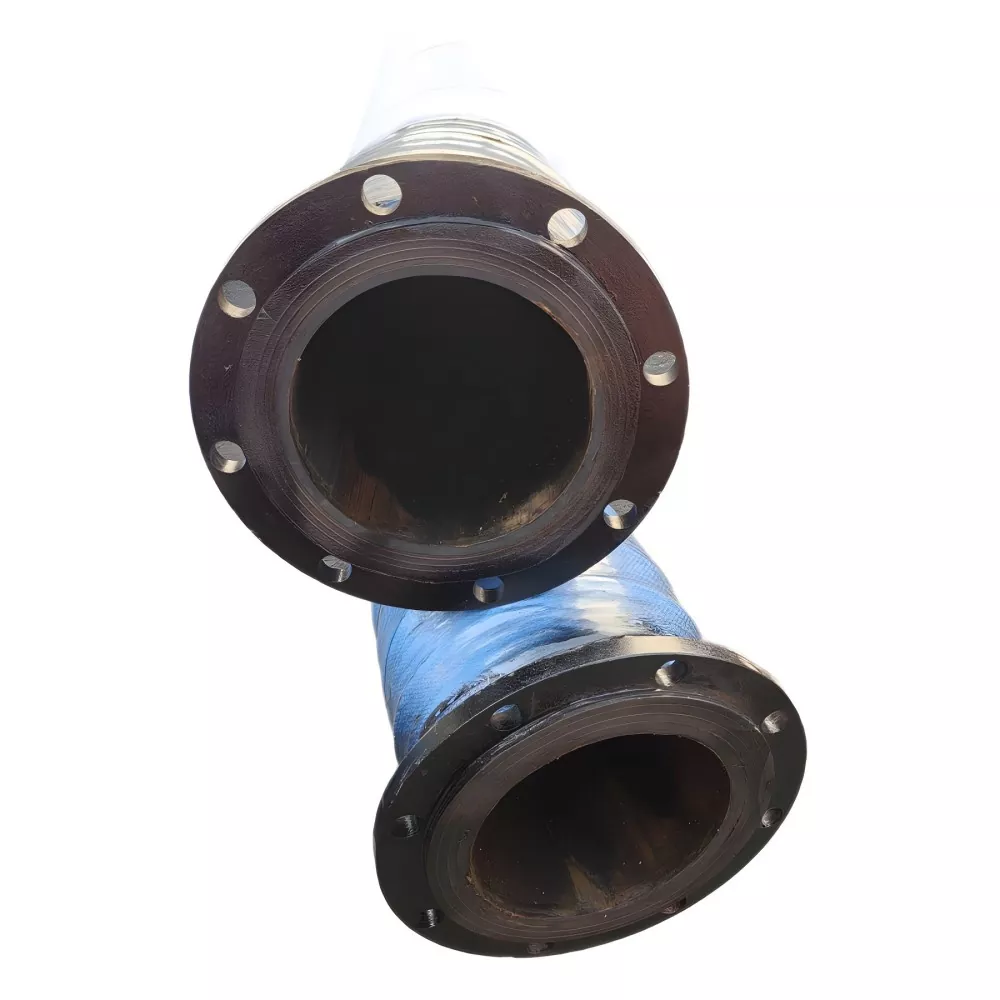

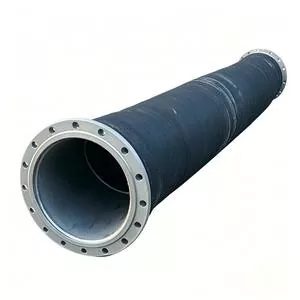

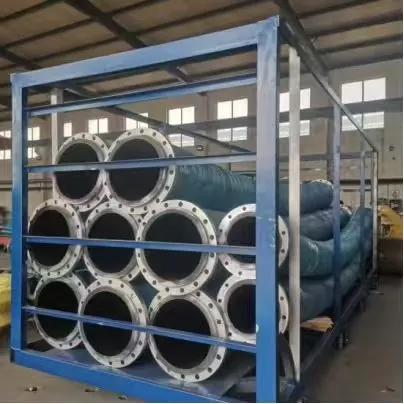

Tubo flessibile in gomma flangiato di grande diametro

Il tubo flessibile in gomma flangiato flessibile di grande diametro JIDONGDA viene utilizzato principalmente per il collegamento flessibile e il trasporto dei media tra apparecchiature di grandi dimensioni, unità di pompaggio, condutture e apparecchiature mobili.

Il prodotto adotta un corpo del tubo in gomma abbinato a strutture di rinforzo ed è dotato di flange ad entrambe le estremità. È adatto per trasportare:

· Acqua

· Acqua di mare

· Liquame

· Liquame minerale

· Sabbia e ghiaia

· Residui

· Alcuni media industriali

Il posizionamento principale di questo prodotto è la connessione flessibile. Pertanto, durante la selezione, oltre alla pressione e al diametro, dovrebbero essere considerati anche fattori quali le vibrazioni dell'apparecchiatura, lo spostamento della tubazione, la deviazione dell'installazione, lo spazio di piegatura e la lunghezza del tubo.

Vantaggi principali

01| Capacità di connessione flessibile

Il corpo del tubo in gomma fornisce una certa adattabilità alla flessione e allo spostamento, rendendolo adatto per collegamenti flessibili vicino alle interfacce delle apparecchiature.

02| Trasporto di grandi flussi

La struttura di grande diametro può essere utilizzata per il trasporto di supporti di grandi volumi. La gamma di diametri specifici sarà confermata in base ai requisiti effettivi del prodotto e del progetto.

03| Abbinamento della flangia

Entrambe le estremità possono essere dotate di flange in acciaio al carbonio, acciaio inossidabile o altre flange e possono essere abbinate secondo gli standard comuni o i disegni del cliente.

04| Struttura opzionale di aspirazione e scarico

In base alle effettive esigenze di vuoto, è possibile configurare adeguate strutture di rinforzo e strutture in filo di acciaio a spirale.

05| Adattabilità media

Per fluidi quali acqua, acqua di mare, liquame, liquame minerale e sabbia, è possibile selezionare materiali interni in gomma idonei in base ai requisiti del materiale e alle condizioni di usura.

06| Personalizzazione fuori standard

La personalizzazione è disponibile per:

· Diametro

· Lunghezza

· Pressione

· Pressione del vuoto

· Temperatura

· Flangia

· Mescola di gomma

· Colore

Struttura del prodotto

Lo strato di gomma interno è a diretto contatto con il mezzo di trasporto.

Lo strato di tessuto rinforzato sopporta il carico di pressione.

Quando è richiesto il supporto del vuoto, è possibile configurare una struttura di rinforzo in filo di acciaio a spirale.

Lo strato di gomma esterno offre resistenza all'invecchiamento e protezione ambientale.

Le flange terminali vengono utilizzate per collegamenti bullonati tra apparecchiature e tubazioni.

Perché scegliere una struttura flangiata flessibile

Quando le tubazioni fisse sono soggette a vibrazioni dell'unità pompa, movimento delle apparecchiature o errori di installazione, potrebbero verificarsi ulteriori sollecitazioni nei punti di connessione.

I tubi flessibili in gomma possono fungere da sezioni flessibili nelle tubazioni, aiutando ad accogliere determinati spostamenti e vibrazioni.

L'effettivo raggio di curvatura consentito, l'intervallo di spostamento e il metodo di installazione devono essere confermati in base alla struttura specifica.

Posizioni tipiche di installazione

Comunemente utilizzato in:

· Estremità di aspirazione o scarico della pompa

· Collegamenti tra apparecchiature e condutture principali

· Punti di connessione di apparecchiature mobili

· Condotte industriali che richiedono installazione e smontaggio frequenti

Le dimensioni della flangia devono corrispondere alla posizione della flangia di accoppiamento, della superficie di tenuta e dei fori dei bulloni.

Parametri tecnici

Industrie applicative

Estrazione mineraria:
Utilizzato per il trasporto di liquami minerali, sterili e mezzi contenenti particelle.

Dragaggio:
Utilizzato per il trasporto di liquami, fanghi e sabbia.

Porti:
Utilizzato per il trasporto di liquidi e materiali a grande portata.

Sabbia e ghiaia:
Utilizzato per il trasporto di miscele acqua-sabbia e materiali particellari.

Macchine edili:
Utilizzato per collegamenti flessibili tra pompe, apparecchiature e tubazioni mobili.

Trasporto industriale:
Utilizzato per acqua industriale, liquami e altri mezzi di trasporto idonei.

Punti di selezione

Al momento dell'acquisto si consiglia di fornire le seguenti informazioni:

· Diametro interno

· Lunghezza

· Pressione di esercizio

· Pressione di vuoto operativa

· Mezzo di trasporto

· Temperatura

· Portata

· Requisiti di flessione/spostamento

· Flangia standard

Se utilizzato per applicazioni di aspirazione a vuoto, il livello di pressione del vuoto deve essere chiaramente specificato.

Se si trasportano mezzi abrasivi come sabbia o liquame minerale, è necessario fornire la dimensione e la concentrazione delle particelle.

Uso e Manutenzione

· Evitare di superare l'intervallo di pressione, vuoto e temperatura confermati.

· Non allungare o torcere con forza il tubo durante l'installazione.

· Ispezionare regolarmente crepe, rigonfiamenti, usura anomala e perdite della flangia della gomma esterna.

· Smettere di utilizzare il tubo e riconfermare le condizioni operative se si verificano danni strutturali o collasso anomalo del tubo.

Personalizzazione del prodotto/OEM e ODM

Per specifiche non standard, i prodotti possono essere confermati in base ai disegni, ai campioni o ai parametri tecnici del cliente.

Si consiglia di fornire:

Diametro/ID interno: ____

Lunghezza/Lunghezza: ____ m

Pressione di esercizio/Pressione di esercizio: ____ MPa

Vuoto di lavoro/Vuoto: ____ kPa

Temperatura di lavoro/Temperatura: ____ ℃

Mezzo di trasporto/Mezzo: ____

Flangia standard/Flangia standard: ____

Dimensioni della flangia/dimensioni della flangia: ____

Quantità di acquisto/Quantità: ____

Porto di destinazione/Destinazione: ____

Domande frequenti

Quali sono i principali vantaggi di questo tubo?

I principali vantaggi sono la combinazione di trasporto di grande diametro e capacità di connessione flessibile, che lo rendono adatto per applicazioni che comportano vibrazioni delle apparecchiature, spostamento della tubazione e deviazione dell'installazione.

La flangia può essere realizzata secondo i disegni?

SÌ. La conferma tecnica può essere effettuata in base allo standard della flangia, alle dimensioni o ai disegni forniti dai clienti.

Può essere utilizzato per liquami minerali?

SÌ. I materiali interni in gomma e le strutture di rinforzo idonei possono essere selezionati in base alla concentrazione del liquame minerale, alla dimensione delle particelle, alla portata, alla pressione e alla temperatura.

Qual è il MOQ?

Il MOQ è confermato in base ai requisiti di specifica, lunghezza, struttura e personalizzazione.

I prodotti standard possono supportare l'acquisto di piccoli lotti a seconda delle condizioni dell'ordine.

Qual è il tempo di consegna?

I prodotti standard possono solitamente essere organizzati entro circa 7-20 giorni lavorativi.

I prodotti personalizzati e le specifiche speciali saranno confermati in base ai requisiti dell'ordine.
