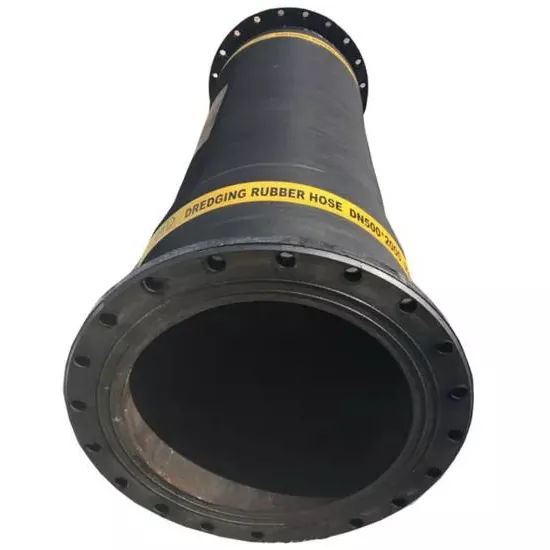

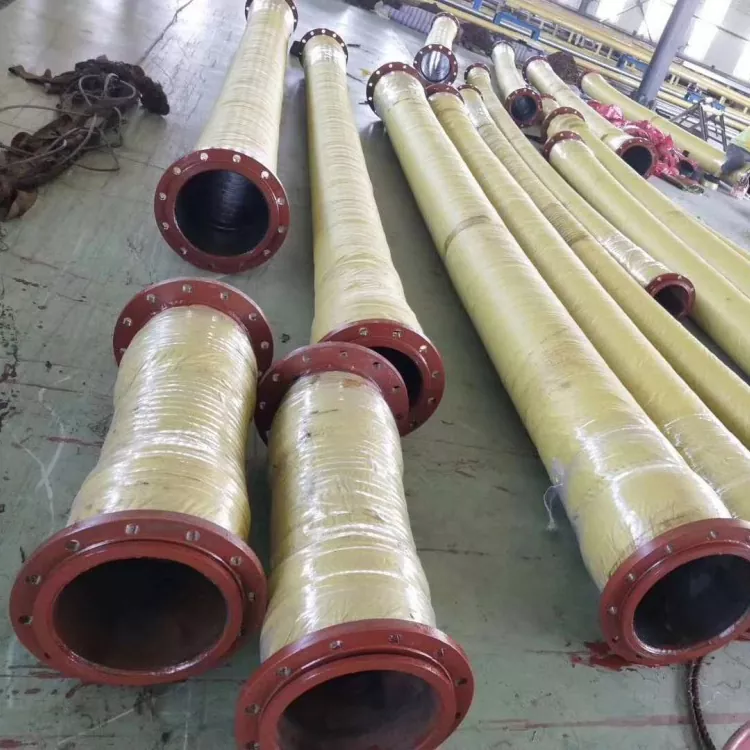

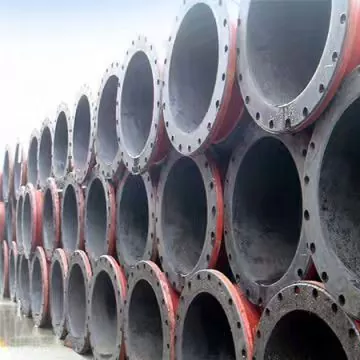

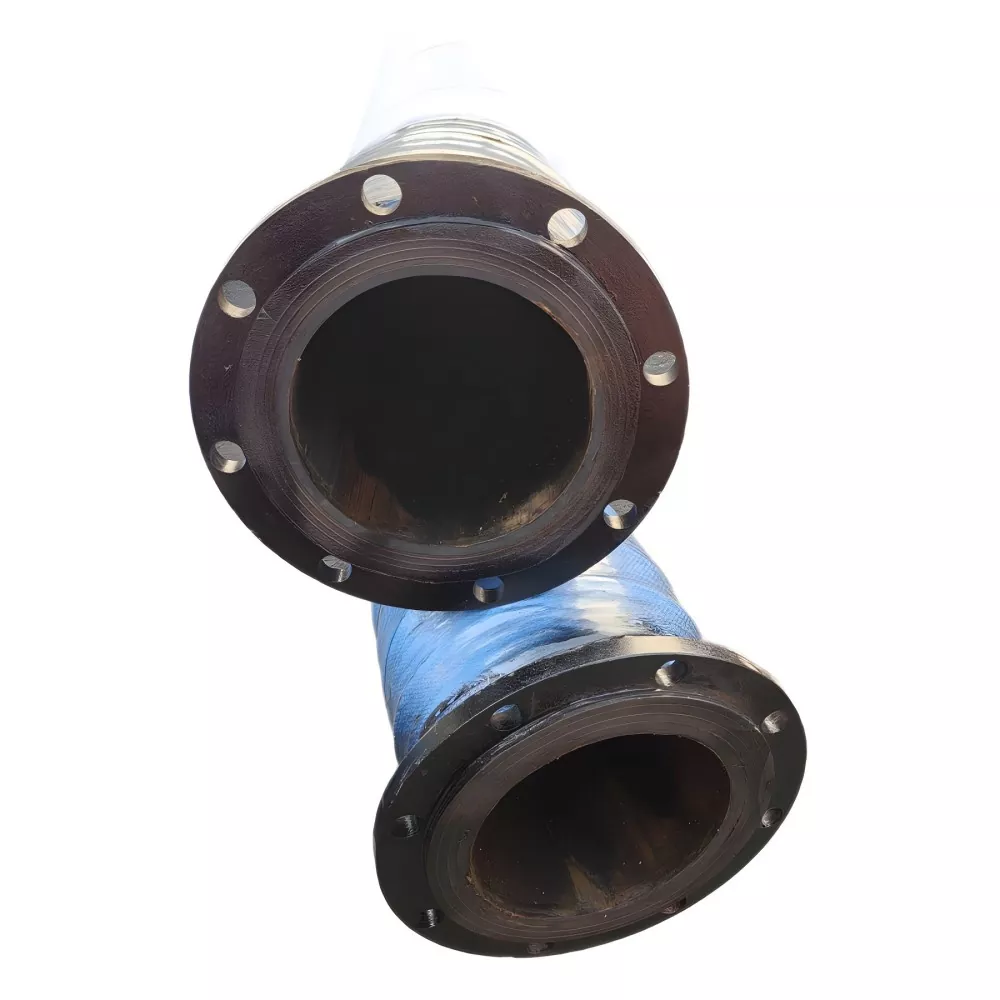

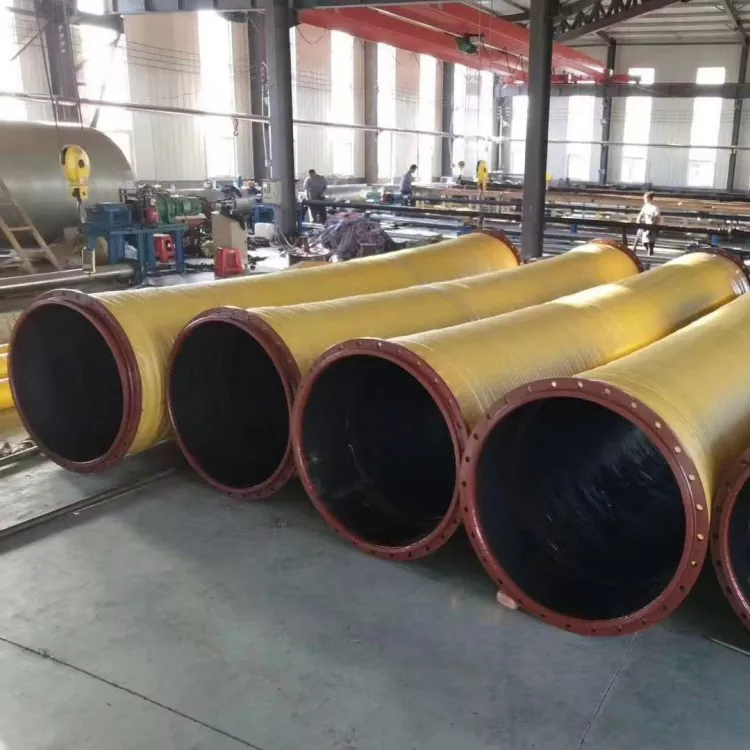

Tubo in gomma flangiato per carichi pesanti di grande diametro

Il tubo flessibile in gomma flangiato per carichi pesanti JIDONGDA di grande diametro è progettato per ambienti tecnici più esigenti rispetto ai normali tubi di trasporto.

Mezzi come fanghi minerali, sabbia, ghiaia e sterili possono causare un'usura continua sulla parete interna del tubo. Nel frattempo, il funzionamento di apparecchiature di grandi dimensioni può comportare anche vibrazioni, fluttuazioni di pressione e carichi meccanici.

Pertanto, la scelta di questo prodotto non dovrebbe concentrarsi su un singolo parametro, ma dovrebbe considerare la corrispondenza complessiva di:

· Resistenza all'usura della gomma interna

· Strato di rinforzo

· Protezione esterna in gomma

· Connessione flangiata

· Condizioni operative effettive

Logica di selezione per impieghi gravosi

Tubi per carichi pesanti non significano semplicemente aumentare lo spessore delle pareti.

Ciò che deve essere confermato è il livello di usura medio, la pressione di esercizio, il livello di vuoto, la lunghezza, le condizioni di piegatura, l'ambiente di installazione e le condizioni di sollecitazione della flangia.

Per le applicazioni con liquami altamente abrasivi, la dimensione delle particelle e la concentrazione del mezzo dovrebbero essere fornite come priorità.

Struttura e design resistente all'usura

Lo strato interno di gomma è responsabile del contatto medio e della resistenza all'usura.

Strati multipli di tessuto in corda/rinforzo in tessuto formano la struttura di rinforzo principale.

A seconda delle condizioni di aspirazione, è possibile aggiungere filo di acciaio a spirale.

Lo strato di gomma esterno fornisce protezione ambientale.

La flangia funge da struttura di connessione finale.

I mezzi contenenti particelle come sabbia, fanghi minerali e sterili laveranno e consumeranno continuamente la parete interna.

Il materiale e la struttura della gomma interna devono essere selezionati in base alle condizioni di usura effettive.

Le informazioni esistenti non specificano una mescola di gomma unificata resistente all'usura, quindi l'ordine finale dovrebbe essere confermato in base alle condizioni operative specifiche.

Parametri Tecnici e Controllo Qualità

Diametro, lunghezza, pressione di esercizio, pressione di vuoto di esercizio e temperatura devono essere confermati in base alla struttura.

A seconda delle esigenze dell'ordine, è possibile effettuare ispezioni per:

· Aspetto

· Dimensioni

· Flangia

· Pressione

· Vuoto/pressione negativa

· Durezza

· Prestazioni della gomma

Standard di prova speciali dovrebbero essere concordati in anticipo.

Industrie applicative

Estrazione mineraria:
Liquame minerale, sterili e liquame minerale.

Sabbia e ghiaia:
Miscele di sabbia, ghiaia e acqua-sabbia.

Porti:
Materiali portuali e trasporto liquidi.

Acciaio:
Trasporto industriale di acque e liquami nell'industria siderurgica.

Attrezzature pesanti:
Grandi unità di pompaggio, attrezzature e condutture tecniche.

Configurazione della flangia

Le flange possono essere confermate secondo:

· GB

· DIN

· ANSI

· JIS

· ASME

· Disegni dei clienti

Durante l'acquisto, è necessario controllare i seguenti dettagli della flangia:

· Diametro esterno della flangia

· Numero di fori per bulloni

· Diametro del foro del bullone

· Spaziatura tra i fori dei bulloni

· Spessore

· Superficie di tenuta

· Dimensioni della connessione

Vantaggi principali

01| Struttura resistente
In base alla pressione, alla lunghezza e alle condizioni operative del mezzo, è possibile configurare strutture di rinforzo multistrato.

02| Soluzione resistente all'usura
Per mezzi abrasivi come sabbia, fanghi minerali e sterili, è possibile selezionare soluzioni idonee in gomma interna resistente all'usura.

03| Capacità di grande diametro
Adatto per sistemi di trasporto di grandi dimensioni e trasporto di fluidi ad alto flusso.

04| Collegamento a flangia
È possibile configurare diversi standard e materiali di flangia in base alle interfacce dell'apparecchiatura.

05| Struttura opzionale di aspirazione e scarico
In base alle condizioni di vuoto, è possibile configurare il filo di acciaio a spirale e altre strutture di supporto.

06| Personalizzazione del progetto
Supporta la personalizzazione di specifiche, pressione, lunghezza, flangia e materiali in base ai requisiti del progetto.

Focus sulla manutenzione

In condizioni operative gravose, è necessario stabilire registrazioni di ispezioni regolari.

Si dovrebbe prestare attenzione a:

· Usura della gomma interna ed esterna

· Rigonfiamento

· Crepe

· Allentamento della flangia

· Perdita

Se la pressione effettiva, il livello di vuoto o il mezzo di trasporto cambiano, l'idoneità del prodotto deve essere rivalutata.

Domande frequenti

Per quali situazioni sono consigliati i tubi per carichi pesanti?

Quando il mezzo di trasporto presenta una forte abrasione, il carico dell'attrezzatura è elevato o il progetto richiede una maggiore affidabilità strutturale, si può prendere in considerazione una configurazione per carichi pesanti.

Può essere utilizzato per il trasporto degli sterili?

SÌ. La struttura resistente all'usura può essere confermata in base alla dimensione delle particelle, alla concentrazione, alla pressione e alla portata degli sterili.

I tubi per carichi pesanti sono sempre classificati per una pressione più elevata rispetto ai tubi normali?

Il servizio pesante non significa necessariamente una pressione nominale più elevata. La pressione di esercizio finale dovrebbe essere determinata in base alla struttura specifica e ai parametri tecnici.

I disegni dei clienti possono essere supportati?

SÌ. La flangia e la struttura del prodotto possono essere confermate in base ai disegni del cliente.

Può essere utilizzato per ordini all'ingrosso di progetti?

SÌ. Specifiche, quantità, requisiti di ispezione e tempi di consegna possono essere determinati insieme durante la fase di conferma tecnica del progetto.
