Fornitore di tubi in gomma per alte temperature di grande diametro in Cina

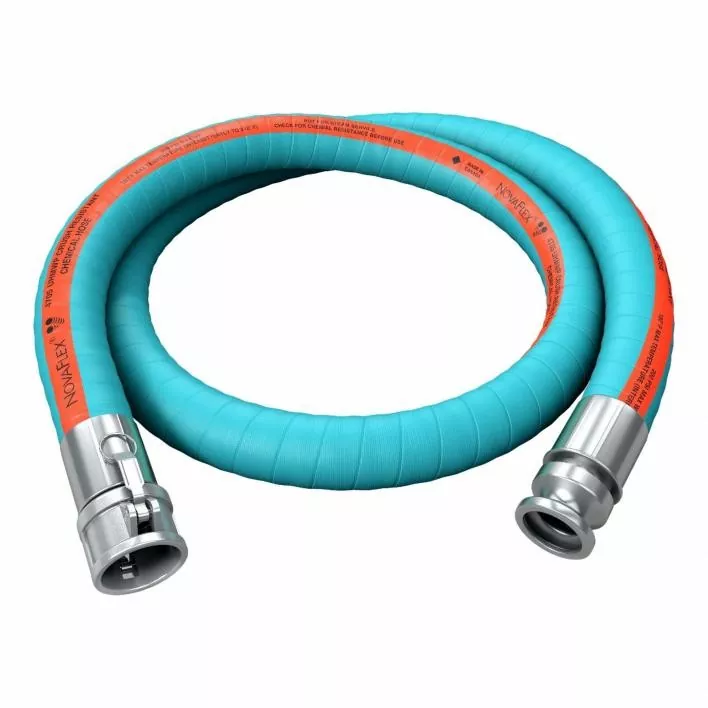

Tubo in gomma per alte temperature di grande diametroè progettato per applicazioni di trasferimento industriale in cui convergono calore estremo, materiali abrasivi e portate impegnative. Che si tratti di spostare asfalto caldo, vapore, acqua surriscaldata o fanghi chimici, la scelta del tubo giusto ha un impatto diretto sulla sicurezza, sui tempi di fermo e sui costi operativi totali. JIDONGDA ha trascorso due decenni a perfezionare composti elastomerici e strati di rinforzo per produrre tubi che mantengano flessibilità e integrità strutturale a temperature continue fino a 260°C (500°F) e picchi intermittenti che raggiungono 300°C (572°F).

Scienza delle costruzioni e dei materiali

Un tubo in gomma per alte temperature di grande diametro è costituito da tre strati funzionali distinti. La camera d'aria deve resistere alla degradazione termica, agli attacchi chimici e all'erosione. JIDONGDA utilizza EPDM (etilene propilene diene monomero) per vapore e acqua calda, FKM (fluoroelastomero) per idrocarburi aggressivi e composti siliconici per ambienti secchi e ad alto calore. La carcassa di rinforzo combina tipicamente un'elica di filo di acciaio ad alta resistenza con strati multipli di poliestere o corda di aramide, consentendo al tubo di resistere al vuoto totale e a pressioni fino a 20 bar per dimensioni superiori a 12 pollici. Il rivestimento esterno è in gomma resistente agli agenti atmosferici e all'ozono che fornisce anche protezione dall'abrasione, spesso con una finitura ondulata che migliora la flessibilità senza piegarsi.

Perché il diametro è importante nel trasferimento di supporti a caldo

Andando oltre i tubi standard da 1 a 2 pollici presenti nei vani motore OEM, le versioni di grande diametro (comunemente da 4 pollici, 6 pollici, 8 pollici, 10 pollici, 12 pollici e versioni personalizzate fino a 24 pollici) fungono da arterie principali negli impianti di processo. La velocità del flusso, la caduta di pressione e la perdita di calore sono tutte funzioni della sezione trasversale interna. Raddoppiando il diametro si riduce la perdita di pressione di un fattore di circa sedici per condizioni di flusso laminare, che diventa fondamentale quando si pompano fluidi viscosi e sensibili al calore come olio combustibile pesante o zolfo fuso. JIDONGDA certifica ogni lotto di tubo flessibile con test di decadimento della pressione e cicli termici per garantire che la massima pressione di esercizio venga mantenuta nell'intero spettro di temperature.

Domande frequenti

Come faccio a sapere se il mio fluido è compatibile con il materiale del tubo flessibile?

Facciamo riferimento ai dati sulla compatibilità chimica pubblicati dai produttori di elastomeri, in particolare quelli di ParkerO-RingTabelle chimiche del manuale e guida alla resistenza al Viton® di DuPont. Per miscele complesse, JIDONGDA offre un test di immersione in laboratorio: un campione del composto del tubo pianificato viene immerso nel fluido di processo effettivo alla temperatura più calda prevista per 168 ore. Quindi misuriamo l'aumento di volume, il cambiamento di durezza e il mantenimento della resistenza alla trazione. Se le variazioni restano inferiori al 15%, il materiale è considerato idoneo. Forniamo un rapporto completo con una raccomandazione "go/no-go".

Questi tubi possono essere utilizzati per il vuoto totale ad alta temperatura?

Sì, ma la tolleranza al vuoto diminuisce all’aumentare della temperatura perché la matrice polimerica si ammorbidisce. Un tubo classificato per 0,3 bar assoluti a 20°C può sostenere solo 0,5 bar a 200°C. JIDONGDA fornisce una tabella di declassamento per il servizio di vuoto. Ogni tubo destinato al vuoto è costruito con una spirale in acciaio armonico che resiste geometricamente al collasso, e testiamo ogni lotto di produzione con un tiro di vuoto fino a 0,2 bar assoluti. Se il tuo processo richiede un vuoto profondo continuo, specificalo al momento dell'ordine in modo da poter aggiungere un'elica di calibro più pesante e strati di strati aggiuntivi.

In che modo i cicli di temperatura influiscono sulla forza di serraggio sui raccordi per tubi flessibili?

L'espansione e la contrazione termica possono allentare le connessioni bullonate. Per i gruppi flangiati che operano a temperature superiori a 150°C, JIDONGDA consiglia una procedura di riserraggio a caldo: far funzionare il sistema a piena temperatura per un'ora, quindi spegnere e serrare nuovamente i bulloni della flangia alla coppia target mentre il gruppo è ancora caldo. Ciò posiziona la guarnizione e compensa il rilassamento. È consigliabile un secondo serraggio dopo 24 ore di funzionamento continuo. L'uso di rondelle elastiche o rondelle elastiche coniche aiuta ulteriormente a mantenere il carico sulla pinza.

Fornite certificazione di terze parti e tracciabilità dei materiali?

Ogni tubo assemblato JIDONGDA viene fornito con un certificato del materiale completo e un certificato di prova idrostatica. Su richiesta, possiamo organizzare un'ispezione da parte di Lloyd's Register, DNV, Bureau Veritas o TÜV a un costo aggiuntivo. I certificati includono numeri di calore per componenti in acciaio, numeri di lotto per mescole di gomma e timbri con data di polimerizzazione che si ricollegano al nostro sistema di gestione della qualità interno registrato secondo ISO 9001:2015.urs. L’inventario di emergenza viene mantenuto in tre hub globali: Houston, Rotterdam e Singapore. Questo posizionamento strategico ha ridotto i tempi medi di consegna di emergenza del 60% rispetto a dieci anni fa.
