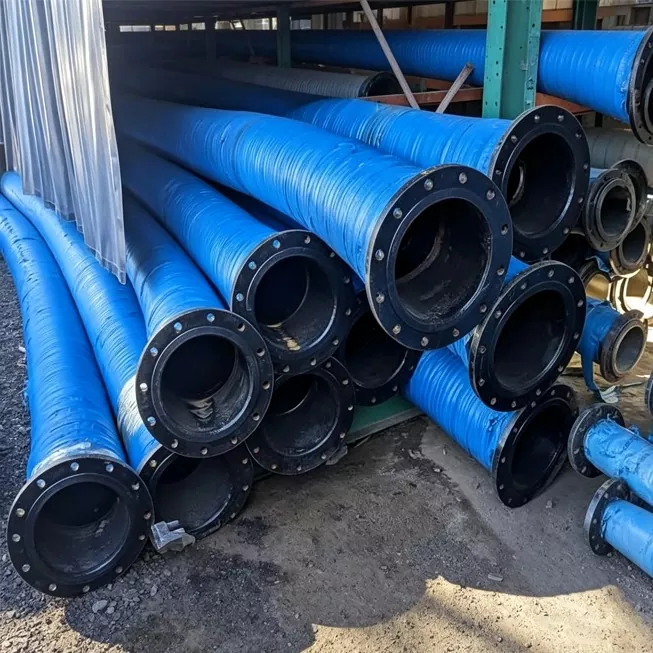

Tubo flessibile per liquami di malta di grande diametro

Il tubo flessibile per liquami di malta di grande diametro JIDONGDA è un tubo di gomma flessibile per carichi pesanti progettato per applicazioni con abrasione ad alto contenuto di particelle e alto contenuto di solidi. Il rivestimento interno utilizza una formula di gomma composita ad alta resistenza all'usura, combinata con più strati di rinforzo ad alta resistenza e uno scheletro di filo di acciaio a spirale opzionale, consentendo l'erogazione continua e stabile del materiale in mezzi complessi come fango, malta, scorie e malta da costruzione.

Negli scenari di trasporto ad alta usura, rappresenta un'alternativa efficiente ai tubi in acciaio: i tubi in acciaio sono soggetti a usura e rottura, la disposizione delle tubazioni è limitata e frequenti tempi di inattività per la manutenzione; mentre i tubi JIDONGDA combinano resistenza all'usura, flessibilità e resistenza alla pressione, consentendo una riduzione dei costi a lungo termine per i clienti dell'ingegneria e del settore minerario.

Progettazione strutturale e configurazione dei materiali

Il tubo per liquami di malta di grande diametro presenta una struttura ottimizzata per la resistenza all'usura e la stabilità strutturale in ogni strato, con specifiche personalizzabili in base al mezzo di trasporto:

1. Rivestimento interno: gomma naturale ad alta resistenza all'usura (NR) + formula composita in gomma sintetica resistente all'usura, resistente all'erosione continua da particelle solide.

2. Strato di rinforzo: avvolgimento in fibra multistrato ad alta resistenza; scheletro a spirale in filo di acciaio opzionale per condizioni di alta pressione.

3. Strato tampone: strato di transizione resistente agli urti, che ammortizza l'impatto istantaneo di particelle solide di grandi dimensioni.

4. Strato protettivo esterno: rivestimento esterno in gomma resistente al taglio, all'usura e ai raggi UV, adatto per l'uso esterno a lungo termine.

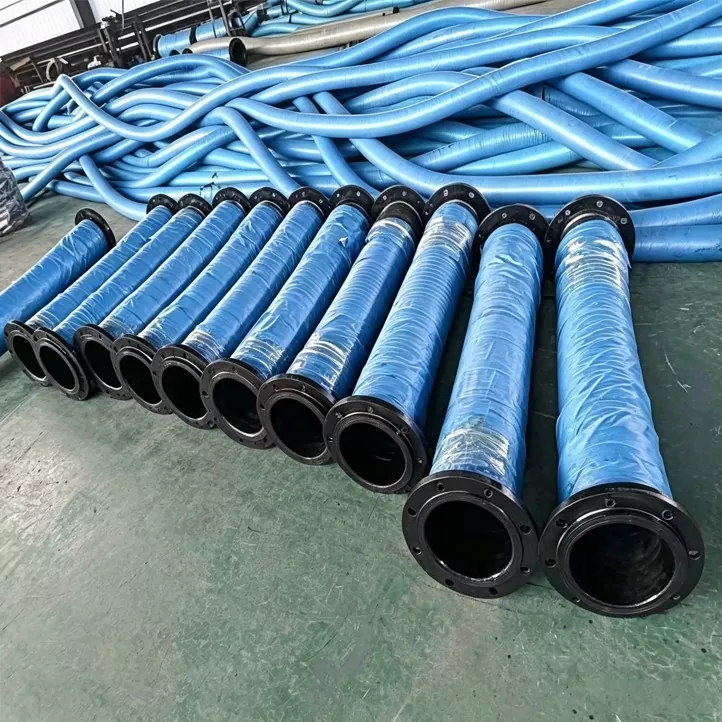

5. Connettori terminali: flange standard e connettori a morsetto; i giunti ad attacco rapido possono essere personalizzati per un comodo assemblaggio in loco.

Test delle prestazioni e verifica della qualità

1. Test di resistenza all'usura: simulando l'erosione dovuta alla circolazione ad alta velocità di liquami minerali contenenti sabbia, il tasso di usura del rivestimento interno è di gran lunga inferiore allo standard del settore e la durata è più del doppio di quella dei normali tubi per liquami.

2. Test di pressione: pressione di esercizio 0,6–1,6 MPa, pressione di scoppio ≥ 3 volte la pressione di esercizio; Per eliminare potenziali rischi di perdite vengono utilizzati test alternati sulla pressione dell'acqua e sulla pressione del liquame.

3. Test di resistenza all'impatto: simulazione dell'impatto continuo di grandi aggregati, impatto ciclico ≥ 10.000 volte; nessuna fessurazione, rigonfiamento o danno strutturale dopo il test.

4. Prova di fatica da flessione: piegatura ripetuta dell'intero tubo di grande diametro per testare la flessibilità e la forza di adesione dell'interstrato; nessuna delaminazione, perdita di liquame o problemi di deformazione permanente.

Casi applicativi di ingegneria nel mondo reale:

Caso 1: Progetto di trasporto dei residui della miniera di ferro della Mongolia Interna

I tubi originali in acciaio senza saldatura che trasportavano i residui del minerale di ferro si consumavano entro 2-3 mesi a causa delle particelle minerali ad alta durezza, con conseguenti frequenti arresti e alti costi di sostituzione.

1. Soluzione: sono stati selezionati tubi flessibili DN400 JIDONGDA con rinforzo in filo di acciaio, rivestiti con materiale in gomma ultraresistente su misura adatto per sterili di ferro ad alta densità.

2. Risultati prestazionali: Dopo 16 mesi di funzionamento continuo, è stata osservata solo un'usura leggera e uniforme, senza perforazioni. La frequenza dei tempi di inattività per manutenzione è stata ridotta del 75%, con un risparmio di oltre 100.000 RMB all'anno in costi di sostituzione e manutenzione.

Caso di studio 2: progetto di dragaggio e bonifica dell'estuario del porto del sud-est asiatico

Le navi draganti devono trasportare ghiaia corallina mista e limo su lunghe distanze. Le condizioni offshore richiedono condutture galleggianti e i normali tubi flessibili a pareti sottili vengono facilmente danneggiati dall'impatto delle particelle.

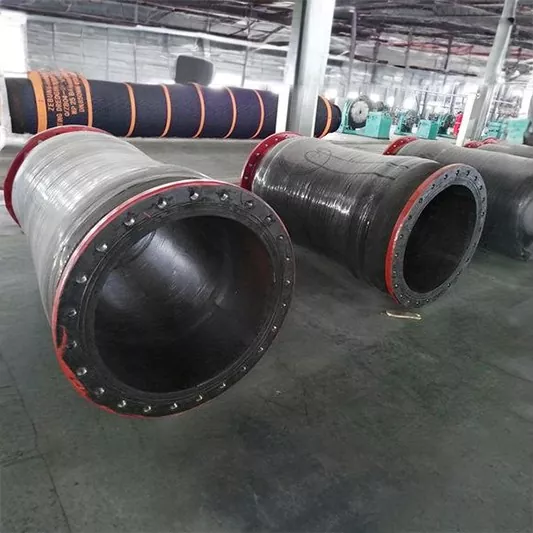

1. Soluzione: fornitura di tubi draganti DN600 con strato esterno completamente resistente ai raggi UV, raccordi flangiati e imballaggio con telaio in acciaio, adatti al trasporto marittimo.

2. Risultati prestazionali: funzionamento stabile durante l'intero periodo di costruzione di 8 mesi, adattabile al galleggiamento e alla flessione delle maree senza perdite, ed efficienza di costruzione migliorata del 28% rispetto alle tradizionali condotte rigide.

Tabella dei parametri delle specifiche del modello

Aree di applicazione

1. Sistemi di condotte per il trasporto di liquami e sterili di miniera

2. Pompaggio e trasporto di malte e calcestruzzo da cantiere

3. Progetti di dragaggio fluviale e di trasporto dei sedimenti

4. Attrezzature per il trattamento dei rifiuti solidi industriali e dei fanghi

5. Progetti di dragaggio portuale e di bonifica del litorale

6. Sistemi di scarico dei liquami di tunnel e costruzioni sotterranee

7. Condotte per il trasporto di materie prime per cementifici e materiali da costruzione

Vantaggi fondamentali

1. Rivestimento ultra resistente all'usura: formulato appositamente per materiali particellari ad alto contenuto di solidi, prolungando significativamente la durata

2. Grande diametro e portata elevata: soddisfa le esigenze di trasporto di grandi volumi di livello tecnico, migliorando l'efficienza complessiva della costruzione

3. Struttura rinforzata resistente agli urti: assorbe efficacemente l'impatto delle particelle, riducendo il rischio di rotture improvvise

4. Vantaggio di installazione flessibile: la difficoltà di posa è molto inferiore rispetto ai tubi in acciaio, adatti a cantieri stretti, tortuosi e complessi

5. Rinforzo composito multistrato: maggiore capacità di carico complessiva, adatta per il trasporto continuo pesante

6. Servizio di personalizzazione dell'intero progetto: il grado di resistenza all'usura, la formula della gomma e lo stile del giunto possono essere regolati in base al mezzo di trasporto

Imballaggio, trasporto e tempi di consegna

1 Confezione: fissaggio al telaio in acciaio + avvolgimento con pellicola protettiva resistente all'usura, per evitare danni da graffi durante il trasporto.

2. Metodi di trasporto: sono accettabili il trasporto marittimo, il trasporto terrestre e la spedizione in container.

3. Tempi di consegna standard: 10–30 giorni lavorativi, soggetti a modifiche in base alle specifiche e alla quantità dell'ordine.

Domande frequenti

Q1. Quale valore nominale di pressione del tubo flessibile per liquami di malta di grande diametro JIDONGDA deve essere selezionato per il trasporto degli sterili nelle miniere?

R: Per i residui solidi standard da bassi a medi, si consiglia un tubo da 0,6–1,0 MPa senza scheletro in filo di acciaio; per particelle grossolane ad alta densità e condizioni con ampie fluttuazioni di pressione, si consiglia un modello da 1,0–1,6 MPa con rinforzo in filo di acciaio a spirale, che fornisce un fattore di sicurezza di scoppio pari a 3 volte per evitare lacerazioni dovute a improvvisi cambiamenti di pressione. Il nostro team tecnico può fornire soluzioni di selezione personalizzate in base alla concentrazione del liquame e ai parametri della pompa.

Q2. Questo tubo per liquami di malta di grande diametro può sostituire completamente i tubi in acciaio per condotte fisse a lunga distanza?

R: Per gomiti, interfacce del corpo pompa e aree soggette a grave erosione e usura, i tubi in acciaio possono essere completamente sostituiti. Per i tubi principali diritti a lunga percorrenza, si consigliano tubi in acciaio come materiale principale, con i tubi flessibili JIDONGDA utilizzati nelle sezioni facilmente usurabili. I tubi ammortizzano le vibrazioni della tubazione e l'impatto delle particelle, riducendo l'usura complessiva della tubazione e minimizzando la frequenza di manutenzione.

Q3. Per gli ordini di ingegneria all'estero, JIDONGDA può personalizzare i diametri, le lunghezze e i raccordi terminali dei tubi?

R: Sì. In qualità di produttore professionale, supportiamo la completa personalizzazione OEM/ODM. I diametri interni possono essere realizzati da DN100 a DN1000 e le lunghezze dei singoli pezzi possono essere personalizzate. Flange, morsetti e raccordi speciali ad attacco rapido possono essere realizzati secondo i disegni. Per fluidi speciali come fanghi chimici, sabbia corallina e liquami ad alto contenuto di silice, è possibile regolare la formula del rivestimento resistente all'usura. Gli ordini di esportazione vengono forniti con una serie completa di rapporti di ispezione della qualità.
