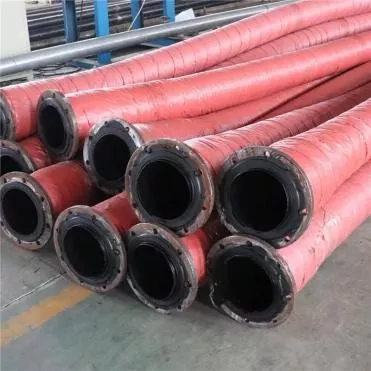

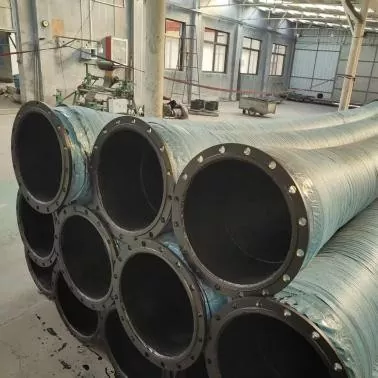

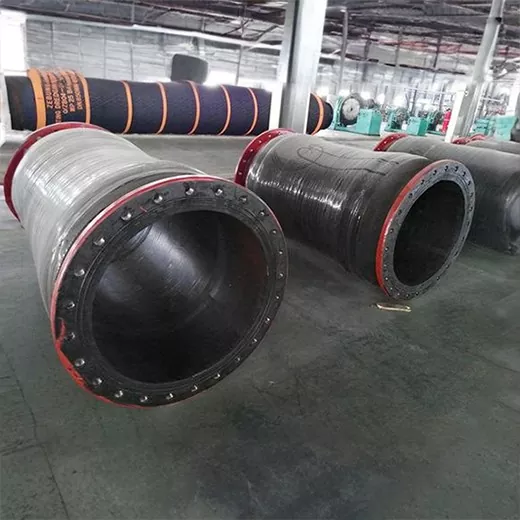

Tubo flessibile per liquame di recupero di grande diametro

Il tubo flessibile per liquami di grandi dimensioni JIDONGDA è progettato specificamente per il trasporto di materiali complessi a lunga distanza e ad alta portata nelle miniere. Rispetto ai tradizionali tubi in acciaio, il tubo è più flessibile, resistente agli urti, riduce significativamente le vibrazioni della tubazione e semplifica l'installazione in loco.

Gli scenari applicabili includono lo scarico di liquami negli impianti di lavorazione dei minerali, il riempimento di dighe di sterili, il riempimento di miniere sotterranee, il trasporto di fango dragato, il carico e lo scarico di polvere minerale portuale e il trasporto di varie miscele solido-liquido industriali. Sfruttando le capacità di produzione personalizzate del nostro stabilimento locale, siamo in grado di fornire soluzioni di pipeline complete per società minerarie e appaltatori di ingegneria in tutto il mondo.

Struttura e materiali del prodotto

Tubo flessibile per liquame di recupero di grande diametro: ogni strato è stampato integralmente ad alta temperatura e vulcanizzato, eliminando il rischio di delaminazione. È compatibile con varie apparecchiature di pompaggio e viene fornito con più connettori:

1. Strato interno in gomma: gomma naturale resistente all'usura/gomma sintetica altamente resistente all'usura (NR/SBR/PU opzionale; il rivestimento in PU è adatto per residui duri ad alto contenuto di silice, offrendo una resistenza all'usura ottimale)

2. Strato di rinforzo: cortina in fibra multistrato ad alta resistenza + scheletro a spirale in filo di acciaio, che distribuisce uniformemente la pressione, prevenendo il collasso in condizioni di pressione negativa

3. Strato di gomma esterno: gomma sintetica resistente agli agenti atmosferici, all'ozono e ai raggi UV, resistente all'esposizione esterna e alla corrosione chimica nelle aree minerarie

4. Connettori opzionali: flange standard, attacchi rapidi ed estremità metalliche su misura secondo i disegni

Test delle prestazioni e controllo qualità

1. Test di resistenza all'usura: 72 ore di usura continua con malta di sabbia di quarzo, perdita di massa ≤ 0,05 g

2. Pressione di scoppio: la pressione di scoppio raggiunge 3-4 volte la pressione di esercizio, in grado di resistere a impatti di pressione istantanei

3. Fatica da impulso: 20 10.000 cicli di pressione senza fessurazioni, delaminazioni o deformazioni

4. Prestazioni di piegatura: nessuna rottura o delaminazione al raggio di curvatura minimo

5. Resistenza ai fluidi: funzionamento stabile in ambienti con liquami acidi e alcalini (pH 2–12)

Tabella dei parametri del modello e delle specifiche

Vantaggi fondamentali

1. Resistente all'usura e lunga durata: l'esclusiva formula di gomma interna altamente resistente all'usura riduce significativamente la perdita di erosione da particelle dure, adatta per fanghi ad alto contenuto di sabbia come quarzo, minerale di ferro e minerale di rame.

2. Grande diametro e portata elevata: copre tutte le dimensioni da DN100 a DN1200, adatto per sistemi di scarico degli sterili su larga scala, migliorando l'efficienza di trasporto e riducendo il consumo di energia di pompaggio.

3. Tubo resistente agli urti e a prova di esplosione: la struttura rinforzata composita multistrato ammortizza le fluttuazioni di pressione, eliminando i rischi per la sicurezza derivanti da scoppi dei tubi causati da blocchi o avviamenti/spegnimenti.

4. Installazione semplice e costi di manutenzione bassi: notevolmente più leggeri dei tubi in acciaio, facili da posare e spostare, riducendo i tempi di inattività per manutenzione.

5. Eccellente resistenza alla corrosione e agli agenti atmosferici: lo strato esterno in gomma resiste al sole, alla pioggia e alla nebbia corrosiva dell'area mineraria, garantendo prestazioni stabili durante il funzionamento all'aperto tutto l'anno. 6. Servizio di personalizzazione delle specifiche complete

La fabbrica supporta la personalizzazione di lunghezza, diametro, livello di pressione, stile del connettore e livello di resistenza all'usura del rivestimento per soddisfare vari requisiti di progetto speciali.

Casi reali di applicazioni ingegneristiche

Caso 1: Progetto di trasporto a lunga distanza degli sterili della miniera di ferro della Mongolia Interna

1. Panoramica del progetto: capacità di lavorazione giornaliera di 8.000 tonnellate di minerale grezzo, contenuto solido degli sterili del 42%, quarzo medio principalmente ad alta durezza, distanza di trasporto di 3,5 km, pressione di esercizio di 2,8 MPa, liquame neutro.

2. Soluzione di supporto: tubo flessibile a spirale in filo d'acciaio rivestito in PU JIDONGDA DN200, sezioni standard da 6 m/12 m, collegamento a flangia.

3. Risultati prestazionali: vibrazioni e rumore sono stati ridotti del 60% dopo la sostituzione dei tubi in acciaio originali; funzionamento stabile e continuo per 36 mesi senza sostituzione; i costi di manutenzione annuali sono diminuiti dell'85%; non si sono verificati scoppi o perdite nei tubi.

Caso di studio 2: Sistema di riempimento delle miniere di rame degli altopiani peruviani

1. Panoramica del progetto: una miniera ad alta quota a 4500 metri, che utilizza l'aspirazione a pressione negativa di fanghi di scorie di rame con un contenuto di sabbia del 45%, in un ambiente a bassa temperatura e con raggi UV elevati.

2. Soluzione di supporto: tubo flessibile rinforzato con filo di acciaio a doppio strato resistente alle basse temperature progettato su misura con qualifiche di conformità per l'esportazione.

3. Prestazioni: prestazioni anti-appiattimento della pressione negativa migliorate di 3 volte; nessun collasso durante l'aspirazione; portata annua stabile superiore al 98%; i costi operativi complessivi del gasdotto sono stati ridotti del 73%.

Scenari applicabili

1. Condutture per il trasporto degli sterili nelle miniere a cielo aperto/sotterranee

2. Condotte principali e secondarie per lo scarico dei liquami negli impianti di lavorazione dei minerali

3. Riempimento a secco e ad umido dei bacini degli sterili e progetti di scarico degli sterili

4. Trasporto di fango a lunga distanza per dragaggio fluviale e costiero

5. Condutture portuali di carico e scarico di polveri minerali sfuse

6. Trasporto di vari mezzi misti solidi-liquidi industriali

Domande frequenti

Q1. Quale materiale di rivestimento dovrebbe essere scelto per i sterili di quarzo ad alta abrasione?

R. Per i sterili con un'elevata percentuale di particelle dure come quarzo e granito, il rivestimento in poliuretano PU è la scelta preferita. In un test di resistenza all'abrasione standard di 72 ore, l'usura è significativamente inferiore rispetto alla gomma NR e SBR e la durata può essere aumentata di 2-3 volte nelle stesse condizioni di lavoro. Il team tecnico può trovare la formula di rivestimento ottimale in base alla composizione delle particelle del liquame e al valore del pH.

Q2. JIDONGDA può personalizzare i diametri, le lunghezze e i valori di pressione dei tubi per progetti minerari speciali?

R. Sì, la nostra fabbrica fornisce la personalizzazione completa. Supportiamo lunghezze non standard, diametri completi da DN100 a DN1200 e pressioni di esercizio multiple da 1,0 a 10 MPa. Flange, innesti rapidi e terminali metallici possono essere personalizzati secondo i disegni costruttivi. Dopo aver fornito i parametri del progetto, forniremo una soluzione e un preventivo entro 24 ore.

Q3. Qual è il periodo di garanzia per il tubo flessibile per liquami di recupero di grande diametro JIDONGDA e quale supporto post-vendita è incluso?

R. I prodotti standard hanno una garanzia di 12 mesi dalla data di spedizione. I danni causati da difetti nelle materie prime o nei processi in normali condizioni operative verranno sostituiti gratuitamente entro il periodo di garanzia. Gli ingegneri professionisti delle condutture minerarie forniscono guida remota per la posa, l'installazione e la manutenzione ordinaria; i servizi tecnici in loco possono essere negoziati per progetti minerari su larga scala.
