In che modo un tubo in gomma flangiato di grande diametro rinforzato con filo può migliorare l'efficienza di trasferimento di materiali pesanti

JIDONGDAfornisce ilTubo in gomma flangiato di grande diametro rinforzato con filo metallicoper applicazioni industriali impegnative di aspirazione e scarico in cui sono essenziali stabilità strutturale, connessioni affidabili e trasferimento di materiali ad alto volume. Progettato per il trasporto di acqua, liquami, fango, sabbia e materiali minerali compatibili, questo tubo flessibile combina una struttura in gomma multistrato, rinforzo in filo di acciaio a spirale e connessioni flangiate personalizzabili per affrontare le sfide pratiche dei sistemi minerari, di dragaggio e di pompaggio industriale.

Un tubo in gomma flangiato di grande diametro rinforzato con filo è progettato per mantenere la sua forma durante le operazioni di aspirazione, supportando al tempo stesso i requisiti di pressione delle applicazioni di scarico. Il rinforzo in filo di acciaio a spirale aiuta a resistere alla deformazione verso l'interno sotto pressione negativa, mentre gli strati di gomma proteggono il tubo e si adattano a diversi fluidi trasportati. Le estremità flangiate semplificano l'integrazione con pompe, attrezzature di dragaggio e tubazioni fisse. Questa guida spiega la struttura del tubo, il principio di funzionamento, le applicazioni industriali, i criteri di selezione e le pratiche di manutenzione per aiutare i team di ingegneri a specificare una soluzione adatta alle loro condizioni operative.

Sommario

1. Che cos'è un tubo in gomma flangiato di grande diametro rinforzato con filo metallico?
2. Come funziona la sua struttura rinforzata?
3. Quali sono i principali vantaggi prestazionali?
4. Quali industrie traggono vantaggio da questo tubo?
5. Come si confronta con altri tipi di tubi?
6. Come si sceglie il tubo giusto?
7. Quali sono le pratiche di installazione e manutenzione che contano?
8. Domande frequenti
9. Conclusione e richiesta di prodotto

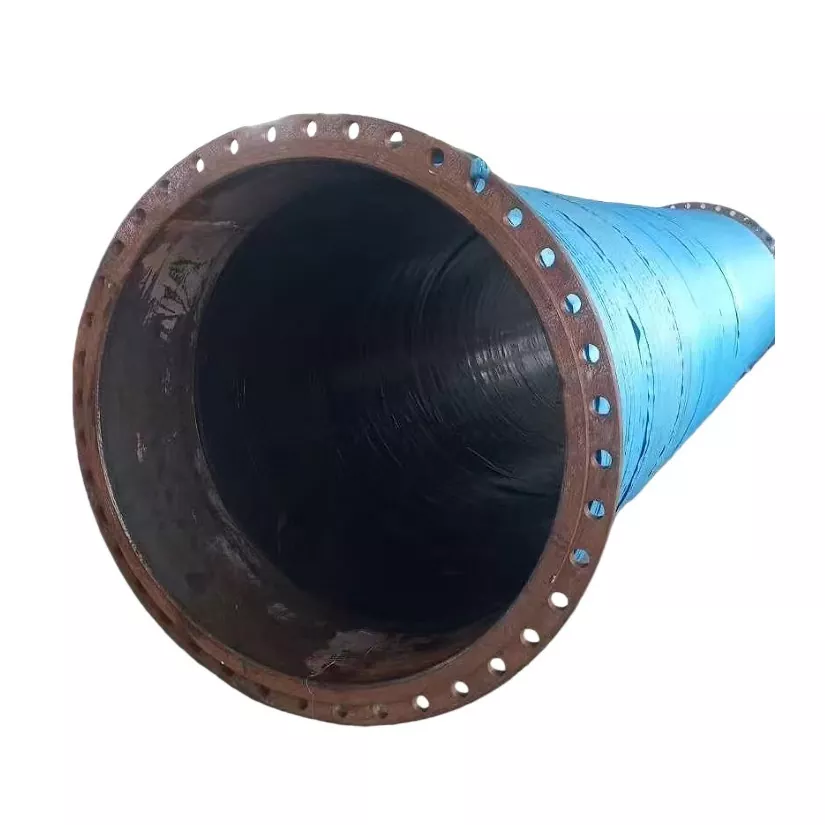

Che cos'è un tubo in gomma flangiato di grande diametro rinforzato con filo metallico?

Un tubo in gomma flangiato di grande diametro rinforzato con filo è un componente flessibile di una tubazione progettato per spostare volumi sostanziali di liquidi e miscele solido-liquido compatibili. È particolarmente utile quando i tubi rigidi convenzionali sono difficili da installare, le apparecchiature richiedono connessioni flessibili o la tubazione deve funzionare sia in condizioni di aspirazione che di scarico.

La caratteristica distintiva è il filo di acciaio a spirale incorporato nella parete del tubo. A differenza di un tubo in gomma che fa affidamento solo sul corpo elastomerico e sul rinforzo tessile, questa costruzione aggiunge un supporto circonferenziale per aiutare il tubo a resistere alla pressione esterna durante il funzionamento del vuoto.

JIDONGDA sviluppa questo tubo per applicazioni che coinvolgono:

• Trasferimento dell'acqua e movimentazione dei fluidi industriali.
• Trasporto di liquame, fango, sabbia e materiale minerale.
• Sistemi di dragaggio e rimozione sedimenti.
• Operazioni di estrazione e lavorazione degli aggregati.
• Connessioni flessibili tra pompe, apparecchiature e tubazioni.

Per gli acquirenti che valutano diverse configurazioni, la pagina del prodotto del tubo flessibile rinforzato con filo JIDONGDA fornisce un punto di partenza per rivedere la struttura del prodotto e le opzioni di personalizzazione.

Come funziona la sua struttura rinforzata?

Le prestazioni di un tubo industriale di grande diametro dipendono dalla funzione coordinata delle sue mescole di gomma, degli strati di rinforzo, della struttura del filo di acciaio e delle connessioni terminali. Ogni componente risponde a un diverso requisito operativo.

1. Strato di gomma interno

Il tubo interno entra direttamente in contatto con il materiale trasportato. Il suo composto deve essere selezionato in base alle proprietà chimiche del mezzo, alle caratteristiche delle particelle e alla temperatura operativa. Per i liquami o la sabbia abrasivi, una mescola di gomma resistente all'usura opportunamente formulata può aiutare a ridurre l'erosione interna e i guasti prematuri.

2. Strati di rinforzo ad alta resistenza

Il tessuto o altri strati di rinforzo specificati forniscono ulteriore resistenza strutturale e aiutano il tubo a resistere alla pressione interna durante lo scarico. La loro disposizione e le specifiche devono corrispondere alla pressione di esercizio e alle condizioni di servizio previste.

3. Rinforzo in filo di acciaio a spirale

Il filo di acciaio incorporato forma una struttura portante attorno alla circonferenza del tubo. Durante l'aspirazione, la pressione atmosferica esterna può spingere verso l'interno un tubo non adeguatamente supportato. Il rinforzo a spirale aiuta a preservare il passaggio del flusso interno e riduce il rischio di appiattimento o collasso.

4. Copertura protettiva esterna in gomma

Lo strato esterno aiuta a proteggere il tubo da abrasioni esterne, urti, esposizione agli agenti atmosferici e danni meccanici. Il composto di copertura appropriato dipende dall'ambiente di installazione e dall'esposizione prevista.

5. Connessioni con estremità flangiate

Le estremità flangiate consentono al tubo di collegarsi a pompe compatibili, attrezzature di dragaggio e sezioni fisse di tubazioni. JIDONGDA può configurare le dimensioni della flangia e le disposizioni di connessione in base agli standard applicabili o ai disegni del cliente, previa conferma tecnica.

Quali sono i principali vantaggi prestazionali?

Stabilità migliorata sotto pressione negativa

La resistenza al vuoto è una delle ragioni principali per scegliere un tubo in gomma flangiato di grande diametro rinforzato con filo. Il filo di acciaio a spirale aiuta a mantenere la sezione trasversale del tubo durante l'aspirazione, supportando un flusso di materiale più stabile. Le prestazioni effettive del vuoto dipendono dalla spaziatura dei fili, dal diametro del tubo, dal design del rinforzo, dalla lunghezza, dalle condizioni di piegatura e dalla pressione operativa.

Supporto alle operazioni di aspirazione e scarico

Molti sistemi di trasferimento industriali richiedono un tubo flessibile per gestire la pressione negativa durante l'aspirazione e la pressione positiva durante lo scarico. Una costruzione adeguatamente specificata affronta entrambe le condizioni attraverso il suo sistema di rinforzo combinato. Gli acquirenti dovrebbero verificare i limiti nominali per ciascuna modalità operativa piuttosto che presumere che l'idoneità per una garantisca l'idoneità per l'altra.

Trasferimento di materiali di grandi volumi

Un ampio diametro interno può accogliere portate notevoli quando il tubo è dimensionato correttamente per la pompa e il sistema. La scelta appropriata del diametro aiuta a bilanciare i requisiti di flusso, la velocità, la perdita di pressione e le caratteristiche del materiale trasportato.

Integrazione flessibile delle apparecchiature

La struttura in gomma favorisce il movimento e aiuta a collegare apparecchiature che potrebbero non allinearsi perfettamente con una tubazione rigida. Le connessioni flangiate forniscono inoltre un'interfaccia pratica per l'installazione, l'ispezione e la sostituzione se progettate per l'apparecchiatura di accoppiamento.

Configurazione specifica del progetto

Diametro, lunghezza, mescola di gomma, struttura di rinforzo e configurazione della flangia possono essere considerati insieme. Ciò consente al tubo assemblato di riflettere le effettive condizioni operative invece di fare affidamento su una specifica generica.

Quali industrie traggono vantaggio da questo tubo?

Estrazione mineraria e lavorazione dei minerali

Le operazioni minerarie spostano spesso liquami abrasivi, sterili e miscele contenenti minerali tra le apparecchiature di lavorazione e le aree di stoccaggio designate. Un tubo adatto combina una mescola di gomma interna compatibile con un rinforzo progettato per le condizioni di pressione e vuoto previste.

Dragaggio e rimozione dei sedimenti

I sistemi di dragaggio trasportano sabbia, limo, fango e sedimenti attraverso tubazioni di aspirazione e scarico. I tubi flessibili flangiati possono collegare pompe e attrezzature di dragaggio consentendo al tempo stesso il movimento dell'installazione. Il tubo deve essere selezionato in base all'effettiva concentrazione di solidi, dimensione delle particelle, condizioni di flusso e ambiente marino o di acqua dolce.

Movimentazione di sabbia e ghiaia

L'estrazione e la lavorazione degli aggregati possono richiedere il trasferimento di acqua mista a sabbia o ghiaia. La resistenza all'abrasione e un'adeguata velocità del flusso sono particolarmente importanti perché le particelle grossolane possono accelerare l'usura sul rivestimento del tubo, sulle curve e sulle aree di collegamento.

Sistemi di pompaggio industriale

Le pompe di grandi dimensioni possono richiedere collegamenti flessibili di aspirazione e scarico per accogliere il movimento delle apparecchiature, semplificare l'installazione o isolare alcune vibrazioni. I valori nominali di pressione e vuoto del tubo devono corrispondere al campo operativo della pompa, comprese le condizioni di avvio e arresto.

Porti e ingegneria marittima

Le operazioni portuali e i progetti marittimi possono utilizzare tubi di grande diametro per il trasferimento di materiali e i collegamenti delle condutture. Per questi ambienti, gli acquirenti dovrebbero anche valutare l'esposizione esterna, la protezione dalla corrosione delle flange, la movimentazione dei carichi e qualsiasi requisito marino specifico del progetto.

Come si confronta con altri tipi di tubi?

Diverse costruzioni di tubi flessibili hanno scopi diversi. La scelta migliore dipende dalla direzione del flusso, dalle condizioni di pressione, dal mezzo trasportato e dalla disposizione di connessione richiesta.

Il confronto è generale e non sostituisce i dati specifici del modello. I dettagli costruttivi variano tra i produttori e non si deve presumere che nessun tipo di tubo superi un altro in ogni condizione.

Per i requisiti correlati, esplora le categorie di tubi in gomma flangiati per dragaggio di grande diametro di JIDONGDA e le categorie di tubi in gomma di aspirazione e scarico di grande diametro, ove disponibili.

Come si sceglie il tubo giusto?

Prima di acquistare un tubo in gomma flangiato di grande diametro rinforzato con filo, i team di progettazione e approvvigionamento dovrebbero definire il servizio effettivo piuttosto che selezionare un prodotto solo in base al diametro nominale.

1. Identificare il mezzo trasportato

Specificare se il tubo trasporta acqua pulita, acque reflue, fango, sabbia, fanghi minerali o altro materiale. Includere composizione chimica, dimensione delle particelle, concentrazione di solidi e temperatura. Questi dettagli guidano la scelta della mescola di gomma interna e della protezione dall'abrasione.

2. Confermare i requisiti di diametro e flusso

Determinare il diametro interno richiesto dalla portata target, dalla perdita di pressione consentita, dalle caratteristiche della pompa e dai requisiti di trasporto del materiale. Un tubo sovradimensionato o sottodimensionato può creare inefficienze del sistema o problemi operativi.

3. Stabilire i limiti di pressione e vuoto

Fornire la normale pressione di esercizio, la pressione massima prevista, il vuoto di aspirazione e qualsiasi condizione transitoria. Richiedere valutazioni documentate per la configurazione proposta. La pressione di esercizio e il grado di vuoto non devono essere dedotti esclusivamente dall'aspetto o dal rinforzo del filo.

4. Specificare Lunghezza e Instradamento

Misurare la lunghezza installata richiesta e identificare curve, movimenti e posizioni di connessione. Rispettare il raggio minimo di curvatura indicato dal produttore ed evitare percorsi che provochino attorcigliamenti, torsioni, tensioni eccessive o carichi concentrati sulle flange.

5. Abbinare lo standard della flangia

Confermare lo standard della flangia applicabile, la dimensione nominale, la classe di pressione, il modello dei fori dei bulloni, il rivestimento, il materiale e la disposizione di tenuta. I potenziali standard includono GB, DIN, ANSI, JIS e ASME, ma la compatibilità deve essere verificata rispetto all'esatta attrezzatura di accoppiamento e ai requisiti di progetto.

6. Valutare le condizioni del servizio

Considerare l'esposizione esterna, l'umidità, l'abrasione, l'impatto, la corrosione, i cicli operativi e l'accesso per la manutenzione prevista. Un tubo tecnicamente compatibile con una protezione esterna inadeguata o una disposizione di collegamento errata può comunque avere una vita utile breve.

Per un preventivo, preparare le seguenti informazioni:

• Diametro interno del tubo flessibile richiesto e lunghezza complessiva.
• Mezzo trasportato e temperatura operativa.
• Pressione di esercizio, pressione massima e vuoto di aspirazione.
• Standard, dimensioni e dettagli delle apparecchiature di accoppiamento delle flange.
• Layout di installazione, requisiti di piegatura ed esposizione ambientale.
• Quantità, requisiti di consegna e documenti di ispezione applicabili.

Quali sono le pratiche di installazione e manutenzione che contano?

L'installazione corretta è essenziale per ottenere le prestazioni previste di un tubo assemblato rinforzato. Anche un prodotto ben progettato può guastarsi prematuramente se viene attorcigliato, piegato eccessivamente, supportato in modo insufficiente o utilizzato al di fuori dei limiti nominali.

Raccomandazioni per l'installazione

• Ispezionare il corpo del tubo, le facce della flangia e le superfici di tenuta prima dell'installazione.
• Allineare le flange di accoppiamento senza forzare il tubo in posizione.
• Utilizzare guarnizioni e dispositivi di fissaggio compatibili, serrando i bulloni secondo la procedura applicabile.
• Prevenire torsioni, carichi di trazione eccessivi e piegature superiori al raggio minimo specificato.
• Fornire un supporto adeguato laddove il peso del tubo assemblato o i carichi esterni potrebbero sollecitare i collegamenti.
• Verificare i limiti di pressione e vuoto del sistema prima della messa in servizio.

Ispezione di routine

• Verificare la presenza di crepe, rigonfiamenti, rinforzi esposti, tagli e deformazioni insolite.
• Ispezionare i collegamenti a flangia per individuare eventuali perdite, corrosione, elementi di fissaggio allentati e guarnizioni danneggiate.
• Monitorare eventuali perdite di pressione inaspettate, flusso ridotto o segni di collasso dell'aspirazione.
• Esaminare l'abrasione nelle aree esposte a particelle grossolane o contatti ripetuti.
• Rimuovere dal servizio i gruppi danneggiati e seguire le indicazioni del produttore per l'ispezione e la sostituzione.

Gli intervalli di ispezione dovrebbero riflettere la gravità operativa, la criticità del sistema e le procedure applicabili del sito. Non è possibile garantire una durata di servizio fissa senza considerare l'effettivo utilizzo e la cronologia della manutenzione.

Domande frequenti

1. Qual è lo scopo principale del rinforzo in filo di acciaio a spirale?

Il suo scopo principale è fornire un supporto circonferenziale che aiuti il ​​tubo a resistere alla deformazione verso l'interno sotto pressione negativa. Ciò è particolarmente importante nei sistemi di aspirazione di grande diametro in cui il collasso del tubo può limitare il flusso.

2. Questo tubo può gestire sia l'aspirazione che lo scarico?

Può essere progettato per entrambi i compiti, ma la pressione e il vuoto consentiti devono essere confermati per la costruzione specifica del tubo. Gli acquirenti dovrebbero richiedere le classificazioni applicabili anziché dare per scontato che ogni modello abbia gli stessi limiti di prestazioni.

3. Quali materiali può trasportare un tubo in gomma flangiato di grande diametro rinforzato con filo?

A seconda della mescola di gomma e delle specifiche tecniche, può essere utilizzato per acqua, fango, liquame, sabbia e materiali minerali compatibili. Prima della selezione è necessario valutare la compatibilità chimica, l'abrasività delle particelle, la temperatura e la concentrazione dei solidi.

4. Le dimensioni della flangia sono personalizzabili?

JIDONGDA indica che le configurazioni della flangia possono essere personalizzate secondo standard riconosciuti o disegni del cliente. Fornire le dimensioni esatte, lo standard della flangia, la classe di pressione e i dettagli della connessione di accoppiamento per conferma tecnica.

5. Come posso ridurre l'usura prematura del tubo?

Selezionare una mescola di gomma interna adeguata, evitare eccessive restrizioni di flusso, seguire il raggio di curvatura specificato e ispezionare regolarmente le aree ad alta usura. Anche la pressione operativa, le caratteristiche delle particelle trasportate e le condizioni di installazione devono rimanere entro i limiti approvati.

6. Quali informazioni sono necessarie per richiedere un preventivo?

Fornire il diametro del tubo, la lunghezza, il mezzo, la pressione di esercizio, i requisiti di vuoto, la temperatura, la configurazione della flangia, l'ambiente operativo e la quantità dell'ordine. Disegni o fotografie dei collegamenti esistenti possono aiutare a chiarire i requisiti di interfaccia.

7. Come faccio a sapere se un tubo è adatto al mio progetto?

Confrontare le specifiche del tubo proposto con le condizioni operative e i requisiti di connessione del progetto. Confermare i valori nominali di pressione e vuoto, compatibilità dei materiali, dimensioni e documentazione di ispezione con il produttore prima di effettuare un ordine.

Conclusione: specifica un tubo che corrisponda alle tue condizioni operative

Un tubo in gomma flangiato di grande diametro rinforzato con filo può fornire una soluzione efficace per i sistemi di aspirazione e scarico più esigenti combinando struttura in gomma flessibile, rinforzo strutturale, supporto in filo di acciaio a spirale e connessioni flangiate adattabili. La sua idoneità dipende dall'adattamento del progetto al mezzo trasportato, dalle condizioni di flusso, pressione e vuoto richieste, dalla geometria di installazione e dal piano di manutenzione.

JIDONGDA offre opzioni di personalizzazione per dimensioni dei tubi, strutture di rinforzo, selezione dei materiali e configurazioni delle flange per supportare diversi requisiti di trasferimento industriale. Per discutere della tua applicazione, rivedi i dettagli del prodotto del tubo in gomma flangiato di grande diametro rinforzato con filo metallico e prepara le specifiche tecniche.Contattacioggi per discutere i requisiti del tuo progetto, richiedere un preventivo su misura e identificare una configurazione di tubo adatta per il tuo sistema di tubazioni.
