Che cos'è un raccordo con ghiera e come funziona nei sistemi di collegamento dei tubi?

Un escavatore da cantiere perde improvvisamente la pressione idraulica. L'operatore scende e vede una pozza d'olio che gocciola da una giuntura sotto la macchina. Arriva la squadra di manutenzione, diagnostica il problema come un raccordo allentato e lo stringe. Ma la fuga di notizie ritorna nel giro di un'ora. Il problema non è la tenuta; è il Raccordo Ghiera all'interno che ha perso la presa. Questo scenario si verifica ogni giorno nelle officine e nei cantieri, spesso perché le persone che lavorano sull'attrezzatura non comprendono appieno il componente che stanno serrando. ILRaccordo della ghieraè uno degli elementi più comuni ma anche più fraintesi nei sistemi di potenza fluida. È piccolo, economico e facile da trascurare, ma un raccordo a ghiera correttamente funzionante fa la differenza tra un sistema idraulico affidabile e una perdita cronica.

Un raccordo a ghiera è un dispositivo di compressione meccanica che crea una tenuta a prova di perdite tra un tubo e un corpo del raccordo. Funziona secondo un principio semplice ma elegante: quando un dado viene serrato, forza un anello conico (la ghiera) a comprimersi radialmente contro la parete del tubo. Questa compressione crea due effetti critici: una tenuta metallo-metallo che impedisce la fuoriuscita del fluido e una presa meccanica che impedisce l'estrazione del tubo sotto pressione. Il raccordo con ghiera non si basa su adesivi, sigillanti o guarnizioni; utilizza l'elasticità e la plasticità del metallo per formare una connessione permanente e affidabile. Questo articolo ti porterà in un tuffo nel mondo del Ferrule Fitting, esplorandone l'anatomia, la fisica di funzionamento, le sue varie tipologie e le specifiche tecniche che definiscono un prodotto di qualità. Tratteremo anche le tecniche pratiche di installazione e gli scenari comuni di risoluzione dei problemi. Alla fine capirete perché questo piccolo componente merita molta più attenzione di quella che riceve solitamente.

Sommario

• 1. Cos'è un raccordo con ghiera?
• 2. Come funziona il raccordo della ghiera per creare una tenuta a prova di perdite?
• 3. Quali sono i diversi tipi di raccordi con ghiera e dove vengono utilizzati?
• 4. Quali specifiche tecniche definiscono un raccordo con ghiera di alta qualità?
• 5. Come installare e risolvere correttamente i problemi di un raccordo con ghiera?
• Domande frequenti (FAQ)
• Informazioni sul produttore
• Conclusione

Cos'è un raccordo con ghiera?

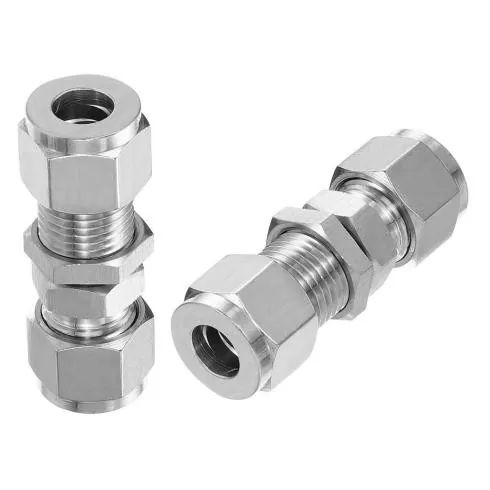

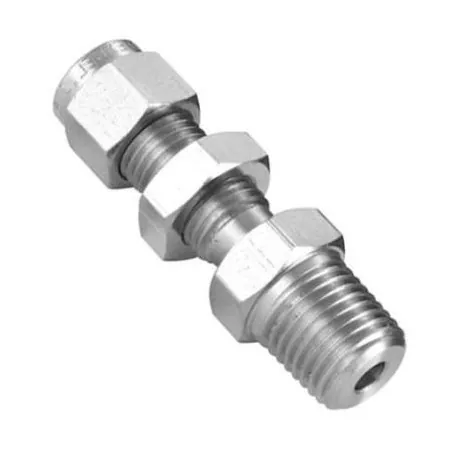

A Raccordo della ghieraè un componente di precisione utilizzato per collegare un tubo a un corpo di raccordo nei sistemi pneumatici e di potenza fluida. È una piccola parte metallica a forma di anello che, quando compressa, crea un sigillo e fornisce ritenzione meccanica. La parola "ghiera" deriva dal latino "ferrum", che significa ferro, a testimonianza della sua natura metallica. Nella sua forma più semplice, un raccordo a ghiera è un manicotto che si inserisce sull'estremità di un tubo. Quando il dado del raccordo viene serrato, la boccola viene forzata contro una superficie conica nel corpo del raccordo, provocandone la deformazione e la presa sul tubo. Questa deformazione è permanente; una volta che il raccordo con ghiera è stato adeguatamente compresso, non può essere riutilizzato in una nuova posizione e rimarrà in posizione anche in condizioni di vibrazioni estreme.

Per comprendere l'inserimento della ghiera, immagina la tua mano che afferra un bastoncino di legno. Le tue dita avvolgono il bastoncino, esercitando pressione da tutti i lati. Più forte stringi, più stretta sarà la presa. Il Ferrule Fitting funziona secondo lo stesso principio, ma con una differenza cruciale: il Ferrule Fitting non è solo grippante; sta anche creando un sigillo. La ghiera è conica e, quando viene forzata nel corrispondente cono all'interno del corpo del raccordo, subisce una deformazione plastica controllata. La superficie esterna della ghiera fa tenuta contro il corpo del raccordo, mentre la superficie interna aderisce alla parete del tubo. Questa doppia azione, sigillatura e presa, è ciò che rende il raccordo con ghiera così efficace. Il tubo non è incollato né saldato; è bloccato e sigillato meccanicamente dalla deformazione della ghiera.

L'anatomia di un raccordo a ghiera è costituita da tre componenti principali:

• Corpo adatto:L'alloggiamento principale che contiene la sede conica e fornisce il collegamento esterno (filettato o saldato). Solitamente è realizzato in acciaio inossidabile, ottone o acciaio al carbonio.
• Ghiera:L'anello di compressione che si deforma per sigillare e afferrare il tubo. Questo è il cuore dell'allestimento. La sua geometria, il materiale e la finitura superficiale sono fondamentali per le prestazioni del raccordo.
• Noce:Il collare filettato esternamente che applica la forza assiale per comprimere la ghiera nel corpo del raccordo. Il design del dado influisce sulla coppia richiesta e sulla facilità di installazione.

Il raccordo con ghiera è unico tra i metodi di connessione dei tubi perché non richiede alcuna preparazione speciale dell'estremità del tubo: nessuna svasatura, brasatura o saldatura. Il tubo viene semplicemente tagliato quadrato, sbavato e inserito. Questa semplicità è una delle ragioni principali per cui il raccordo con ghiera è così ampiamente utilizzato in applicazioni che vanno dalle linee dei freni automobilistiche alle piattaforme petrolifere offshore.

Come funziona il raccordo della ghiera per creare una tenuta a prova di perdite?

Per capire come aRaccordo della ghierafunziona, bisogna immaginare cosa succede all'interno del raccordo durante il serraggio. È un piccolo dramma di forze, deformazioni e sigillature, che avvengono tutte in uno spazio di pochi millimetri. Il processo può essere suddiviso in quattro fasi fisiche distinte, ciascuna delle quali contribuisce alla tenuta e alla presa finali.

Fase 1: Inserimento e Contatto Iniziale.Il tubo viene tagliato perpendicolarmente e sbavato, quindi inserito nel corpo del raccordo finché non tocca il fondo contro uno spallamento o viene mantenuto a una profondità di inserimento specificata. Il raccordo a ghiera viene fatto scorrere sul tubo, seguito dal dado. Il dado viene quindi avviato sulle filettature del corpo del raccordo. A questo punto non c'è più contatto tra la ghiera e le superfici di tenuta. La ghiera è semplicemente appoggiata sul tubo, pronta per essere attivata.

Fase 2: innesto della ghiera.Quando il dado viene serrato, entra in contatto con la faccia posteriore della ghiera. La ghiera inizia a muoversi assialmente nel corpo del raccordo, entrando nella conicità della sede. L'angolo di rastremazione è fondamentale: generalmente tra 24 e 60 gradi, a seconda del design del raccordo. Il bordo anteriore della ghiera entra in contatto con il cono del corpo del raccordo e la forza del dado inizia a spingere la ghiera in avanti.

Fase 3: deformazione della ghiera.A questo punto la ghiera comincia a deformarsi. La geometria della ghiera è progettata in modo tale da essere più forte nella parte posteriore e più debole nella parte anteriore. Man mano che il dado continua a stringersi, la sezione anteriore della ghiera, che è più sottile e ha una sezione trasversale più piccola, inizia a collassare verso l'interno. Questo collasso verso l'interno è il "morso" che il raccordo a ghiera fa nel tubo. Il diametro interno della ghiera si riduce e il suo bordo anteriore taglia la parete del tubo, creando un blocco meccanico. Contemporaneamente, la superficie esterna della ghiera viene premuta contro il cono del corpo del raccordo, creando la superficie di tenuta primaria.

Fase 4: Chiusura elastica finale.Nella fase finale, la ghiera è stata completamente compressa. Ha subito deformazioni sia elastiche che plastiche. La componente elastica è fondamentale: la ghiera, come una molla compressa, esercita una forza continua verso l'esterno contro il corpo del raccordo ed una forza continua verso l'interno contro il tubo. Questa forza sostenuta, nota come "forza di tenuta", è ciò che mantiene l'integrità della connessione nel tempo, anche in caso di cicli termici e fluttuazioni di pressione. Il tubo è ora bloccato in posizione e sigillato.

Cosa succede quando le vibrazioni allentano il dado? Se il dado arretra leggermente, il recupero elastico della ghiera, il suo comportamento a molla, mantiene le superfici di tenuta in contatto. Questo è il motivo per cui un raccordo con ghiera installato correttamente può rimanere privo di perdite anche dopo anni di servizio. Tuttavia, se il dado è serrato eccessivamente, la ghiera può essere spinta oltre il suo limite elastico, provocando un'eccessiva deformazione plastica. Questa condizione, nota come "toccare il fondo", può distruggere la ghiera e creare un percorso di perdita. Questo è il motivo per cui molti guasti del raccordo della ghiera sono causati da una coppia errata.

Quali sono i diversi tipi di raccordi con ghiera e dove vengono utilizzati?

ILRaccordo della ghieranon è un prodotto unico e monolitico. È disponibile in diverse configurazioni distinte, ciascuna ottimizzata per applicazioni specifiche, intervalli di pressione e condizioni ambientali. Comprendere le differenze è essenziale per selezionare il raccordo con ghiera giusto per un determinato lavoro. I tre tipi più comuni sono la ghiera singola, la ghiera doppia e la ghiera di tipo W.

Raccordi a ghiera singola.Come suggerisce il nome, la ghiera singola utilizza un solo elemento ghiera per fornire sia funzioni di tenuta che di presa. Questa ghiera è generalmente progettata con un bordo anteriore affilato che morde il tubo mentre la sua superficie esterna sigilla il corpo del raccordo. I raccordi a ghiera singola sono semplici, contengono meno parti e spesso hanno un costo inferiore rispetto ai modelli a doppia ghiera. Sono comunemente utilizzati in applicazioni a pressione medio-bassa, come sistemi pneumatici, strumentazione e impianti idraulici industriali generali. La semplicità, tuttavia, ha un costo: la singola ghiera deve svolgere due funzioni contemporaneamente, rendendola meno tollerante agli errori di installazione e più sensibile alla finitura superficiale del tubo.

Raccordi a doppia ghiera.Il raccordo a doppia ghiera è un design più sofisticato che separa le funzioni di tenuta e presa in due componenti indipendenti. La ghiera anteriore è progettata per sigillare contro il corpo del raccordo, mentre la ghiera posteriore è progettata per fare presa sul tubo. Questa divisione del lavoro consente di ottimizzare ciascuna ghiera per la sua funzione specifica. La ghiera anteriore può essere realizzata con un materiale più morbido per una migliore tenuta, mentre la ghiera posteriore può essere più dura per una migliore presa. I raccordi a doppia ghiera sono ampiamente utilizzati nei sistemi idraulici ad alta pressione, come quelli presenti nelle macchine edili, nelle macchine per lo stampaggio a iniezione e nelle piattaforme petrolifere offshore. Offrono una resistenza superiore alle vibrazioni e sono meno sensibili alle variazioni della coppia di installazione.

Raccordi con ghiera di tipo W.La ghiera di tipo W ha un design specializzato, generalmente realizzata in una lega di acciaio inossidabile di alta qualità, con un caratteristico profilo a "W" nella sezione trasversale. Questa forma unica consente alla ghiera di assorbire l'espansione e la contrazione termica senza perdere il precarico. I raccordi con ghiera di tipo W vengono utilizzati principalmente in applicazioni ad alta temperatura, come la tracciatura del vapore, gli scambiatori di calore e le tubazioni dei forni. Si trovano anche nei sistemi criogenici dove sono comuni variazioni estreme di temperatura. Il design di tipo W fornisce una distribuzione delle sollecitazioni più uniforme, riducendo il rischio di fessurazioni da tensocorrosione in ambienti difficili.

La tabella seguente fornisce una panoramica comparativa dei tre principali tipi di raccordi con ghiera.

Quali specifiche tecniche definiscono un raccordo con ghiera di alta qualità?

La prestazione di aRaccordo della ghieraè determinato da una combinazione di selezione del materiale, precisione geometrica e trattamento superficiale. Una ghiera di scarsa qualità si guasterà prematuramente, mentre una ghiera di alta qualità può fornire decenni di servizio affidabile. Comprendere le specifiche tecniche che definiscono un raccordo con ghiera di alta qualità è essenziale per ingegneri, professionisti degli approvvigionamenti e team di manutenzione che devono selezionare il componente giusto per la loro applicazione.

Nella nostra fabbrica produciamo raccordi con ghiera che soddisfano i più elevati standard del settore. I nostri prodotti per raccordi con ghiera sono disponibili in vari materiali, tra cui acciaio inossidabile 316L, ottone e acciaio al carbonio, con trattamenti superficiali che vanno dalla passivazione alla nichelatura chimica. La tabella seguente fornisce una ripartizione dettagliata delle principali specifiche tecniche della nostra gamma di raccordi con ghiera.

Uno dei parametri più critici è la durezza superficiale della ghiera. La ghiera deve essere più dura del tubo che stringe, ma non così dura da diventare fragile. Il nostro raccordo con ghiera è trattato termicamente per ottenere una durezza superficiale di 58-62 HRC, che fornisce l'equilibrio ottimale tra morso e tenacità. Anche la rugosità superficiale delle superfici di tenuta è critica. Una superficie troppo ruvida non sigillerà correttamente, mentre una superficie troppo liscia potrebbe non fornire abbastanza attrito affinché la ghiera possa "mordere" il tubo. Manteniamo una rugosità superficiale di 0,4-0,8 µm sulle nostre superfici di sigillatura, che si è rivelata la gamma ottimale per la sigillatura.

Oltre a queste specifiche standard, offriamo diverse opzioni personalizzate per il raccordo della ghiera, inclusi materiali speciali (ad esempio Inconel, Monel per ambienti corrosivi) e rivestimenti speciali (ad esempio rivestimento in PTFE per attrito ridotto). Il nostro team di ingegneri è disponibile per assistere nella selezione delle specifiche del raccordo ghiera corrette per la vostra applicazione specifica.

Come installare e risolvere correttamente i problemi di un raccordo con ghiera?

Anche la massima qualitàRaccordo della ghierafallirà se non è installato correttamente. Una corretta installazione è un'abilità che ogni tecnico e ingegnere di manutenzione dovrebbe padroneggiare. Il processo è semplice ma richiede attenzione ai dettagli in ogni passaggio. La tabella seguente illustra i cinque passaggi essenziali per installare correttamente un raccordo con ghiera.

Nonostante un'installazione attenta, possono verificarsi perdite e altri problemi. Quando si risolve un problema relativo al raccordo della ghiera, è utile seguire un processo sistematico. Di seguito è riportata una guida semplificata per la risoluzione dei problemi.

• Perdita rilevata durante l'installazione iniziale:Controllare la squadratura del tubo e la profondità di inserimento. Un tubo tagliato male o un inserimento incompleto sono la causa più comune delle perdite iniziali. Reinstallare con un nuovo raccordo ghiera.
• Perdita rilevata dopo un periodo di funzionamento:Controllare la coppia del dado. Le vibrazioni possono causare l'arretramento del dado. Stringere nuovamente il dado potrebbe risolvere il problema. Se la perdita persiste, ispezionare la ghiera per eventuali danni. Una ghiera potrebbe essere stata serrata eccessivamente durante la prima installazione, provocandone un'eccessiva deformazione.
• Il tubo può essere ruotato o estratto:La ghiera non ha stretto sufficientemente il tubo. Ciò è solitamente dovuto ad un serraggio insufficiente o all'utilizzo di un tubo con durezza errata. Controllare la coppia e verificare che il materiale del tubo sia compatibile con le specifiche del raccordo ghiera.
• La ghiera è visibilmente incrinata o rotta:Ciò è spesso dovuto a un serraggio eccessivo o a un difetto del materiale. Sostituire il raccordo della ghiera con una nuova unità e controllare la coppia per assicurarsi che non superi il valore consigliato.

Domande frequenti (FAQ)

Domanda 1: È possibile riutilizzare un raccordo con ghiera dopo essere stato serrato?

Risposta: Generalmente, un raccordo con ghiera non è progettato per essere riutilizzato. La ghiera subisce una deformazione plastica permanente quando viene compressa e il morso che fa nel tubo è un evento irripetibile. Non è consigliabile riutilizzare una ghiera su un nuovo tubo o in una nuova posizione, poiché non garantirà la stessa tenuta e presa affidabili. In alcuni casi, se il raccordo è stato serrato solo leggermente (e la ghiera non ha ancora morso il tubo), può essere possibile riposizionarlo, ma questo è a rischio dell'installatore. La nostra fabbrica consiglia di sostituire la ghiera e il dado ogni volta che il collegamento del tubo viene smontato, per garantire una tenuta a prova di perdite.

Domanda 2: Come posso sapere se un raccordo con ghiera è sufficientemente stretto senza una chiave dinamometrica?

Risposta: Sebbene la chiave dinamometrica sia lo strumento preferito per un serraggio costante e accurato, non è sempre disponibile. Un metodo alternativo è il metodo del "conteggio dei turni". Una volta serrato a mano il dado, segnare un punto di riferimento e quindi serrarlo di un ulteriore 1/4 o 1/2 giro, a seconda delle dimensioni e del materiale del raccordo. Per un raccordo per tubo da 1/4", spesso è sufficiente 1/4 di giro dopo il serraggio manuale; per un raccordo da 1/2", potrebbe essere 1/2 giro. Tuttavia, questo metodo è meno preciso e si basa sull'esperienza dell'installatore. Si consiglia vivamente di utilizzare una chiave dinamometrica e i valori di coppia specificati dal produttore, soprattutto in applicazioni ad alta pressione o critiche per la sicurezza.

Domanda 3: I raccordi con ghiera sono adatti per tubi in acciaio inossidabile?

Risposta: Sì, il raccordo con ghiera è ampiamente utilizzato con tubi in acciaio inossidabile. Tuttavia, il materiale del tubo deve essere compatibile con il materiale della ghiera. La ghiera deve essere più dura del tubo per creare il morso necessario. Per i tubi in acciaio inossidabile si consiglia di utilizzare una ghiera realizzata in una lega di acciaio inossidabile con una durezza superiore a quella del tubo. La nostra fabbrica offre raccordi con ghiera specificamente progettati per l'uso con tubi in acciaio inossidabile, con un trattamento termico ottimizzato per garantire una presa sicura e una tenuta affidabile. Se si verifica una notevole discrepanza di durezza, la ghiera potrebbe non aderire correttamente al tubo o il tubo potrebbe essere danneggiato.

Domanda 4: Qual è la pressione massima che un raccordo con ghiera può sopportare?

Risposta: La pressione di esercizio massima di un raccordo con ghiera dipende da diversi fattori: il diametro del tubo, il materiale della ghiera e del corpo del raccordo e il tipo di progettazione (ghiera singola o doppia ghiera). Il nostro raccordo con ghiera doppia per tubi fino a 1" di diametro è classificato per pressioni di esercizio fino a 630 bar (9.100 psi). Per diametri maggiori o pressioni più elevate, sono disponibili design speciali. Fare sempre riferimento alla tabella di pressione nominale del produttore per il modello e la dimensione specifici. È essenziale garantire che la classificazione del raccordo con ghiera superi la pressione massima del sistema più un margine di sicurezza.

Domanda 5: Perché il raccordo con ghiera perde anche dopo averlo serrato correttamente?

Risposta: Una perdita in un raccordo con ghiera correttamente serrato può essere causata da diversi fattori che potrebbero non essere immediatamente evidenti. Le cause più comuni sono: una superficie del tubo sotto la ghiera graffiata o danneggiata (spesso a causa di detriti o manipolazione); un tubo non perfettamente rotondo (soprattutto se tagliato con un seghetto anziché con un tagliatubi); una durezza del tubo non corretta (la ghiera non riesce a mordere un tubo troppo duro); oppure una superficie di tenuta danneggiata o contaminata nel corpo del raccordo stesso. Inoltre, se il raccordo è stato smontato e rimontato senza sostituire la ghiera, la deformazione originaria non si ripeterà, causando una perdita. La nostra fabbrica consiglia di ispezionare attentamente il tubo per eventuali danni e di utilizzare sempre un nuovo raccordo con ghiera quando si reinstallano le connessioni per evitare perdite.
