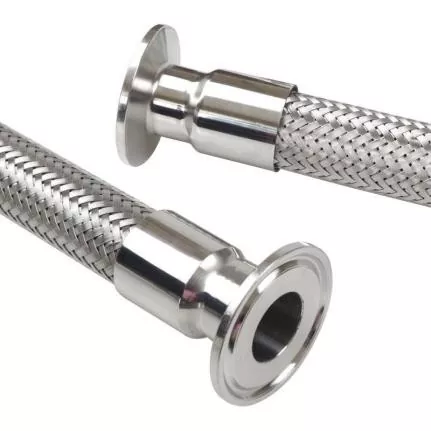

Tubo metallico intrecciato in filo di acciaio

Il tubo metallico intrecciato in filo di acciaio JIDONGDA è progettato specificamente per sistemi di trasporto di fluidi e gas esigenti che richiedono resistenza alle vibrazioni, capacità di sopportare disallineamenti e durata in condizioni estreme di temperatura e pressione. A differenza dei tubi in gomma standard o delle tubazioni rigide, questo prodotto combina la flessibilità di un tubo metallico corrugato con la resistenza alla pressione fornita da una treccia metallica. Ciò consente la risoluzione di problemi industriali comuni come difficoltà di installazione, guasti indotti dalle vibrazioni delle tubazioni rigide e la breve durata dei tubi tradizionali.

I prodotti sono pienamente conformi agli standard internazionali, tra cui GB/T 14525, ISO 10380 ed EJMA. Grazie a processi di produzione raffinati e a un sistema completo di controllo qualità, i nostri prodotti soddisfano gli standard industriali globali e sono adatti per il funzionamento negli ambienti più difficili.

Design del prodotto e vantaggi dei materiali

1. Strato ondulato interno

Costruito con tubo corrugato (materiale: acciaio inossidabile di qualità 304, 316 o 316L), questo strato offre un'eccellente resistenza alla corrosione e stabilità delle prestazioni sia alle alte che alle basse temperature, garantendo al contempo un flusso senza ostacoli del fluido senza il rischio di intasamento. La sua struttura ondulata flessibile consente spostamenti su vari piani (assiale, laterale e angolare), adattandosi alle deformazioni della tubazione senza compromettere l'efficienza del trasporto.

2. Strato di rinforzo in treccia metallica

È costituito da uno strato protettivo di treccia metallica singola o doppia in acciaio inossidabile, che migliora significativamente la resistenza alla pressione e l'integrità strutturale del tubo. La treccia stretta limita l'espansione del tubo interno ad alta pressione, protegge dagli impatti meccanici esterni e smorza le vibrazioni della tubazione, prevenendo così danni al tubo e perdite di fluido durante il funzionamento prolungato.

Principali caratteristiche e vantaggi del prodotto

1. Eccezionale resistenza termica: intervallo di temperatura operativa da -196°C a +600°C; in grado di trasportare in modo affidabile mezzi specializzati (ad esempio GNL criogenico, vapore ad alta temperatura, olio caldo) in condizioni operative estreme.

2. Sicurezza e durata ad alta pressione: intervallo di pressione operativa da 6 a 250 bar con un fattore di sicurezza di scoppio 3:1; resistente agli sbalzi di pressione improvvisi, eliminando il rischio di rottura della tubazione.

3. Efficace smorzamento delle vibrazioni e protezione delle apparecchiature: assorbe le vibrazioni continue provenienti da pompe, compressori e altre apparecchiature; riduce lo stress sul sistema di tubazioni; protegge le apparecchiature ausiliarie e prolunga la durata complessiva del sistema.

4. Compensazione automatica dell'espansione e della contrazione termica: compensa automaticamente gli spostamenti causati dalle fluttuazioni di temperatura, allevia lo stress della tubazione e previene crepe o perdite dai giunti.

5. Resistenza alla corrosione e all'invecchiamento: Realizzato in acciaio inossidabile con trattamento di decapaggio e passivazione; resistente agli acidi, agli alcali e ai sali, rendendo i prodotti adatti all'uso negli ambienti aggressivi delle industrie chimiche e farmaceutiche.

6. Flessibilità di installazione e ordinazione personalizzata: supporta vari metodi di connessione industriale (flangiata, filettata, saldata, connessione rapida); consente la personalizzazione della lunghezza del tubo, del numero di strati di treccia e del design dell'assieme per soddisfare requisiti di progetto specifici.

Rigoroso sistema di controllo qualità

1. Test simulato delle condizioni di servizio

Test completi (tra cui esposizione alla pressione interna, simulazione di vibrazioni continue, spostamento assiale, flessione ripetuta e simulazione di espansione/contrazione termica) replicano le condizioni operative industriali a lungo termine del mondo reale.

2. Parametri di controllo chiave

Ingegneri professionisti monitorano la stabilità della sezione ondulata, l'integrità della treccia, la qualità della saldatura, la tenuta e l'affidabilità degli attacchi dei raccordi in ogni fase della produzione, garantendo che nessun prodotto difettoso raggiunga il cliente.

3. Test specifici delle prestazioni dinamiche

Test a impulsi: simula le fluttuazioni di pressione e le sollecitazioni meccaniche combinate per verificare la stabilità strutturale, la resistenza alla fatica e la durata.

Test di resistenza dei raccordi: test di trazione e di carico di saldature e gruppi di connessione per garantire un fissaggio sicuro, la tenuta e un elevato livello di sicurezza strutturale.

Principali aree di applicazione

1. Settore energetico: apparecchiature per la produzione di energia, sistemi di trasporto del vapore, apparecchiature per GNL e progetti di infrastrutture energetiche.

2. Industria chimica: impianti di produzione chimica, trasporto di mezzi corrosivi (acidi, alcali) e sistemi di tubazioni per impianti chimici.

3. Sistemi HVAC: apparecchiature di riscaldamento, ventilazione e condizionamento dell'aria; caldaie industriali; e sistemi di ventilazione e riscaldamento degli edifici.

4. Produzione di precisione: lavorazione alimentare, produzione farmaceutica e trasporto di fluidi in apparecchiature di precisione.

5. Attrezzatura meccanica: collegamenti di pompe e compressori, sistemi idraulici e tubazioni di apparecchiature industriali.

Esempi di applicazioni industriali

Esempio 1: aggiornamento della pipeline del sistema di raffreddamento in un impianto di produzione di semiconduttori

Un grande impianto di produzione di wafer semiconduttori ha dovuto affrontare problemi legati all'usura prematura e alla rottura dei tubi di raffreddamento in PVC standard causati dalle alte temperature e dalle vibrazioni delle apparecchiature. Dopo averli sostituiti con tubi metallici intrecciati in filo di acciaio inossidabile JIDONGDA DN85 304, il sistema è in grado di sopportare spostamenti di espansione/contrazione termica di ±30 mm; i tubi hanno assorbito efficacemente le vibrazioni delle apparecchiature e risolto completamente i problemi relativi alle perdite d'acqua e al degrado dei materiali. L'apparecchiatura ha funzionato ininterrottamente per 27 mesi senza perdite o danni strutturali, migliorando significativamente la stabilità del processo produttivo.

Esempio 2: progetto di trasporto di vapore ad alta temperatura in un impianto chimico

Uno stabilimento chimico nel sud-est della Cina utilizzava condotte di vapore a 280°C soggette a frequenti cicli di espansione e contrazione termica. I tubi rigidi tradizionali erano soggetti a fessurazioni da stress, mentre i tubi standard non avevano una resistenza sufficiente alle alte temperature e pressioni. Il progetto ha utilizzato tubi metallici intrecciati a doppio strato JIDONGDA su misura. Grazie alla loro elevata resistenza al calore e alla capacità di compensare lo spostamento, i tubi hanno funzionato senza perdite per un anno, riducendo sostanzialmente la frequenza di manutenzione e abbassando i costi operativi.

Specifiche tecniche

Domande frequenti

Q1: Quali gradi di acciaio inossidabile vengono utilizzati per i tubi metallici JIDONGDA e come scelgo quello giusto?

R: Offriamo tre materiali standard: 304, 316 e 316L. Il grado 304 offre un equilibrio ottimale tra costi e prestazioni, rendendolo adatto per applicazioni industriali generali (acqua, gas); il grado 316 offre una resistenza alla corrosione superiore in ambienti acidi e alcalini, rendendolo ideale per l'industria chimica e le applicazioni marine; il grado 316L è un materiale a bassissimo contenuto di carbonio progettato per l'uso in ambienti altamente aggressivi e a temperature estremamente elevate. Su richiesta è disponibile la produzione con altri materiali.

Q2: I tubi metallici intrecciati in filo di acciaio JIDONGDA possono essere utilizzati per trasportare vapore ad alta temperatura per periodi prolungati?

R: Sì, possono. Questo prodotto è ottimizzato per il funzionamento ad alta temperatura ed è adatto al trasporto di vapore e fluidi ad alta temperatura in un intervallo di temperature compreso tra -196°C e +600°C. La treccia di filo di acciaio a doppio strato garantisce stabilità ad alta pressione, mentre la saldatura di precisione previene la fuoriuscita di vapore; il prodotto è ampiamente utilizzato nelle caldaie industriali e nei sistemi a vapore delle centrali elettriche, garantendo prestazioni affidabili e durevoli.

Q3: JIDONGDA offre produzione personalizzata per tubi metallici?

R: Sì, offriamo una gamma completa di servizi di progettazione e produzione personalizzati. La lunghezza del tubo, il numero di strati di treccia, i tipi di raccordi terminali e il design del prodotto possono essere adattati a specifici layout delle tubazioni, nonché ai requisiti di pressione, temperatura e fluido. Sfruttando i nostri impianti di produzione e un team di ingegneri qualificati, forniamo soluzioni complete progettate per soddisfare tutti i requisiti operativi e di installazione per un'ampia gamma di progetti industriali complessi.
