Tubo intrecciato in acciaio inossidabile

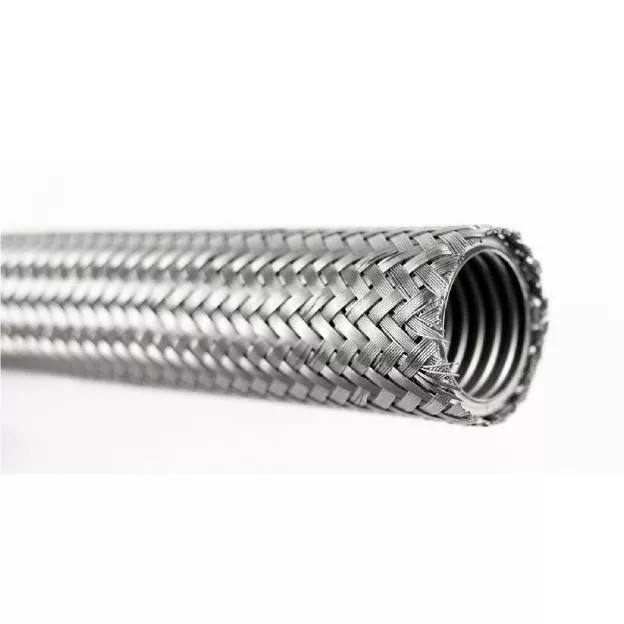

Il tubo intrecciato in acciaio inossidabile JIDONGDA è un gruppo di tubazioni flessibili ad alte prestazioni costituito da un'anima corrugata in acciaio inossidabile e una treccia di rinforzo esterna. La struttura ondulata interna fornisce flessibilità, consentendo spostamenti e flessioni a vari angoli, mentre la treccia esterna limita l'espansione radiale e migliora significativamente la resistenza alla pressione e alla tensione, raggiungendo un equilibrio ideale tra flessibilità e integrità strutturale. Essendo un componente critico di sicurezza nelle tubazioni industriali, questo prodotto previene i problemi comuni alle tubazioni rigide (come fessurazioni, perdite e guasti per fatica), garantendo così un funzionamento stabile e a lungo termine del sistema in condizioni difficili.

Caratteristiche principali del progetto

1. Tubo metallico corrugato

Il tubo è prodotto mediante formatura di precisione in acciaio inossidabile di grado 304 o 316L e presenta una struttura ondulata uniforme con eccellenti caratteristiche di deformazione elastica. È adatto per il passaggio di tubazioni complesse in spazi ristretti ed è compatibile con un'ampia gamma di mezzi operativi.

2. Treccia metallica a doppio strato

Il corpo del tubo è protetto da una fitta treccia in acciaio inossidabile (sono disponibili opzioni di treccia multistrato ad alta densità). Questo design distribuisce uniformemente i carichi di pressione e trazione, garantendo un'elevata resistenza agli urti e alla rottura.

3. Terminare le connessioni

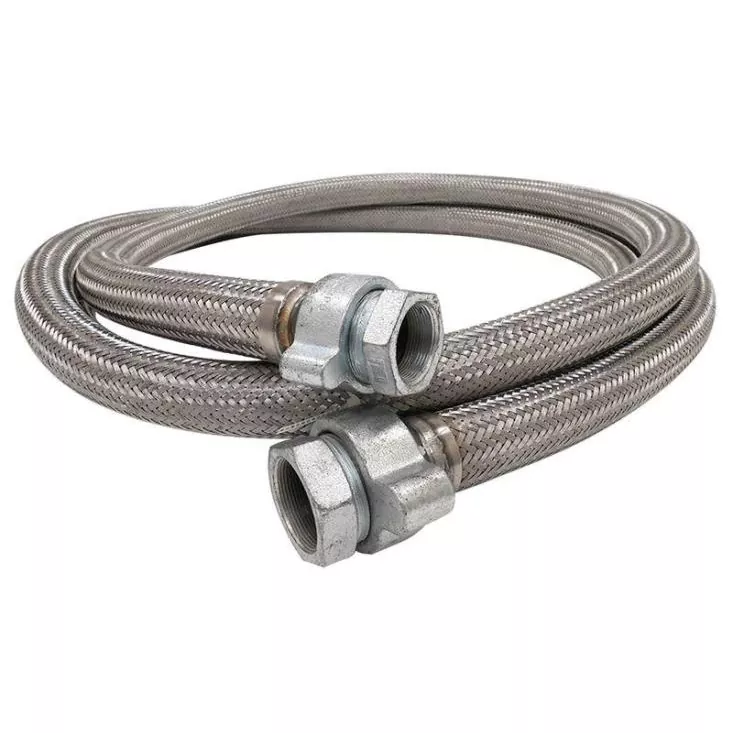

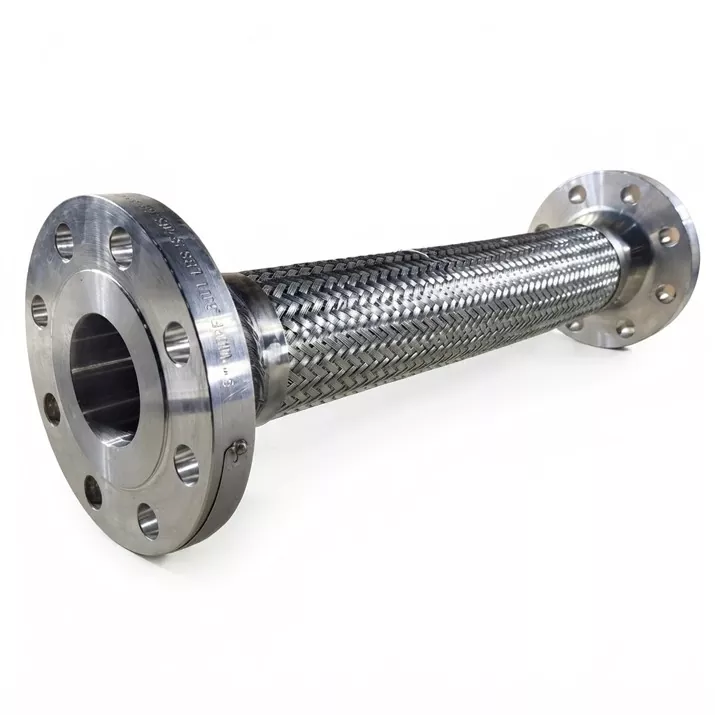

Le opzioni di connessione standard includono saldature, flange e raccordi filettati, garantendo compatibilità con i comuni sistemi di tubazioni industriali, facilità di installazione ed elevata versatilità nell'applicazione.

4. Rivestimento protettivo

Sono disponibili rivestimenti anticorrosione adatti a condizioni operative difficili (ad esempio ambienti marini, ambienti altamente aggressivi, esposizione a nebbia salina), prolungando così la durata del prodotto.

Principali aree di applicazione

Adatto per l'uso in vari settori; le applicazioni chiave includono: tubazioni per il trasporto di fluidi ad alta pressione e alta temperatura; caldaie elettriche e apparecchiature per lo scambio di calore; tubazioni per fluidi corrosivi negli impianti di lavorazione chimica; sistemi di isolamento delle vibrazioni e compensazione degli spostamenti nella cantieristica navale; sistemi di circolazione per apparecchiature metallurgiche ad alta temperatura; e compensazione dell'espansione e della contrazione termica nei sistemi HVAC.

Caratteristiche principali del prodotto

1. Struttura di rinforzo intrecciata che fornisce resistenza superiore alla pressione e alla trazione, prevenendo efficacemente il rigonfiamento o la rottura della tubazione.

2. Flessibilità eccezionale, che consente l'uso in configurazioni di tubazioni complesse e consente spostamenti e flessioni su più piani.

3. Resistenza alle temperature estreme (sia alte che basse) e all'alta pressione; mantiene prestazioni stabili in condizioni operative difficili.

4. Resistenza alle vibrazioni e alla fatica, riducendo significativamente la probabilità di guasti alla tubazione e prolungando la durata del sistema.

5. Elevata adattabilità ambientale; adatto per il funzionamento in ambienti industriali e marini, nonché in ambienti altamente corrosivi.

6. Design di tenuta affidabile, che riduce al minimo il rischio di perdite di mezzi e migliora la sicurezza della tubazione.

Opzioni di personalizzazione

Adattabilità a condizioni operative specifiche: utilizzo di acciaio inossidabile 316L; trecciatura doppia o multistrato ad alta densità; configurazioni antistatiche o conduttive; giacca termica esterna; vari tipi di connessione; rivestimento anticorrosivo di tipo marino; versioni per temperature ultra elevate (superiori a 600°C); e design rinforzati per il servizio sotto vuoto.

Principali vantaggi del prodotto

1. Design composito che combina la flessibilità di un elemento ondulato con la resistenza del rinforzo intrecciato, garantendo un equilibrio tra flessibilità e affidabilità strutturale.

2. Elevata resistenza alla pressione e ai carichi di fatica, garantendo un funzionamento stabile, continuo e a lungo termine.

3. Idoneità per un'ampia gamma di temperature estreme ed eccellente compatibilità con diversi ambienti operativi.

4. Qualità di livello industriale e requisiti minimi di manutenzione, con conseguenti bassi costi operativi.

5. Conformità agli standard industriali riconosciuti, che rendono il prodotto adatto alla maggior parte dei progetti di ingegneria in tutto il mondo.

Esempi di applicazione pratica in progetti di ingegneria

Esempio 1: adeguamento di una conduttura ad alta temperatura in una raffineria di petrolio costiera

Una raffineria di petrolio costiera ha dovuto affrontare frequenti perdite e crepe nei suoi oleodotti e gasdotti ad alta temperatura, causate dall'espansione/contrazione termica e dalla corrosione dovuta a mezzi contenenti zolfo. Il progetto ha utilizzato tubi metallici a doppio strato JIDONGDA in acciaio inossidabile 316L, caratterizzati da una treccia stretta e da un rivestimento anticorrosivo di tipo marino. In 24 mesi di funzionamento, l'apparecchiatura ha compensato in modo affidabile spostamenti assiali di ±50 mm senza perdite, mentre la frequenza di manutenzione è stata ridotta dell'80%.

Esempio 2: smorzamento delle vibrazioni in un sistema di tubazioni di raffreddamento di una piattaforma offshore

Una tubazione di raffreddamento dell'acqua di mare su una piattaforma offshore nel sud-est asiatico richiedeva un'elevata resistenza alle vibrazioni delle apparecchiature, allo spostamento delle maree e alla corrosione dell'acqua di mare. Il progetto ha utilizzato un tubo intrecciato in acciaio inossidabile rinforzato sotto vuoto JIDONGDA realizzato su misura con un rivestimento protettivo resistente alla nebbia salina. Dopo tre anni di funzionamento continuo, l'unità non mostra segni di ruggine o deformazione, soddisfacendo pienamente i requisiti di smorzamento delle vibrazioni e compensazione dello spostamento della tubazione flessibile.

Domande frequenti

Domanda 1: Qual è l'intervallo di temperatura operativa per il tubo intrecciato in acciaio inossidabile JIDONGDA?

Risposta 1: Il modello standard in acciaio inossidabile 304 funziona nell'intervallo compreso tra -200°C e 450°C; Le versioni per temperature ultra elevate resistono a condizioni superiori a 600°C, mentre i modelli rinforzati con vuoto sono adatti per il trasporto di fluidi a bassa temperatura. Prima di lasciare la fabbrica, tutti i prodotti vengono sottoposti a test di cicli ad alta temperatura e alta pressione.

Domanda 2: Come faccio a scegliere tra l'acciaio inossidabile 304 e 316L?

Risposta 2: L'acciaio inossidabile 304 offre un equilibrio ottimale tra costi e prestazioni ed è adatto per fluidi standard non aggressivi come acqua dolce, vapore e aria. L'acciaio inossidabile 316L offre una resistenza superiore alla corrosione e all'ossidazione, rendendolo la scelta preferita per ambienti aggressivi che coinvolgono acidi chimici o alcali o esposizione a nebbia salina marina.

Domanda 3: È possibile ordinare prodotti con dimensioni e tipologie di connessione non standard?

Risposta 3: sì. JIDONGDA offre soluzioni personalizzate su misura per condizioni operative specifiche, tra cui lunghezza e diametro del tubo, numero di strati di treccia e tipo di connessione (flangiata, filettata, saldata, ecc.), garantendo l'esatta conformità ai requisiti del cliente.
