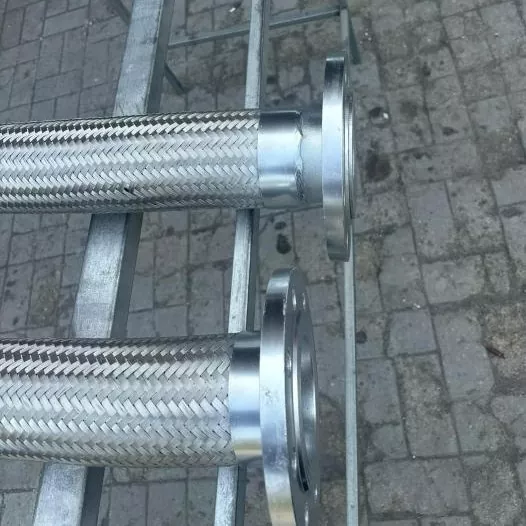

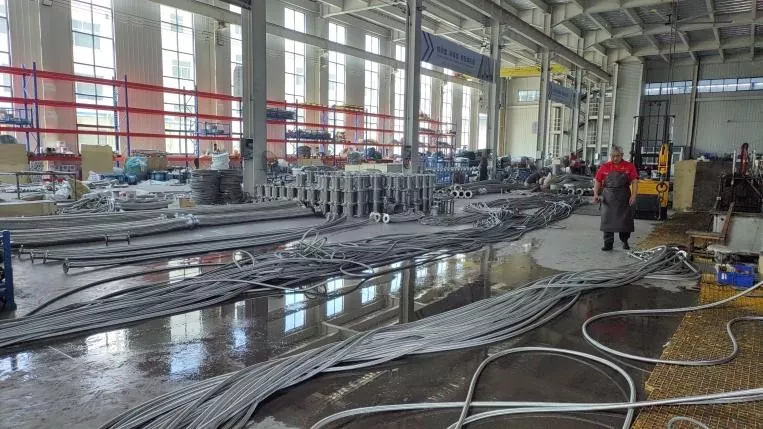

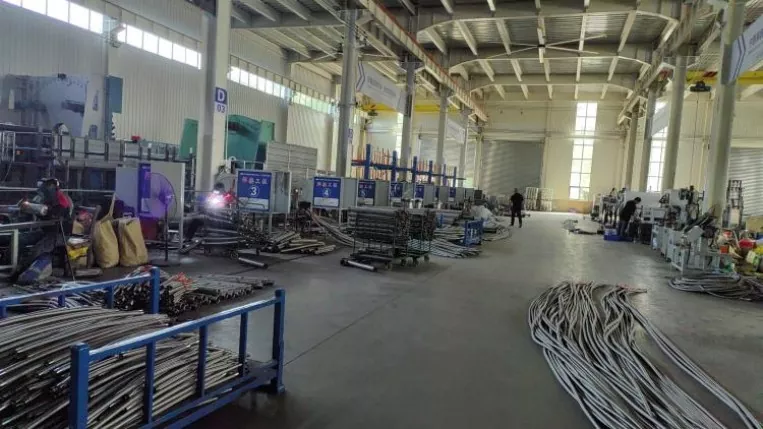

Tubo flessibile metallico ondulato

La serie di tubi flessibili in metallo ondulato JIDONGDA è costruita attorno a un soffietto in acciaio inossidabile a pareti sottili. La sua struttura ondulata unica fornisce flessibilità sia in direzione assiale che laterale pur mantenendo i vantaggi intrinseci del metallo: resistenza alle alte temperature, pressione e corrosione. Oltre al semplice trasporto del mezzo di lavoro, il valore chiave del prodotto risiede nella sua capacità di compensare le dilatazioni termiche, isolare le vibrazioni meccaniche e correggere i disallineamenti di installazione. Funge da componente di sicurezza essenziale, consentendo connessioni flessibili all'interno di sistemi di tubazioni industriali rigide e progettato per un funzionamento continuo e pesante.

Caratteristiche di progettazione del prodotto

JIDONGDA utilizza una tecnologia di formatura senza soluzione di continuità che garantisce stabilità strutturale e tenuta superiore. L'assemblaggio del nucleo è costituito da quattro strati, con opzioni di rinforzo personalizzato:

1. Elemento ondulato

Realizzato da un unico foglio di acciaio inossidabile (grado 304 o 316L), elimina i rischi associati alle saldature e migliora significativamente la flessibilità e la compatibilità del tubo con vari fluidi.

2. Strato di rinforzo (treccia metallica)

Una guaina esterna in rete metallica (acciaio inossidabile) che limita efficacemente l'allungamento, distribuisce i carichi di pressione e aumenta la resistenza complessiva alla pressione.

3. Fine del sistema di connessione

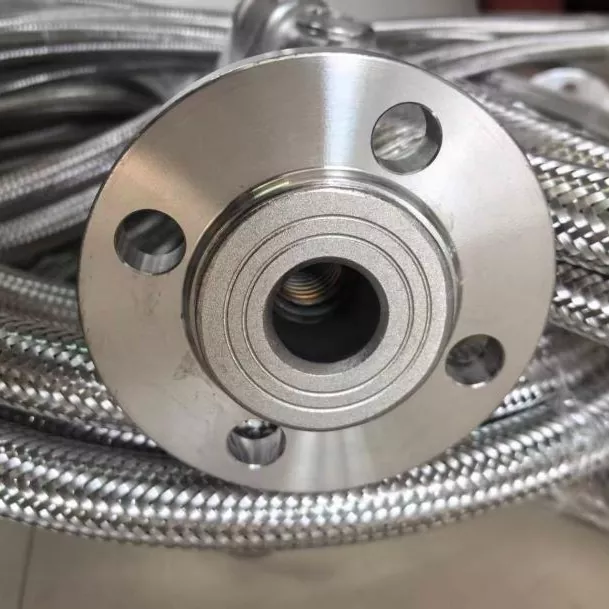

Supporta vari tipi di connessione (flangiata, filettata, raccordi a compressione e giunti saldati) consentendo l'integrazione in un'ampia gamma di sistemi di tubazioni.

4. Strato protettivo opzionale

Sono disponibili speciali opzioni di rinforzo protettivo per condizioni operative impegnative (ad esempio, ambienti marini, manipolazione di sostanze aggressive o applicazioni ad alta temperatura).

Principali aree di applicazione

Il Tubo Flessibile Corrugato in Metallo si adatta a diversi scenari di tubazioni industriali, offrendo elevata versatilità e praticità:

1. Sistemi di compensazione delle vibrazioni delle tubazioni industriali: assorbe l'espansione e la contrazione termica smorzando le vibrazioni delle apparecchiature durante il funzionamento;

2. Industria petrolchimica: adatta al trasporto di fluidi corrosivi e alla fornitura di collegamenti flessibili nelle tubazioni di processo;

3. Sistemi di generazione di energia: utilizzati per ridurre e compensare le vibrazioni nelle caldaie, negli scambiatori di calore e nelle tubazioni di circolazione del raffreddamento;

4. Ingegneria navale: isola le vibrazioni nelle tubazioni di bordo e resiste alla corrosione provocata dalla nebbia salina negli ambienti marini;

5. Attrezzature metallurgiche ad alta temperatura: adatte per forni ad alta temperatura e collegamenti di tubazioni soggetti a temperature alte e basse alternate;

6. Costruzione di sistemi HVAC: fornisce connessioni flessibili nei sistemi HVAC, riducendo le vibrazioni e il rumore delle tubazioni.

Esempi pratici di applicazione

Esempio 1: progetto di tubazioni di processo ad alta temperatura presso una raffineria di petrolio costiera

Una raffineria di petrolio costiera ha dovuto affrontare problemi legati a frequenti spostamenti termici e perdite nei collegamenti flangiati nelle tubazioni di petrolio e gas ad alta temperatura causate da fluttuazioni di temperatura prolungate. Il progetto utilizza un tubo metallico flessibile ondulato in acciaio inossidabile JIDONGDA 316L, che compensa efficacemente la deformazione termica e resiste alla corrosione dei solfuri. Il sistema ha funzionato ininterrottamente per cinque anni senza perdite, riducendo significativamente la frequenza degli arresti per manutenzione e migliorando la stabilità della linea di produzione.

Esempio 2: progetto di ammodernamento delle tubazioni per una grande nave portacontainer

La tubazione principale di raffreddamento del motore di una nave d'alto mare presentava crepe sulle pareti e una durata di servizio ridotta a causa delle vibrazioni costanti. Per risolvere questo problema, sono stati installati tubi corrugati JIDONGDA su misura, dotati di treccia a doppio strato e rivestimento anticorrosione di tipo marino. Questa soluzione ha eliminato efficacemente la risonanza delle tubazioni e ha garantito la resistenza alla corrosione contro la nebbia salina marina, prolungando la durata operativa delle tubazioni da tre anni a oltre dieci anni.

Caratteristiche principali del prodotto

1. Design ondulato altamente flessibile con eccellenti capacità di deformazione assiale e laterale, adatto a condizioni di installazione difficili;

2. Eccezionale resistenza termica, in grado di sopportare carichi termici ciclici estremi;

3. Elevata resistenza alla corrosione, compatibile con il trasporto della maggior parte dei fluidi industriali;

4. Efficace smorzamento delle vibrazioni e compensazione dello spostamento, riducendo lo stress all'interno del sistema di tubazioni;

5. Costruzione stabile e durevole, progettata per il funzionamento continuo a lungo termine in ambienti industriali;

6. Sigillatura affidabile delle connessioni, riducendo significativamente il rischio di perdite nelle tubazioni.

Opzioni di configurazione personalizzata

Adattabile a condizioni operative specifiche: struttura interamente in acciaio inossidabile 316L, treccia rinforzata a doppio strato, design antistatico, rivestimento di isolamento termico, vari tipi di connessione, rivestimento anticorrosione di tipo marino, versioni per temperature ultra elevate (superiori a 600°C) e design rinforzati con vuoto.

Principali vantaggi del prodotto

1. Connessione flessibile interamente in metallo, che offre un'affidabilità significativamente più elevata rispetto ai tradizionali tubi in gomma ed elimina i problemi legati all'invecchiamento o ai guasti;

2. Compensazione integrata dello spostamento e capacità di smorzamento delle vibrazioni, adattabili a condizioni di tubazioni complesse;

3. Resiste a temperature e pressioni estreme; adatto per una vasta gamma di applicazioni;

4. È conforme ai principali standard industriali ed è universalmente applicabile in vari settori;

5. Design ad alto fattore di sicurezza che garantisce un funzionamento stabile e un rischio controllato;

6. Ampiamente utilizzato a livello globale in diversi scenari con una comprovata esperienza nelle applicazioni industriali.

Domande frequenti

Q1: Come faccio a scegliere tra i tubi metallici flessibili corrugati 304 e 316L? Qual è la differenza?

Il grado 316L contiene molibdeno, che fornisce una maggiore resistenza agli ioni cloruro, agli acidi, agli alcali e ai solfuri; è specificamente progettato per ambienti altamente corrosivi, come ambienti marini/costieri o impianti di lavorazione chimica. JIDONGDA può fornire raccomandazioni precise sulla selezione dei materiali in base all'ambiente operativo specifico, alla temperatura e alle condizioni di servizio.

Q2: Il prodotto può resistere contemporaneamente a temperature elevate e alta pressione?

R: Sì, è progettato per funzionare in condizioni simultanee di alta temperatura e alta pressione; tuttavia, tenere presente che la pressione di esercizio consentita del materiale diminuisce all'aumentare della temperatura. Pertanto, i parametri operativi devono essere regolati (declassati) in conformità con gli standard quando utilizzati in ambienti ad alta temperatura. Per condizioni di temperatura ultra elevata (superiore a 600 ° C) e alta pressione, consigliamo di utilizzare la versione specializzata per temperature ultra elevate di JIDONGDA per garantire la sicurezza operativa a lungo termine.

D3: Qual è la durata utile del prodotto e quali elementi richiedono un'ispezione regolare?

R: La durata dipende dalle condizioni operative; Se utilizzato in impianti di riscaldamento standard, il prodotto ha una durata di 10–15 anni; tuttavia, per le tubazioni collegate ad apparecchiature che generano vibrazioni ad alta frequenza, si consiglia la sostituzione ogni 3-5 anni e le ispezioni annuali. Durante le ispezioni programmate, particolare attenzione dovrebbe essere posta a problematiche quali l'usura delle trecce, la deformazione del corpo del tubo, la corrosione nei punti di connessione e le perdite di fluido; è necessaria la sostituzione immediata se viene rilevato un danno.
