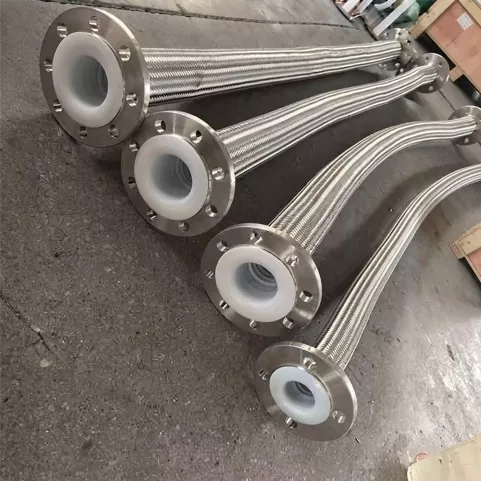

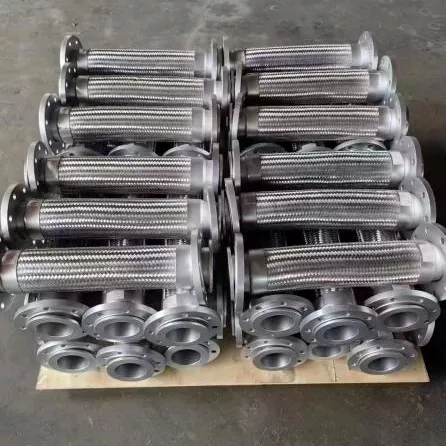

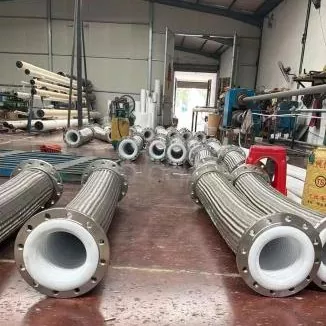

Tubo flessibile in metallo

Il tubo flessibile in metallo JIDONGDA funge da componente chiave per la compensazione flessibile nei sistemi di tubazioni industriali. Il suo design incorpora un soffietto in acciaio inossidabile, una treccia metallica e connessioni terminali versatili, rispondendo efficacemente a esigenze quali la compensazione dell'espansione e della contrazione termica, lo smorzamento delle vibrazioni e il trasporto di fluidi difficili. Superando le prestazioni dei tubi flessibili tradizionali, questo prodotto funziona in modo affidabile in condizioni difficili, comprese temperature estreme, alta pressione ed esposizione ad acidi e alcali, ed è adatto per il trasporto sicuro di fluidi ad alta temperatura, vapore, gas industriali e prodotti chimici, garantendo un collegamento sicuro tra tubazioni fisse e apparecchiature mobili.

Costruzione del prodotto

Il tubo flessibile in metallo JIDONGDA presenta un design modulare progettato con precisione; comprende robusti componenti principali e consente l'aggiunta di elementi di rinforzo per soddisfare specifici requisiti operativi:

1. Soffietto in acciaio inossidabile (componente principale)

Prodotto da un unico pezzo (acciaio inossidabile 304 o 316L), offre eccellente flessibilità e resistenza alle alte pressioni, fungendo da condotto interno a tenuta stagna per il mezzo di lavoro.

2. Treccia metallica a doppio strato

Una fitta treccia esterna di filo di acciaio inossidabile migliora la resistenza alla pressione e la sicurezza contro lo scoppio, limita l'espansione o la flessione eccessiva e fornisce protezione contro i danni meccanici esterni.

3. Connessioni terminali versatili

Compatibile con flange, connessioni filettate e innesti rapidi; questi soddisfano gli standard comuni dei sistemi di tubazioni, garantendo una perfetta integrazione con vari tipi di apparecchiature industriali.

4. Strato protettivo aggiuntivo

È possibile applicare rivestimenti protettivi per migliorare la resistenza all'usura abrasiva, alla corrosione grave o alla nebbia salina, prolungando così la durata del prodotto.

Aree di applicazione ed esempi di implementazione

1. Aree di applicazione primarie

Ampia compatibilità con sistemi industriali ad alta temperatura, impianti petrolchimici, apparecchiature per la produzione di energia, macchinari marini, impianti metallurgici e sistemi HVAC; copre la maggior parte dei casi d'uso per connessioni flessibili nelle tubazioni industriali.

2. Esempi pratici di implementazione

Esempio 1: adeguamento delle tubazioni della caldaia ad alta temperatura in una centrale termoelettrica

In una centrale termoelettrica da 25 MW, le tradizionali tubazioni rigide sono state sostituite con tubi metallici ad altissima temperatura JIDONGDA (nelle sezioni di uscita del vapore della caldaia). Valutati per una temperatura operativa di 600°C, questi prodotti compensano efficacemente l'espansione e la contrazione termica isolando al tempo stesso le vibrazioni dell'apparecchiatura. Dopo tre anni di funzionamento continuo senza perdite o guasti, la frequenza della manutenzione programmata è stata notevolmente ridotta e i costi operativi e di manutenzione dell'impianto sono diminuiti del 42%.

Esempio 2: progetto di tubazioni per la costruzione navale. Un cantiere navale costiero ha selezionato i tubi flessibili metallici in acciaio inossidabile JIDONGDA 316L con rivestimento anticorrosione per i sistemi idraulici e di raffreddamento del motore principale. Grazie ad uno speciale rivestimento anticorrosione di tipo marino, i tubi sono resistenti alla nebbia salina. Dopo due anni di servizio marino, non è stata rilevata ruggine o allentamento delle connessioni, risolvendo efficacemente il problema della breve durata tipicamente associata ai tubi standard in ambienti marini.

Caratteristiche principali del prodotto

1. Ampio intervallo di temperature: adatto a condizioni estreme, dalle temperature criogeniche alle temperature ultra elevate superiori a 600°C;

2. Eccellente flessibilità e capacità di compensazione: assorbe gli spostamenti multidirezionali della tubazione e le vibrazioni delle apparecchiature;

3. Treccia rinforzata a doppio strato: resistenza all'alta pressione e protezione affidabile dallo scoppio;

4. Costruzione in acciaio inossidabile: resistente agli acidi, agli alcali e alla nebbia salina; compatibile con vari mezzi chimici aggressivi;

5. Resistenza alla fatica: progettata per un funzionamento industriale continuo e a lungo termine;

6. Design completamente saldato e a prova di perdite: riduce significativamente il rischio di perdite nelle tubazioni e guasti al sistema.

Opzioni di personalizzazione

Sono disponibili otto opzioni di personalizzazione per soddisfare requisiti specifici: struttura in acciaio inossidabile 316L, treccia rinforzata per applicazioni ad alta pressione, design antistatico, giacche di isolamento termico, vari tipi di connessione, versioni per temperature ultra elevate, design resistenti al vuoto e rivestimenti anticorrosione di tipo marino.

Principali vantaggi del prodotto

1. Costruzione interamente in metallo adatta al funzionamento in ambienti industriali estremi (alte temperature e pressioni);

2. Eccellenti capacità di flessibilità e compensazione, affrontando efficacemente i problemi di deformazione e vibrazione della tubazione;

3. Design standardizzato e versatile che garantisce un'ampia applicabilità in vari settori e compatibilità con le apparecchiature dei principali produttori globali;

4. Design ad alta durabilità che garantisce prestazioni stabili e un basso tasso di guasto;

5. Prestazioni comprovate: numerosi progetti di successo e adozione diffusa nel mercato industriale globale.

Domande frequenti

Domanda 1: Come scelgo tra l'acciaio inossidabile 304 e 316L per i tubi metallici JIDONGDA?

Risposta: L'acciaio inossidabile di grado 304 offre un equilibrio ottimale tra costi e prestazioni ed è adatto per ambienti moderatamente corrosivi (ad esempio sistemi HVAC, vapore standard, acqua dolce, gas comuni). L'acciaio di grado 316L contiene molibdeno, che fornisce una maggiore resistenza agli acidi, agli alcali, agli ioni cloruro e all'acqua di mare; è specificatamente progettato per ambienti aggressivi (lavorazioni chimiche, applicazioni marine e zone costiere esposte a nebbia salina).

Q2: I tubi flessibili metallici JIDONGDA possono essere utilizzati nei sistemi di tubazioni del vuoto?

Risposta: sì. I tubi metallici specializzati resistenti al vuoto del nostro marchio sono dotati di soffietti più spessi e intrecciatura densa, che prevengono efficacemente il collasso (deformazione) del tubo sotto pressione negativa. Sono adatti per sistemi sotto vuoto (ad esempio distillazione sotto vuoto, rivestimento sotto vuoto, stoccaggio di liquidi criogenici) e possono essere realizzati su misura con flange a tenuta di vuoto.

Domanda 3: Qual è la durata utile del prodotto in condizioni di funzionamento industriale continuo e quali sono le raccomandazioni per la manutenzione?

Risposta: Se utilizzato entro i parametri nominali, il prodotto ha una durata operativa compresa tra 3 e 8 anni (questo può variare leggermente a seconda della corrosività del mezzo operativo). Consigli per la manutenzione: evitare di danneggiare la treccia con oggetti appuntiti durante l'installazione, ed evitare tassativamente di torcere il corpo del tubo o di piegarlo oltre il raggio di curvatura minimo consentito. Quando si opera in condizioni di alta temperatura e alta pressione, il controllo regolare della tenuta dei collegamenti (ogni sei mesi) può prolungare significativamente la durata dell'apparecchiatura.
