Riepilogo dell'articolo: A giunto di dilatazione in metallo ondulatofornisce flessibilità controllata per tubazioni industriali esposte a dilatazione termica, vibrazioni, fluttuazioni di pressione e movimenti meccanici. Utilizzando una struttura a soffietto ondulato in acciaio inossidabile, è possibile compensare lo spostamento assiale, laterale e angolare contribuendo al tempo stesso a ridurre l'affaticamento della saldatura, le perdite della flangia e la deformazione correlata allo stress. Questa guida spiega il principio di funzionamento, le specifiche chiave, le opzioni dei materiali, le applicazioni, i fattori di selezione e i vantaggi per i sistemi di tubazioni più esigenti.
Sommario
- Che cos'è un giunto di dilatazione in metallo ondulato?
- Come funziona nelle tubazioni industriali?
- Quali sono le specifiche tecniche principali?
- Quali sono i principali vantaggi?
- Dove viene comunemente utilizzato?
- Come dovresti selezionare il prodotto giusto?
- Domande frequenti
- Considerazioni finali

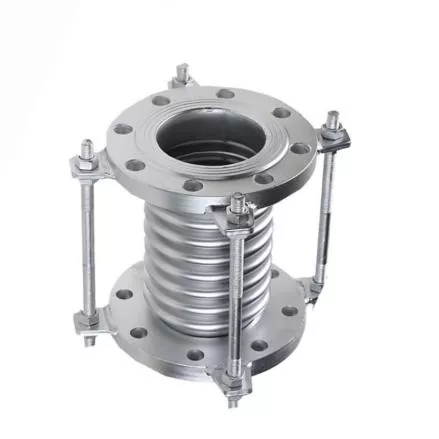

Che cos'è un giunto di dilatazione in metallo ondulato?
JIDONGDAfornisce aGiunto di dilatazione in metallo ondulatoprogettato per fornire flessibilità controllata alle tubazioni industriali senza sacrificare la stabilità strutturale. La struttura a soffietto ondulato consente alla tubazione di adattarsi ai movimenti causati da variazioni di temperatura, vibrazioni dell'apparecchiatura, fluttuazioni di pressione e stress meccanico.
A differenza di una sezione di tubo rigida, un giunto di dilatazione crea un'area volutamente flessibile all'interno del sistema di tubazioni. Quando una tubazione si riscalda o si raffredda, la sua lunghezza e posizione possono cambiare. Se questi movimenti vengono limitati, è possibile che si accumuli uno stress eccessivo attorno a saldature, flange, valvole, pompe e apparecchiature collegate. Un giunto di dilatazione metallico adeguatamente progettato aiuta ad assorbire questi movimenti prima che diventino carichi dannosi.
Per gli acquirenti che valutano i giunti di dilatazione metallici industriali, il materiale del soffietto, i requisiti di movimento, la pressione nominale, l'intervallo di temperatura, il metodo di connessione e l'ambiente di installazione dovrebbero essere considerati tutti insieme.
Come funziona nelle tubazioni industriali?
Il principio di funzionamento si basa sulla deformazione elastica controllata del soffietto metallico ondulato. Le molteplici circonvoluzioni consentono al soffietto di flettersi quando la tubazione collegata si muove, mentre la struttura metallica mantiene il limite di pressione.
Compensazione della dilatazione termica
Le tubazioni ad alta temperatura si espandono quando la temperatura del processo aumenta e si contraggono quando diminuiscono. Nei sistemi a vapore, caldaie, prodotti chimici, olio e fluidi termici, cicli di temperatura ripetuti possono generare movimenti sostanziali. Il soffietto ondulato assorbe questo spostamento e riduce lo stress trasferito alle sezioni rigide del tubo.
Compensazione meccanica e delle vibrazioni
Le apparecchiature industriali come pompe, compressori, ventilatori, turbine e macchinari rotanti possono introdurre vibrazioni nelle tubazioni collegate. Un giunto di dilatazione opportunamente progettato può consentire movimenti controllati e contribuire a prevenire la trasmissione diretta delle vibrazioni attraverso i collegamenti dei tubi rigidi.
Movimento multidirezionale
A seconda della progettazione del sistema, i giunti di dilatazione metallici possono compensare tre principali categorie di movimento:
- Movimento assiale:compressione o estensione lungo l'asse del tubo.
- Movimento laterale:spostamento laterale delle sezioni di tubo collegate.
- Movimento angolare:movimento rotatorio tra le sezioni di tubazione collegate.
Quali sono le specifiche tecniche principali?
La scelta di un giunto di dilatazione dovrebbe iniziare dalle condizioni operative effettive piuttosto che dalla semplice selezione della dimensione nominale del tubo. Le informazioni sui prodotti JIDONGDA coprono i soffietti in acciaio inossidabile con diversi materiali e configurazioni di connessione per applicazioni industriali.
| Parametro | Specifica tipica | Considerazione ingegneristica |
|---|---|---|
| Struttura a soffietto | Soffietto ondulato in acciaio inox | Fornisce flessibilità controllata e compensazione del movimento |
| Materiale | SS304 / SS316 / SS321 / leghe personalizzate | Selezionare in base alla temperatura, alla corrosione e alla compatibilità dei fluidi |
| Pressione di esercizio | PN10–PN40, a seconda del modello | Deve corrispondere alle condizioni operative e di pressione effettive |
| Intervallo di temperatura | Da -80°C a +600°C, a seconda del materiale | La qualità del materiale e il design determinano i limiti di temperatura utilizzabili |
| Movimento | Assiale/laterale/angolare | Il tipo e l'entità del movimento devono essere calcolati prima della selezione |
| Misurare | DN15–DN300 | Le versioni filettate generalmente coprono diametri più piccoli |
| Connessioni | Filettati/flangiati/saldati | Scegliere in base alla disposizione delle tubazioni e ai requisiti di installazione |
| Supporti compatibili | Vapore/acqua calda/olio/gas/fluidi chimici | Confermare la compatibilità del materiale con il mezzo reale |
I requisiti effettivi di pressione, temperatura, movimento, frequenza del ciclo e fatica dovrebbero essere confermati per ciascun progetto. È possibile prendere in considerazione progetti personalizzati quando le configurazioni standard non soddisfano le condizioni di installazione.
Quali sono i principali vantaggi?
1. Prestazioni affidabili a temperature elevate
I soffietti metallici sono particolarmente adatti per applicazioni in cui le temperature superano il range operativo pratico di molti componenti flessibili convenzionali. A seconda della scelta del materiale e del design, la costruzione in acciaio inossidabile può supportare ambienti termici esigenti.
2. Riduzione dello stress sulle condutture
I movimenti termici possono creare gradualmente carichi eccessivi nei punti fissi e nei collegamenti delle apparecchiature. Introducendo una flessibilità controllata, il giunto di dilatazione aiuta a ridistribuire il movimento e a ridurre la concentrazione dello stress nelle aree critiche.
3. Migliore resistenza alle vibrazioni
Laddove i macchinari generano vibrazioni continue o intermittenti, una connessione metallica flessibile può aiutare a isolare il movimento tra l'apparecchiatura e le tubazioni. Ciò può contribuire a migliorare la stabilità del sistema quando il giunto è selezionato e installato correttamente.
4. Opzioni di installazione flessibili
Le configurazioni filettate, flangiate e saldate consentono di integrare i giunti di dilatazione in diverse architetture di tubazioni. I prodotti filettati di piccolo diametro possono essere utili per le connessioni di apparecchiature compatte, mentre i design flangiati e saldati possono adattarsi a sistemi di tubazioni industriali più grandi.
5. Performance ciclica a lungo termine
Le tubazioni industriali possono subire migliaia di cicli di riscaldamento e raffreddamento durante la loro vita operativa. La corretta geometria del soffietto, la selezione dei materiali, la qualità della formatura e il controllo del movimento sono quindi importanti per ottenere prestazioni di fatica affidabili.
Dove viene comunemente utilizzato?
Un giunto di dilatazione metallico ondulato è prezioso ovunque le tubazioni rigide debbano sopportare spostamenti termici o movimenti meccanici. Le aree di applicazione tipiche includono:
- Condotte di lavorazione petrolchimica
- Impianti di produzione di energia
- Impianti a vapore e caldaie
- Sistemi HVAC ad alta temperatura
- Attrezzature per forni industriali
- Impianti di lavorazione del petrolio e del gas
- Condotte per il trattamento chimico
- Sistemi di ingegneria navale
- Collegamenti di apparecchiature meccaniche
- Sistemi di trasporto di fluidi ad alta temperatura
Ad esempio, una tubazione del vapore che collega una caldaia alle apparecchiature a valle può subire una significativa espansione termica durante l'avvio. Senza un'adeguata compensazione del movimento, questa espansione può imporre carichi aggiuntivi sui supporti dei tubi e sugli ugelli delle apparecchiature. Un giunto di dilatazione a soffietto correttamente progettato fornisce un'area designata in cui può verificarsi questo movimento.
Come dovresti selezionare il prodotto giusto?
La selezione del prodotto dovrebbe basarsi sui dati tecnici piuttosto che solo sull'aspetto o sul diametro nominale. Prima di richiedere un preventivo, gli acquirenti devono preparare le seguenti informazioni:
- Diametro nominale del tubo:Identificare la dimensione DN richiesta e le dimensioni della connessione.
- Temperatura operativa:Specificare le temperature normale, minima e massima.
- Pressione operativa:Includere la pressione di esercizio normale e massima.
- Requisiti di movimento:Definire il movimento assiale, laterale o angolare previsto.
- Media:Identificare se il sistema trasporta vapore, acqua, petrolio, gas, prodotti chimici o un altro fluido.
- Requisiti materiali:Selezionare SS304, SS316, SS321 o un'altra lega adatta a seconda dell'ambiente.
- Metodo di connessione:Determinare se sono necessarie estremità filettate, flangiate o saldate.
- Condizioni di installazione:Considerare lo spazio disponibile, i supporti dei tubi, le guide, gli ancoraggi e i collegamenti delle apparecchiature.
È anche importante distinguere un giunto di dilatazione da un connettore flessibile generale. I giunti di dilatazione sono progettati in base a specifici requisiti di movimento e fatica, pertanto la geometria del soffietto e i vincoli del sistema devono essere valutati come parte della progettazione completa della tubazione.
Domande frequenti
Q1: Qual è lo scopo principale di un giunto di dilatazione in metallo ondulato?
Il suo scopo principale è compensare l'espansione termica e il movimento meccanico controllato nei sistemi di tubazioni, riducendo allo stesso tempo lo stress trasferito ai componenti rigidi.
Q2: È possibile utilizzare giunti di dilatazione metallici per le condotte del vapore?
SÌ. I giunti di dilatazione a soffietto in acciaio inossidabile vengono comunemente applicati nelle tubazioni del vapore e delle caldaie, a condizione che il materiale selezionato, la pressione nominale, la temperatura nominale e la capacità di movimento corrispondano alle condizioni operative.
Q3: Quali materiali sono comunemente usati?
Le opzioni comuni includono l'acciaio inossidabile SS304, SS316 e SS321. Le leghe personalizzate possono anche essere prese in considerazione quando una maggiore resistenza alla corrosione o condizioni operative specializzate le richiedono.
Q4: I giunti di dilatazione filettati sono adatti per tubazioni di piccole dimensioni?
SÌ. Le configurazioni filettate sono particolarmente adatte per tubazioni di diametro inferiore, collegamenti di apparecchiature e installazioni in cui lo spazio è limitato.
Q5: Qual è la differenza tra movimento assiale, laterale e angolare?
Il movimento assiale avviene lungo l'asse del tubo, il movimento laterale avviene lateralmente e il movimento angolare comporta la rotazione tra le sezioni del tubo collegate. Il tipo di movimento richiesto deve essere identificato prima di selezionare un giunto di dilatazione.
Q6: il prodotto può essere personalizzato?
SÌ. A seconda dei requisiti del progetto, la personalizzazione può coinvolgere qualità del materiale, dimensioni, valutazione della pressione, configurazione della connessione e altri parametri tecnici.
Considerazioni finali
Un progetto adeguatamente progettatoGiunto di dilatazione in metallo ondulatopossono svolgere un ruolo importante nella protezione delle tubazioni industriali da dilatazione termica, vibrazioni, spostamento meccanico e stress accumulato. Con soffietto in acciaio inossidabile, molteplici opzioni di connessione e parametri tecnici configurabili, può essere adattato ad applicazioni impegnative nei settori della produzione di energia, petrolchimico, lavorazione chimica, HVAC, marino e sistemi di fluidi ad alta temperatura. JIDONGDA supporta soluzioni di giunti di dilatazione metallici personalizzati in base ai requisiti di dimensioni, materiale, pressione, temperatura, movimento e connessione specifici del progetto. Se stai selezionando un giunto di dilatazione per una nuova installazione o per sostituire un componente esistente,contattaciper discutere le vostre condizioni operative e richiedere una soluzione industriale adeguata.
