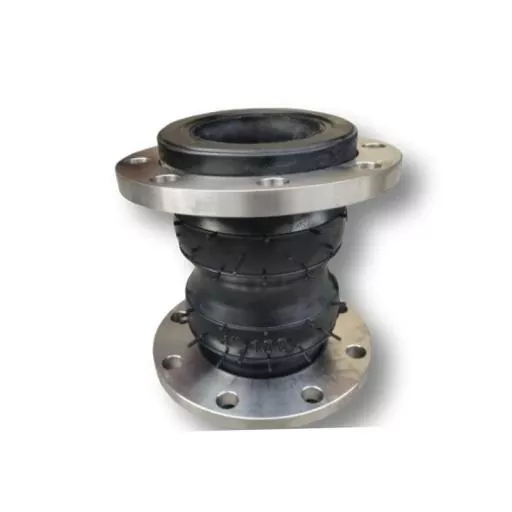

JIDONGDAfornisce ilGiunto di dilatazione in gomma a doppia sferaper sistemi di tubazioni industriali che richiedono un affidabile isolamento dalle vibrazioni, compensazione del movimento e flessibilità di connessione. Progettato con un corpo in gomma a doppia sfera, strati di tessuto rinforzato e protezione in rete di acciaio inossidabile, questo componente flessibile è adatto per applicazioni di tubazioni impegnative che coinvolgono pompe, compressori, sistemi idrici, aria, olio, prodotti chimici delicati e altri fluidi industriali.
Un giunto di dilatazione a doppia sfera è progettato per assorbire il movimento della tubazione contribuendo al tempo stesso a ridurre le vibrazioni e lo stress trasferiti dalle apparecchiature collegate al sistema di tubazioni. Rispetto ad una struttura a sfera singola, la sua geometria a due sfere fornisce ulteriore flessibilità e assorbimento del movimento. JIDONGDA offre giunti di dilatazione in gomma rinforzata utilizzando materiali come EPDM, NBR e neoprene, con rinforzo in tessuto multistrato e uno strato esterno di rete in acciaio inossidabile. A seconda del design, le specifiche disponibili possono coprire classi di pressione DN32–DN600, PN10/PN16/PN25 e intervalli di temperatura da -20°C a +120°C, con composti speciali disponibili per temperature più elevate.
Sommario
- Cos'è un giunto di dilatazione in gomma a doppia sfera?
- Perché è importante nei sistemi di tubazioni industriali?
- Come è costruito il giunto?
- Quali sono i principali vantaggi prestazionali?
- Quali specifiche tecniche dovrebbero verificare gli acquirenti?
- Dove può essere utilizzato?
- In che modo gli acquirenti dovrebbero selezionare il modello giusto?
- Cosa bisogna considerare durante l'installazione?
- Domande frequenti
- Come puoi richiedere una soluzione personalizzata?
Cos'è un giunto di dilatazione in gomma a doppia sfera?
Un giunto di dilatazione in gomma a doppia sfera è un componente flessibile di collegamento di una tubazione costituito da due sezioni di gomma sferiche. Il suo scopo principale è assecondare il movimento e ridurre la trasmissione delle vibrazioni tra le apparecchiature e le tubazioni collegate.
A differenza dei collegamenti rigidi dei tubi, la struttura flessibile in gomma può rispondere al movimento assiale, laterale e angolare. Ciò rende il giunto particolarmente utile attorno ad apparecchiature rotanti o alternative in cui le vibrazioni e le fluttuazioni di pressione possono esercitare ulteriore stress sulle tubazioni.
La configurazione a doppia sfera è particolarmente utile quando un sistema di tubazioni richiede maggiore flessibilità e assorbimento delle vibrazioni rispetto a quanto può fornire un connettore convenzionale a sfera singola. La geometria sferica distribuisce il movimento attraverso il corpo flessibile in gomma anziché concentrare tutto il movimento in un punto di connessione rigido.
Per gli acquirenti che confrontano i giunti di dilatazione in gomma, il design a doppia sfera deve essere valutato in base alla pressione operativa, alla temperatura, ai fluidi, ai requisiti di movimento, alla configurazione della flangia e alle condizioni di installazione.
Perché è importante nei sistemi di tubazioni industriali?
Le tubazioni industriali sono raramente esposte a condizioni completamente statiche. Le pompe si avviano e si fermano, i compressori generano vibrazioni meccaniche, i fluidi creano fluttuazioni di pressione e i cambiamenti di temperatura provocano l'espansione o la contrazione dei componenti collegati.
Senza un'adeguata flessibilità, queste forze dinamiche possono essere trasferite direttamente a tubi, flange, valvole, pompe e altre apparecchiature. Nel corso del tempo, il carico ripetuto può contribuire all'affaticamento, allo stress della connessione, alle perdite o all'usura prematura dei componenti.
Un giunto di dilatazione flessibile aiuta a isolare questi effetti. Il suo corpo in gomma fornisce una zona di movimento controllato tra le sezioni di tubazioni rigide, mentre gli strati di rinforzo supportano la struttura sotto carichi operativi.
- Assorbe le vibrazioni generate dalle apparecchiature.
- Compensa il movimento della tubazione.
- Aiuta a ridurre la concentrazione dello stress attorno alle connessioni.
- Supporta i movimenti termici e le tolleranze di installazione.
- Supporta un funzionamento più stabile dei sistemi di tubazioni dinamiche.
- Aiuta a proteggere le apparecchiature collegate dall'eccessiva trasmissione di vibrazioni.
Come è costruito il giunto?
Le prestazioni di un giunto di dilatazione flessibile dipendono fortemente dalla sua geometria, dalla mescola di gomma, dalla struttura di rinforzo e dal design della connessione. Una tipica configurazione rinforzata a doppia sfera combina diversi strati funzionali.
Corpo in Gomma a Doppia Sfera
La geometria a due sfere crea una sezione di lavoro flessibile in grado di gestire il movimento in più direzioni. La struttura curva consente inoltre la deformazione senza fare affidamento su una connessione completamente rigida.
Rinforzo in tessuto multistrato
Il rinforzo in tessuto è incorporato nel corpo in gomma per migliorare la resistenza alla pressione e la durata alla fatica. La struttura di rinforzo viene scelta in base alla classe di pressione richiesta e alle condizioni applicative.
Protezione in rete di acciaio inossidabile
Uno strato esterno di rete in acciaio inossidabile può fornire ulteriore protezione meccanica e supporto strutturale. È particolarmente prezioso negli ambienti in cui il giunto di dilatazione è esposto a carichi dinamici e vibrazioni ripetute.
Connessione flangiata
Le estremità flangiate forniscono un metodo pratico per collegare il giunto flessibile alle tubazioni esistenti. Le dimensioni corrette della flangia, la disposizione dei bulloni, la scelta della guarnizione e l'allineamento sono importanti per mantenere le prestazioni di tenuta.
Quali sono i principali vantaggi prestazionali?
Il valore di un giunto di dilatazione in gomma a doppia sfera va oltre la semplice flessibilità della tubazione. La sua costruzione affronta diverse sfide comuni incontrate nei sistemi di tubazioni industriali.
| Caratteristica delle prestazioni | Vantaggio ingegneristico | Requisito tipico |
|---|---|---|
| Geometria della doppia sfera | Fornisce maggiore flessibilità e assorbimento del movimento | Sistemi di tubazioni dinamiche |
| Rinforzo in tessuto | Migliora la resistenza alla pressione e la durata alla fatica | Condutture pressurizzate |
| Rete in acciaio inossidabile | Fornisce una protezione meccanica aggiuntiva | Ambienti ad alta vibrazione |
| Flessibilità della gomma | Riduce la trasmissione delle vibrazioni | Pompe e compressori |
| Attacco flangiato | Supporta installazione e sigillatura stabili | Reti di tubazioni industriali |
| Mescole di gomma personalizzate | Permette l'adattamento a diversi mezzi e temperature | Applicazioni specializzate |
Queste caratteristiche rendono il prodotto adatto per applicazioni in cui un connettore rigido convenzionale potrebbe non fornire sufficiente flessibilità o isolamento dalle vibrazioni.
Quali specifiche tecniche dovrebbero verificare gli acquirenti?
La scelta di un giunto flessibile dovrebbe iniziare dalle condizioni operative effettive piuttosto che dalla semplice selezione del diametro nominale del tubo. Le seguenti specifiche sono particolarmente importanti quando si valuta un design a doppia sfera.
| Specifica | Disponibile/Intervallo tipico |
|---|---|
| Struttura | Corpo in gomma a doppia sfera + rinforzo in tessuto + rete in acciaio inox |
| Materiali in gomma | EPDM, NBR, Neoprene, mescole personalizzate |
| Rinforzo | Tessuto multistrato e rete metallica in acciaio inox |
| Pressione di esercizio | PN10 / PN16 / PN25 a seconda della struttura |
| Intervallo di temperatura | da -20°C a +120°C; mescole speciali fino a +150°C |
| Movimento | Compensazione assiale, laterale e angolare |
| Dimensione nominale | DN32–DN600; taglie più grandi disponibili per personalizzazione |
| Connessione | Raccordi flangiati o realizzati su misura |
| Supporti compatibili | Acqua, aria, olio, prodotti chimici delicati e fluidi industriali |
La scelta effettiva dovrebbe sempre basarsi sulla progettazione completa del sistema. Pressione, temperatura, composizione del fluido, ampiezza di movimento, dimensioni della flangia e ambiente di installazione devono essere confermati prima della produzione.
Dove può essere utilizzato?
Una connessione flessibile a doppia sfera è particolarmente rilevante per i sistemi di tubazioni in cui vibrazioni, movimento o stress meccanico non possono essere completamente eliminati.
Sistemi di pompe e compressori
Pompe e compressori sono fonti comuni di vibrazioni meccaniche. L'installazione di un giunto flessibile vicino all'apparecchiatura può aiutare a limitare il trasferimento delle vibrazioni nella tubazione collegata.
Tubazioni dell'acqua e dei fluidi
Il trattamento dell'acqua, la circolazione dell'acqua industriale e i sistemi generali di trasporto dei fluidi possono utilizzare giunti di dilatazione in gomma per accogliere il movimento mantenendo connessioni flessibili.
Linee di processo industriale
I sistemi che trasportano oli compatibili, aria, sostanze chimiche leggere e altri fluidi industriali possono utilizzare diverse mescole di gomma a seconda della resistenza del mezzo richiesta.
Layout di pipeline complessi
Laddove più sezioni di tubi, connessioni di apparecchiature e tolleranze strutturali creano problemi di allineamento, un giunto flessibile adeguatamente selezionato può fornire ulteriore capacità di movimento.
In che modo gli acquirenti dovrebbero selezionare il modello giusto?
I team di procurement dovrebbero fornire informazioni operative dettagliate quando richiedono un preventivo. Ciò consente al produttore di adattare la mescola di gomma, il rinforzo, le dimensioni, il livello di pressione e la configurazione della connessione all'applicazione effettiva.
- Conferma diametro del tubo:Identificare il DN richiesto o la dimensione nominale del tubo.
- Controllare la pressione operativa:Selezionare una classe di pressione adatta a condizioni operative normali e transitorie.
- Identificare la temperatura operativa:Considera sia la temperatura normale che la potenziale temperatura di picco.
- Specificare il mezzo:Acqua, olio, aria, sostanze chimiche e altri fluidi possono richiedere mescole di gomma diverse.
- Misurare il movimento:Determinare il movimento assiale, laterale e angolare previsto.
- Confermare le dimensioni della flangia:I modelli dei fori e le dimensioni della connessione devono corrispondere alla tubazione.
- Considerare l'ambiente di installazione:L'esposizione all'esterno, l'intensità delle vibrazioni e le apparecchiature circostanti possono influenzare la configurazione finale.
Fornire questi dettagli in anticipo può ridurre gli errori di specifica e rendere più efficiente la personalizzazione OEM.
Cosa bisogna considerare durante l'installazione?
Anche un giunto di dilatazione adeguatamente progettato richiede un'installazione corretta. Il corpo flessibile non deve essere considerato un sostituto del corretto supporto o allineamento del tubo.
- Controllare l'allineamento della flangia prima di serrare i bulloni.
- Utilizzare guarnizioni compatibili e dispositivi di fissaggio correttamente specificati.
- Evitare stiramenti, compressioni o torsioni eccessivi durante l'installazione.
- Assicurarsi che le tubazioni adiacenti siano adeguatamente supportate.
- Evitare che oggetti appuntiti o componenti esterni danneggino il corpo in gomma.
- Verificare che il movimento operativo rimanga all'interno del campo di compensazione progettato.
- Ispezionare periodicamente il giunto per individuare segni di usura visibile, crepe, deformazioni o problemi di connessione.
Una corretta installazione aiuta il giunto a funzionare secondo il progetto previsto e può ridurre il carico meccanico non necessario sull'elemento flessibile.
Domande frequenti
1. Qual è il vantaggio principale di un giunto di dilatazione in gomma a doppia sfera?
Il principale vantaggio funzionale è la capacità di fornire un maggiore assorbimento del movimento e isolamento delle vibrazioni attraverso una struttura flessibile a doppia sfera.
2. Quali materiali sono disponibili per il corpo in gomma?
Le opzioni di materiali comuni includono EPDM, NBR e neoprene. Si possono prendere in considerazione anche mescole di gomma personalizzate quando il mezzo operativo o la temperatura richiedono una formulazione specifica.
3. Quali valori di pressione sono disponibili?
A seconda della struttura e dei requisiti applicativi, le configurazioni possono essere progettate per le classi di pressione di esercizio PN10, PN16 o PN25.
4. Quali dimensioni possono essere personalizzate?
La gamma di prodotti di riferimento copre da DN32 a DN600, mentre dimensioni maggiori possono essere prese in considerazione in base ai requisiti di progetto e alle specifiche ingegneristiche.
5. Può essere utilizzato in prossimità di pompe e compressori?
SÌ. Pompe e compressori sono luoghi di installazione tipici perché queste macchine possono generare vibrazioni e carichi dinamici che devono essere isolati dalle tubazioni collegate.
6. È possibile personalizzare il tipo di connessione?
SÌ. Sono disponibili connessioni flangiate ed è possibile sviluppare raccordi personalizzati in base alla configurazione della tubazione e ai requisiti del progetto.
Come puoi richiedere una soluzione personalizzata?
Per gli acquirenti industriali, la scelta del giunto flessibile corretto è una combinazione di specifiche del prodotto e ingegneria del sistema. JIDONGDA fornisce soluzioni di giunti di dilatazione in gomma personalizzati che coprono diversi diametri, mescole di gomma, strutture di rinforzo, requisiti di pressione e configurazioni di connessione. Quando si richiede un preventivo, fornire, ove possibile, le dimensioni del tubo, la pressione operativa, la temperatura, i fluidi, i requisiti di movimento, le dimensioni della flangia e l'ambiente di applicazione. Questi dettagli consentono al produttore di valutare con maggiore precisione la configurazione appropriata.
Se stai cercando una connessione flessibile affidabile per una pompa, un compressore, una tubazione dell'acqua, un sistema di processo industriale o un'altra applicazione impegnativa,contattaciper discutere le condizioni operative, i requisiti di personalizzazione, le specifiche tecniche e le esigenze di ordini all'ingrosso con JIDONGDA.
